为了让您更地了解我们的电流互感器校验装置控制台欢迎咨询订购，我们精心制作了产品视频。请花1分钟时间观看，您会发现更多细节和优势。

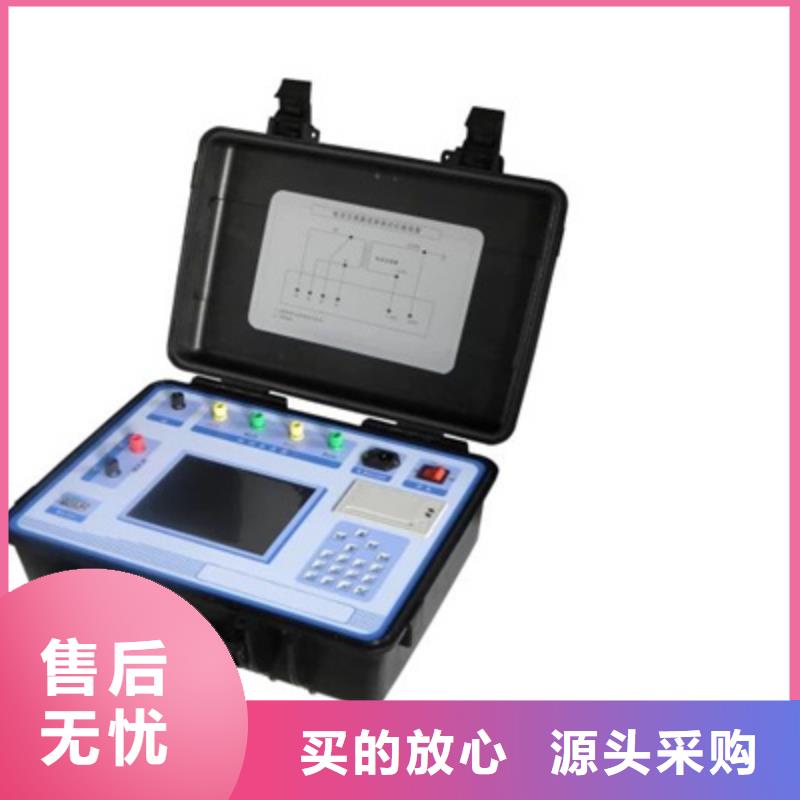

以下是:电流互感器校验装置控制台欢迎咨询订购的图文介绍

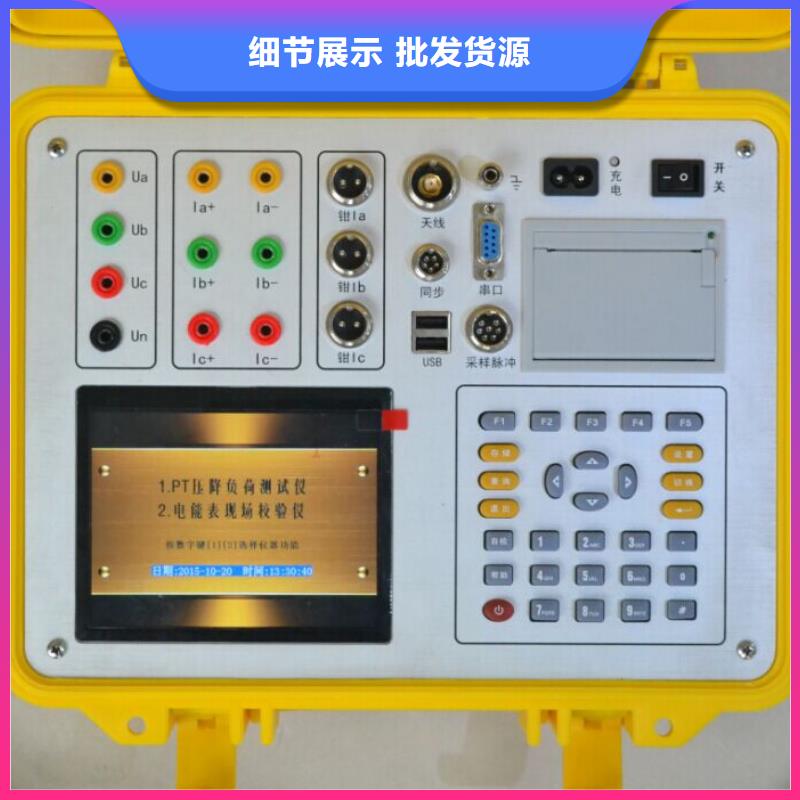

二次压降负载测试仪也可以使用仪器配备的5V/3A交流电源适配器供电。三、测量接线1、Y型接线将Un接线端子（导线颜色为黑色）夹到要测量的电压信号的零线上，U1，U2，U3电压接线端子（导线颜色分别为黄，绿，红色）夹到A,B,C三相相线上； 如只需测量一相电压，将Un接线端子夹到零线上，U1接线端子夹到待测相线上；如测量两相电压，将Un接线端子夹到零线上，U1，U2接线端子夹到待测相上。电流钳侧面的箭头标示了电流的流向。将I1，I2，I3电流钳（钳子线上的颜色圈依次为黄，绿，红色）夹到A,B,C三相相线上；如只需测量一路电流，I1电流钳夹到该路电流线上；如测量两路电流，将I1，I2电流钳夹到待测电流线上。2、△型接线将Un接线端子（导线颜色为黑色）夹到B相上，U1和U3电压接线端子（导线颜色依次为黄，红）夹到A相和C相上。电流钳侧面的箭头标示了电流的流向。将I1，I2，I3电流钳（钳子线上的颜色圈依次为黄，绿，红色）夹到A,B,C三相相线上基本操作说明1、仪表开机仪器在关机状态下，长按 键约3秒钟，仪表上电。仪表首先显示“开机界面”约8秒，然后会切换到“主菜单页面”,如下图所示：2、仪表关机仪器在开机状态下，长按 键约3秒钟，仪表关机。
天正华意电气设备(自贡市分公司)是生产 微机继电保护测试仪的专业厂家。本厂年销售额达1000万以上，厂房面积达五千多平方米，员工人数86人以上。本厂生产的各种系列 微机继电保护测试仪产品均按标准制作。已有悠久的生产历史、工艺先进、技术力量雄厚、质量稳定可靠。拥有完善的检测设备和严格的出厂检验制度。经过几十年的不断发展， 微机继电保护测试仪产品畅销国内二十多个省、市、自治区，并赢得了国内外客户的一致好评！

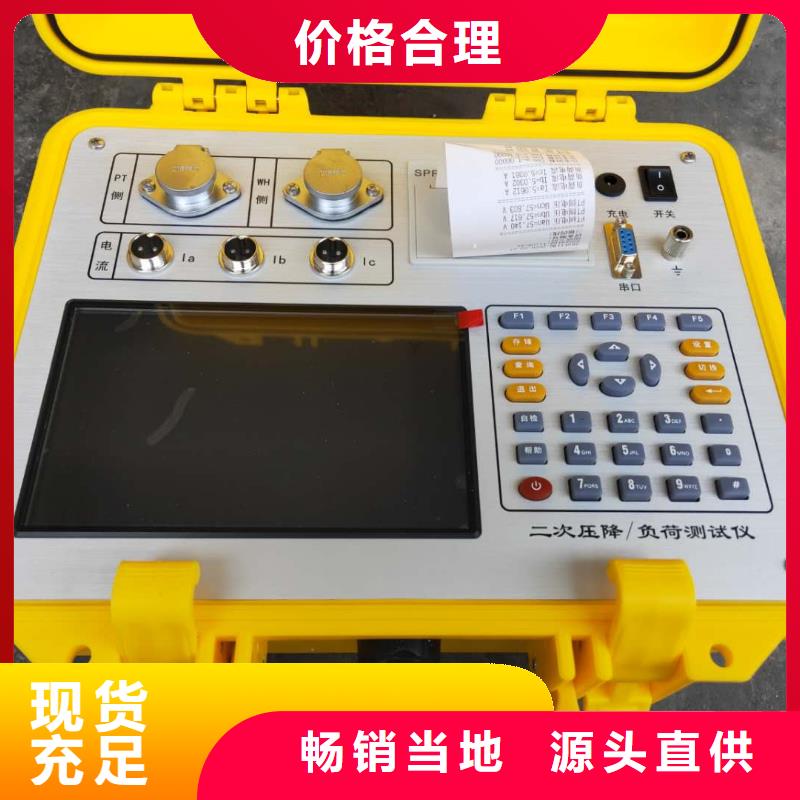

二次压降负载测试仪当开机后显示图三所示的主菜单界面。屏幕顶端一行显示状态参量，包括：程序版本号、电压档位、电流输入方式、日期时间、电池剩余电量（用户可根据此数值来判断是否需要为仪器充电）。中部为功能菜单选项，共十二项，包括：参数设置、电气测试、电表校验、走字试验、矢量分析、变比测试、测试_485、波形显示、频谱分析、谐波测试、历史数据、系统校准。通过↑、↓、←、→键进行选择，按确定键进入相应功能界面；屏幕下方为提示栏，为用户进行简单的操作提示，方便用户正确操作。（2）参数设置界面图四、参数设置屏如图四所示：参数设置界面用于调整试验前所需要确定的数据。包括：PT变比、CT变比、电表常数、设定圈数、接线方式、输入方式、电流输入、设置日期、设置时间、电表编号。PT变比 — 当进行高压计量直接测试时，用来输入高压计量表计所接的电压互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电压值；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。CT变比 — 分两种情况；当进行高压计量直接测试时，用来输入高压计量表计所接的电流互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电流值；
二次压降负载测试仪 测试步骤为了保证各测试项目的精度，必须严格按照测试步骤进行。压降测试：步：将仪器上PT侧的测试线和WH侧的测试线均连接到被测计量装置的PT出线端子处；（具体接线方法见后节说明）第二步：进入相应的自校界面（三线或四线）进行自校；第三步：在不关机的情况下，将仪器WH侧的测试线用放线盘布线到被测计量装置的表计的电压接线端子；（具体接线方法见后节说明）第四步：进入相应的测试界面（三线或四线）进行测试；第五步：将测试结果打印出来，测试完成。六、使用方法1．三线压降自校接线方法三线自校接线方法如图十九。图十九2．三线压降测量接线方法三线压降测量接线方法如图二十。图二十3．四线压降自校接线方法四线自校接线方法如图二十一。图二十一4．四线压降测量接线方法四线测量接线方法如图二十二。图二十二5．三线PT负荷测试方法三线PT负荷测试时，电压线B相跟N相短接，钳Ia、钳Ic分别夹A相、C相电流，钳Ib不夹。见图二十三。图二十三6． CT负荷测试方法CT负荷测试时，接线如下图。见图二十四。图二十四7．四线PT负荷测试方法四线PT负荷测试时，钳Ia、钳Ib、钳Ic、分别夹A相、B相、C相电流。见图二十五图二十五七、打印功能每做完一项试验，按F4键均可将测试结果打印出来，每种项目的数据类型各有不同，此处不一一介绍。在结果查询时按下F4键也可将当前正在浏览的记录中的数据打印出来。八、电池维护仪器采用高性能锂离子充电电池做为内部电源，操作人员不能随意更换其他类型的电池，避免因电平不兼容而造成对仪器的损害。仪器须及时充电，避免电池深度放电影响电池寿命，正常使用的情况下尽可能每天充电（长期不用在一个月内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上，因内部有充电保护功能，可以对仪器连续充电。每次将电池从仪器中取出后仪器内部的电池保护板自动进入保护状态，重新装入电池后，不能直接工作，需要用充电器给加电使之解除保护状态，才可正常工作。九、注意事项1．在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。2．测量接线一定要严格按说明书操作，否则后果自负。3．测试之前一定要认真检查接线是否正确。4．使用有地线的电源插座。5．不能在电压和电流过量限的情况下工作。6．仪器在室外使用时，尽可能避免或减少阳光对液晶屏直接曝晒。
二次压降负载测试仪多点接地是指三相四线接线的电压电流互感器绕组公共回路中性线存在两个或多个接到厂站接地网（或N600）的接地点，并且从互感器落地端子箱到电能表电压公共回路中性线存在一个以上的接地点。在电力系统中，公共回路对保障系统运行起到非常重要的作用。系统正常运行情况下，为了保证人身和设备的，《电力作业现场规程》规定互感器公共回路的一个电气连接必须有一个可靠的接地点。同时为了保证继电保护和自动装置的正确工作，要求回路一点接地。但是，变电所公共回路连接设备繁多，延伸范围广，常常由于人为的接线错误或一些不可避免的自然规律，如绝缘的老化等，出现在一个电气连接的公共回路中出现多点接地，而且系统的公共回路大部分在室外，绝缘损坏的几率大，多点接地导致保护的不正确动作，造成大面积停电事故在系统屡屡发生。N600 配备高精度电流互感器，通过对N线电流的监测及对公共回路、其他回路的实时监测，重点解决电力系统公共回路的两点接地和多点接地等疑难故障，真正解决了运行及检修人员的后顾之忧。本装置以系统为首要前提，按行业标准的要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。二、产品特点1、在线分析N600接地回路电流状态信息，不需停电，使用时确保系统。2、多点接地故障分析功能，分析仪通过对定位仪及其它接地回路的电流分析，判断二次回路接地系统是否存在多地接地故障。3、电流显示功能，分析仪可以显示信号电流大小、接地线分流信号大小及其他接地回路的分流电流大小。4、一次性准确判定N600回路多点接地、单点接地、无接地等多点状态。5、根据实际需要的功率，可以放大、缩小，输出电流值。6、分析仪根据现场的实际情况智能产生信号电流，保障被测系统的、可靠运行。7、接地电流超过设定值时视为接地故障发生。8、接地电流发生突变，且变化量超过设定值时视为接地故障发生。9、多点接地故障自动判断并报警。10、同步跟踪技术，锁定故障方向与故障支路。11、全触屏结构设计，不需要任何安键，便于工程应用的实用性。12、采集速度快，采集速度大于10M。13、配有大小不同的高精度的电钳，便于各种类型接线的粗细，多点接地制定选用。
