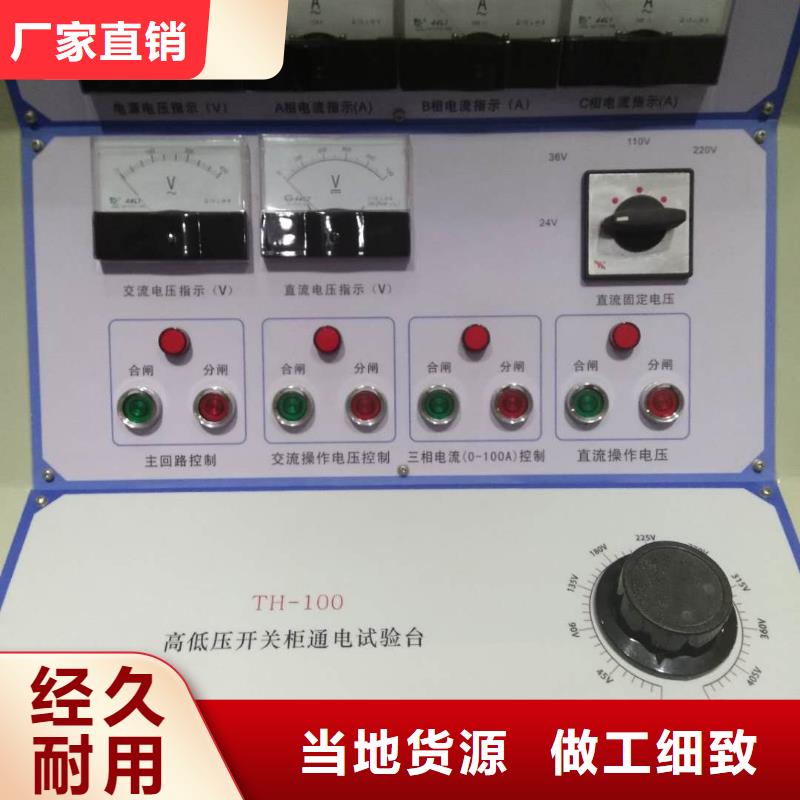

高低压开关柜通电试验台 漏电保护调试：（以JDB-225；660V为例）在测试台工作电压41.4及30.6伏二种情况下，在测试保护器上的接线柱33和9之间接上可调电阻，阻值由大（27K）至小（17K）逐渐变化，直至不能启动为 止，记录此时阻值即为漏电闭锁电阻R闭。5：缺相保护测试：对于单相保护器，如JDB-80、DZB-1等在正常启动后，将电流调压器调零（相当于缺相），保护器能够自动跳闸，表示缺相保护完好。对于JDB225，80A为例，中间B相缺相，（即用导线将B相连结短路），将电流调至1.05倍（84A）并将电秒表清零，开始计时，小于2S跳闸表示缺相功能完好。6：测试热继电器将热继电器的进线端和出线端互相串联或单相轮流接于大电流发生器接线柱上将常闭触点根测试台上的电路组合接好，按下启动按钮，调整输出电流，即可作额定电流或过载电流试验，热继电器动作后能自动跳闸并计时。7：熔断器测试：这是破坏性试验，只能用于抽检，将熔断器两端接于大电流接线柱上，可作额定电流或过载电流试验六：真空接触器三相同步试验方法1：按图接好真空接触器连接线2：将0-400V信号调整到和真空接触器线圈电压相符，按下三相计时按钮，大概2-10S，看电秒表三相数值是否一致，三相时间不能相差3％即可七：0-1200V1：按下面板1200V控制，调整水平面板上调压器，即可调整0-1200V输出，接线端子在控制柜后面，“UA、UB、UC、O”八：电阻调整方法0-145K电阻调整，左边是0-10-20……90K 调整，中间是0-5K-10-15K……45K右边是0-1K-2K……9K调整；假如需要35K电阻，那么先将左边选择开关拨至30K，中间选择开关拨至5K，右边选择2K将电阻输出开关拨至“投”电阻输出即为“37K”

高低压开关柜通电试验台使用外部电源，先将控制线接入到仪器面板的“外触发”端口，然后仪器进行参数设置，将触发方式设置成外触发，接线方式同内触发一样，也可红线接合闸线圈、绿线分闸线圈，黑线接公共端。测试时，先在特性测试菜单按确认键操作测试，再做断路器合或分闸动作，即可采集到数据。用户在接线前，应根据各种高压开关控制屏的接线图，仔细分析后接线。即可采集到数据。用户在接线前，应根据各种高压开关控制屏的接线图，仔细分析后接线。6.4手动触发方式不需要接控制线。在参数设置菜单中把采集信号时间延长5秒钟，然后快速进行手动分或合闸，即可采到信号，此动作要在5秒钟内完成，超过则不显示数据，测试的数据主要参考弹跳时间、弹跳次数、同期、速度，合、分时间为评估值。6.5速度传感器安装方法在测试开关速度时，先将直线传感器安装在高压开关的动触头上。根据所测开关的类型油、真空、SF6，选择相应的传感器安装。0.1mm直线传感器（真空开关类）传感器的直线拉杆用磁铁吸附在开关的垂直导电杆（动触头）上，传感器用万向支架固定，在分闸状态上时行安装。安装时电子尺必须和动触头垂直，先拉出15mm左右的长度,确保合分闸时传感器不要应开关上下运动而拉坏。这类安装方法主要是ZN28开关或者是没有安装底盘的ZN63（VSI）等动触头裸露出来的真空开关。
