以下是:变频串联谐振诚信企业的产品参数
| 产品参数 |
|---|
| 产品价格 | 666/台 |
|---|
| 发货期限 | 1 |
|---|
| 供货总量 | 1000 |
|---|
| 运费说明 | 含运费 |
|---|
| 小起订 | 1 |
|---|
| 质量等级 | 0.05 |
|---|
| 是否厂家 | 是 |
|---|
| 产品材质 | 铜 |
|---|
| 产品品牌 | 青岛天正华意电气 |
|---|
| 产品规格 | 158 |
|---|
| 发货城市 | 青岛 |
|---|
| 产品产地 | 青岛 |
|---|
| 加工定制 | 是 |
|---|
| 产品型号 | TH |
|---|
| 可售卖地 | 全国 |
|---|
| 产品重量 | 6 |
|---|
| 产品颜色 | 白 |
|---|
| 质保时间 | 三年 |
|---|
| 外形尺寸 | 158 |
|---|
| 适用领域 | 电气电力 |
|---|
| 质量认证 | 9000 |
|---|
| 产品功率 | 10 |
|---|
| 工作温度 | 45 |
|---|
以下是:变频串联谐振诚信企业的图文视频
变频串联谐振诚信企业,天正华意电气设备(漳州市分公司)专业从事变频串联谐振诚信企业,联系人:杨经理,电话:【18762195566】、【18762195566】,发货地:平度市平安路2号,以下是变频串联谐振诚信企业的详细页面。 福建省,漳州市 漳州境内有世界遗产名录南靖土楼，东山岛、漳州滨海火山地质公园、云洞岩等景点。漳州市是历史文化名城、全国文明城市 、文化生态保护区、卫生城市 、全国双拥模范城市、中国旅游城市。
为了给您提供更的变频串联谐振诚信企业产品信息，解锁变频串联谐振诚信企业产品新体验，视频带你玩转每个细节！
以下是:变频串联谐振诚信企业的图文介绍
变频串联谐振耐压装置技术参数及功能描述1、技术参数?额定容量：20KW ?输入电源:电压 380V±10％ 单相；频率 50Hz?输出电压： 0-400V连续可调?输出波形：方波?频率调节范围：20-300Hz?频率分辨率：0.01Hz?频率不稳定度：≤1％?频率步进5Hz,2Hz,1Hz,0.5HZ,0.1Hz,0.01Hz?电压不稳定度：≤1％?电压步进值： U/45000 满量程?运行连续工作时间：60分钟，温升≤45K?工作条件：温度 -10℃～40℃；湿度 不大于85％RH?海拔高度：＜1000m?重量：15kg2、功能描述10kw变频电源有如下几个显著的特点：?波形为脉宽电压调节的方波。?系统运行过程中对电压连续监控，当电源电压波动或电源频率波动导致高压电压波动时，自动微调电压至设置电压值。?自动扫频，寻找谐振点.频率范围20-300Hz,可手动设置扫频范围，扫频耗时2分钟(全频扫)， 频率分辨率0.01Hz。?自动试验，用户可设置试验程序，试验程序分为5段，系统自动按设置的程序完成试验过程。?强大的保护及报警功能：过流保护，过压保护和闪络保护。?试验结果打印。二、系统硬件说明图1 - 硬件原理图1、面板操作说明图2 - 面板布局示意图【1】变频电源的输出端子，连接到激励变压器输入端【2】变频电源的输入端子，接入交流220V【3】变频电源电源输入总开关【4】变频电源电源输入控制开关【5】旋转鼠标“频率”（手动试验：调节频率；自动试验：设置阶段耐压时间）【6】320x240液晶显示器【7】旋转鼠标“电压”（手/自动试验：设置试验参数；手动试验：调节目标电压；自动试验：设置阶段目标电压）【8】键盘，用来操作菜单【9】打印机【10】分压器的电压输入插孔【11】变频电源接地端子【12】高压指示灯/高压制动注意： 当220V电源接入变频电源输入端且面板上空开合上时，此时严禁碰触输入、输出接线端子。应在合空开前接好所有试验连线。
未来，天正华意电气设备(漳州市分公司)会在全国经济快速发展的同时，以优质的 微机继电保护测试仪产品质量，诚信合作的工作态度，熟练的业务，更好的发展壮大企业规模，与时俱进。竭诚欢迎海内外新老客户光临指导真诚期盼与您的合作！
变频串联谐振耐压装置变频电源工作原理仪器采用ARM和FPGA高速数字信号处理器，实现整个试验过程的高水平控制，FPGA高速数字信号处理器程实时计算出输出波形，实时改变波形输出，实时测量高压电压值及变频器电源主回路参数，并返回测量参数,运行状态给ARM，实时采样保护信号，快速关闭电源输出及其波形发生器。三、操作说明通电启动程序，正常启动后将进入欢迎界面，见图3：图3 – 仪器启动界面等待两秒钟后进入主菜单操作界面，见图4：图4 – 仪器主菜单按上下移动光标到选择的试验项目上，按“确定”键进入选择项目。1.自动试验：根据设置的试验参数和阶段参数自动完成扫频，升压，耐压等试验阶段。图5 – 试验参数1）．设置试验参数，见图5：试验电压：试验过程中可以达到的电压分压变比：分压变压器的变比激励变比：激励变压器的变比，所设置的变比值与扫频寻找谐振点有关。当在寻找谐振点时，若出现谐振点还未找到仪器突然断开的现象时，即可通过改变激励变压器的变比（增大或减小），来寻找谐振点。过压保护：当高压超过此值时保护，通常不超过试验电压的1.1倍过流保护：当电流超过此值时保护扫频范围：寻找谐振频率的范围，分成20-55,50-145,140-300三段按键上下翻动光标到需要设置的参数上，将旋转鼠标“电压”按下选中该参数的位，再次按下往后移动选中的位置（循环），通过左右调节旋转鼠标“电压”来改变该位参数的值。按“返回”键退回上一级菜单或者按“确定”键进入下一级设置耐压阶段。
tianzh

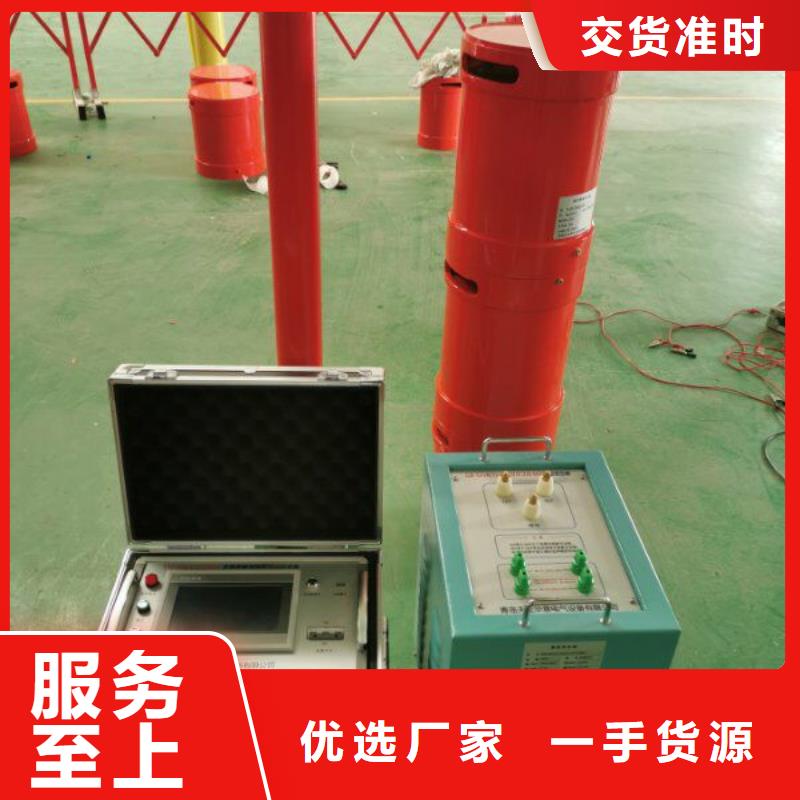

变频串联谐振耐压装置系统的性能特点充分利用我公司在电子测量技术和电磁兼容方面的优势，完全自主开发设计和生产该套设备所有组成部分包括：变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。4.2.2 具备手动/自动模式、大屏幕显示、试验参数设置，并具有自动计时及操作提示功能。4.2.3 具备多项保护功能，如：过压、过流保护、放电保护、失谐保护等。五、装置容量确定满足300mm2,10kV 电缆交流耐压试验，长度1km，电容≤0.37uF,试验频率30~300Hz,试验电压U≤22kV。频率取37Hz试验电流 I＝2πfCU试 ＝2π×37×0.37×10-6×22×103＝1.9A对应电抗器电感量 L＝1/ω2C＝50H设计二节电抗器，将二节电抗器并联使用,则单节电抗器的参数为22kVA/22kV/1A/100H，装置总容量为44kVA。结论：装置容量定为44kVA/22kV，分二节电抗器，电抗器单节为22kVA/22kV/1A/100H，使用电抗器组合能满足上述被试品的试验要求。
