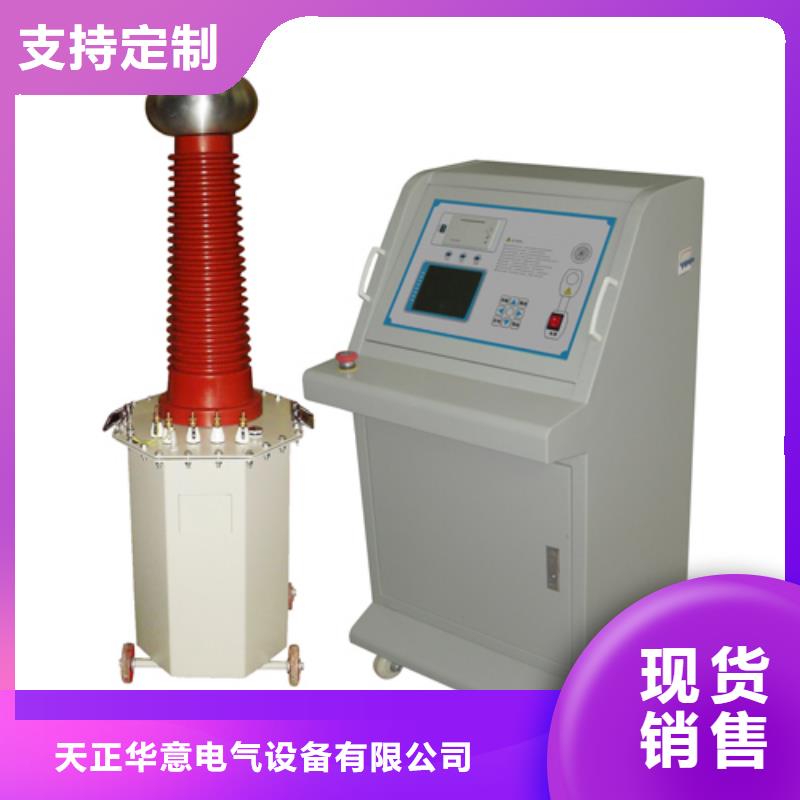

工频无局放试验变压器成套装置

试验变压器设置图6-7 设置按移位键可以移动光标，按增加键或减小键可以增加数字或减小数字，当输入正确的密码后，按确定键可进入相应的设置界面。误差控制 用户输入密码222200后，可进入电压误差设置界面。图6-8 误差控制误差控制是指实际电压和试验电压之间的误差。根据经验，如果发现显示电压波动较大，难以稳定，请适当增大设定值。七、打印说明试验完成后按 键进入打印程序注意：进入数据打印时，只能对当前结果进行打印。用户在测试前直接进入打印状态进行打印，此时所打印出来的数据为零打印样式如下图所示：（图片仅供参考，数据以实际试验为准）八、说明1.按相关规程设置好场地，接好设备连线，有条件的地区应有专门负责的人员在场指导。将控制器上的接地端与地网相连，将变压器的接地端与地网相连，确保两个接地端可靠连接在同一个地网。2.连接电源线，打开电源开关，电源指示灯亮。如果不在零位，系统将自动回到零位。3.按一下“”键，主接触器吸合，调压器开始工作。 4.当电压升至设定值时，计时器会自动计时，当计时时间到，调压器自动回到零位，并断开主接触器。 屏幕显示“试验通过”界面，被试品合格。 5.在试验过程中，按“”键，系统将停止工作，自动回到零位。6.在升压或耐压过程中，如发生短路、闪络、击穿等过电流，系统保护启动，主接触器立即断开，调压器自动回到零位。屏幕显示“试验失败”界面，被试品不合格。九、使用条件环境温度：-10--40℃海拔高度：＜1000M相对湿度：＜85％使用场地内应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。

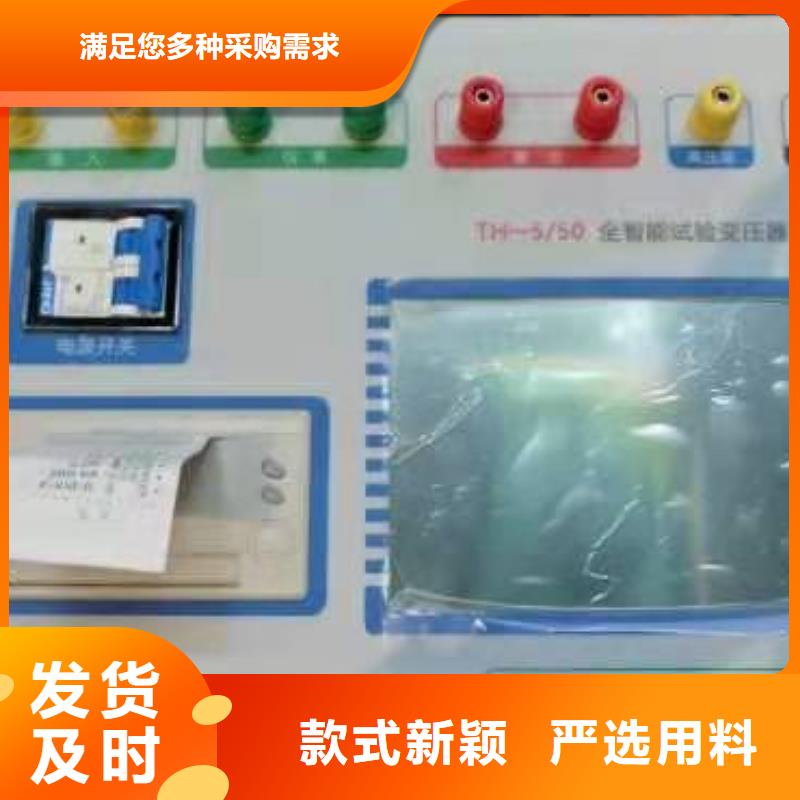

试验变压器主要技术参数● 额定容量：5kVA● 低压电流： 0 ～ 22.7A● 低压电压： 0 ～ 220V● 高压电流： 0 ～ 100mA● 高压电压： 0 ～ 50kV● 仪表电压： 0 ～ 100V● 电压测量精度： 0.5 ％FS ±3 字● 电流测量精度： 0.5 ％FS ±3 字● 计时长度： 0 ～ 9999 S(特殊模式可用于长时间工作)● 电源电压： AC220V ±10％；50Hz±2 Hz● 使用环境：环境温度 0～50 ℃ 相对湿度 ≤85％RH 注：5kVA及以下容量为箱式结构；5kVA以上，30kVA及以下为台式结构；30kVA以上，50kVA及以下为柜式结构；5kVA以上，30kVA及以下为台式结构；50kVA以上为分体式结构。(也可根据用户要求定制)键盘说明图5-1 按键升压按钮，手动控制模式时，按↑，高压电压将不断升压，松开就停止升压，如果已到上限就不再升压； 降压按钮，手动控制模式时，按↓，高压电压将不断降压，松开就停止降压，如果已到下限就不再降压； 暂停按钮，当按下此按钮时，调压器将停止升压和降压。此功能特别适合于自动控制模式，当电压在自动上升时，按下此按钮，设备将暂停升压，再次按此按钮时，电压将继续上升至设定电压。使用者可灵活使用此按钮，让自动控制的过程变得更加完美。手动计时按钮，当工作于手动模式时，按下此按钮时，可启动耐压计时。图5-2 操作键面板复位键： 用于程序清零。功能键： 可以确认已变更的设置值；可以按序变换参数设定项。移位键： 变更设定时, 用于移动被设定位；用于切换电压值的交、直流显示方式（在测量状态）。减少键： 变更设定时, 用于减少被设定位的数值；用于切换显示本次测量过程中电压、电流的峰值（在测量状态）。增加键： 变更设定时, 用于增加被设定位的数值；用于峰值保持功能是否启动（在测量状态）。
