变频串联谐振耐压装置 手动试验：由用户操作来寻找谐振点和控制耐压。参数设置与自动试验的试验参数设置相同，完成后进入试验界面， 手动试验界面确认参数无误后按“启动”键开始试验。首先使用旋转鼠标“频率”调节频率到谐振点。往下按旋转鼠标2（频率）切换步进，左右旋转，在当前频率上增加或减少频率。反复调整，直到找到电压，以此时的频率作为谐振点频率。也可以按“扫频”键让系统自动寻找谐振点。然后使用旋转鼠标“电压”来调节电压。按下旋转鼠标“电压” 切换步进，步进分10kV，5kV，1kV，0.1kV四档。左右旋转，可调整目标电压。系统根据目标电压自动升降压。系统将高压调节到目标电压后，开始耐压并顺计时，直到人为控制进入下一步骤（升压，降压或停机）。在试验中途可以按“降压停机”键降压停机，遇到紧急情况按“紧急停机” 键直接停机 系统时间：此菜单选项用于设置仪器内部系统时间 设置系统时间数据管理：用来查看保存的试验结果。数据查 数据查看四、注意事项及常见问题1、高压试验请注意，严格按照高压试验的规范来操作。检查/修改试验接线时，请先关闭本系统，并切断电源。2、本系统支持的电压为300kV，实际能够升到的高压由电抗器决定，请根据试验电压调换合适的激励变压器的高电压端的接线。 如果开机后发现变压器发出非正常声音，请立即关闭本系统并切断电源，检查变压器接线是否正确 降压停机”采用逐步降压停机的方式，遇到紧急情况请点击“紧急停机”按钮系统将直接停机。 如果系统显示的高压跟万用表显示的高压不一致，请检查“试验参数”中的“分压变比”是否正确填写。 如果自动扫频失败，请检查“试验参数”中的“激励变比”是否正确填写.如果自动扫频时经常跳闸(电流过大)，请将“激励变比”设置为较大的值，以减小扫频时的输出步数。 使用旋转鼠标设置参数时不能旋转过快，否则设置值会往回跳动。特别是在手动试验开始后，通过旋转鼠标改变频率或者目标电压，如果旋转太快会导致频率或目标电压突然跳动到上一个值 开机后有几秒钟的停顿，等待系统充电。9、键盘是多功能复用的，对每一页界面而言，键盘的具体功能可能不同，请参考键盘对应的文字提示。10、每次按下按键后，需要松开重新按下才有效。 被试品的试验目标电压若在8kV左右时，建议采用手动试验方式；不宜采用自动试验方式。

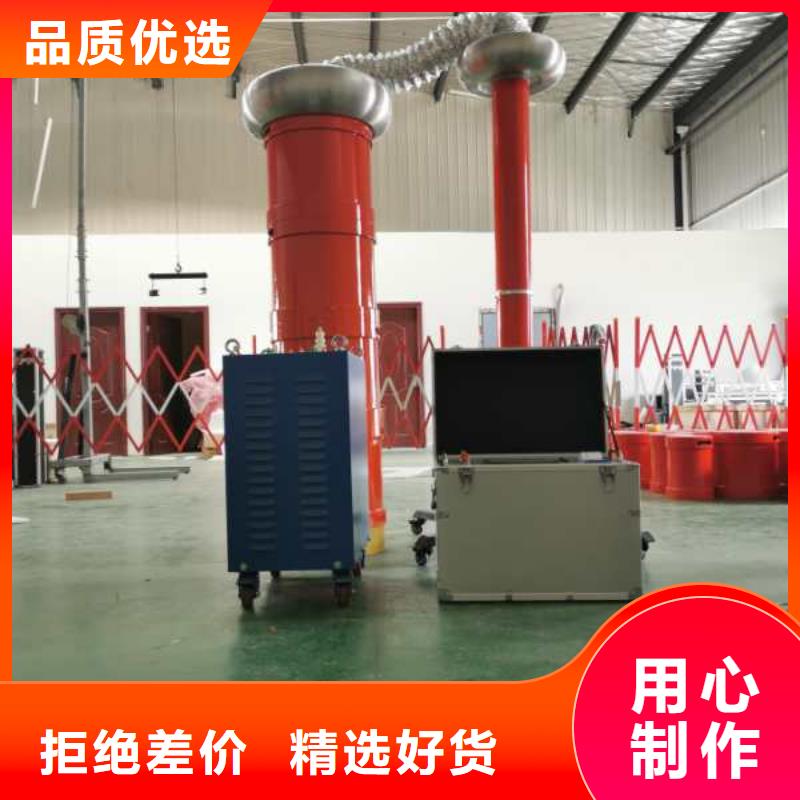

变频串联谐振耐压装置620kVA/270kV/52kV变频串联谐振试验装置一、被试品对象及试验要求1. 10kV/400mm2电缆，长度3000m以内的交流耐压试验，电容量≤1.26uF，试验频率30-300Hz，试验电压22kV。2. 35kV/400mm2电缆，长度2000m以内的交流耐压试验，电容量≤0.42uF，试验频率30-300Hz，试验电压52kV。3. 110kV/400mm2电缆，长度1000m以内的交流耐压试验，电容量≤0.156uF，试验频率30-300Hz，试验电压128kV。4. 110kV及以下变压器的交流耐压试验，电容量≤0.02μF，试验频率为45-65Hz,试验电压不超过160kV。5. 110kV变电站系统交流耐压试验，试验频率为30-300Hz,试验电压不超过265kV。二、工作环境1.环境温度：－150C –45 0C；2.相对湿度：≤90％RH；3.海拔高度: ≤3000米；三、装置主要技术参数及功能1.额定容量：620kVA；2.输入电源：三相380V电压，频率为50Hz；3.额定电压：270 kV ；128kV；54kV；4.额定电流：2.3A 4.8A；11.5A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1％；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温 升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f＝45Hz)；10.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；
