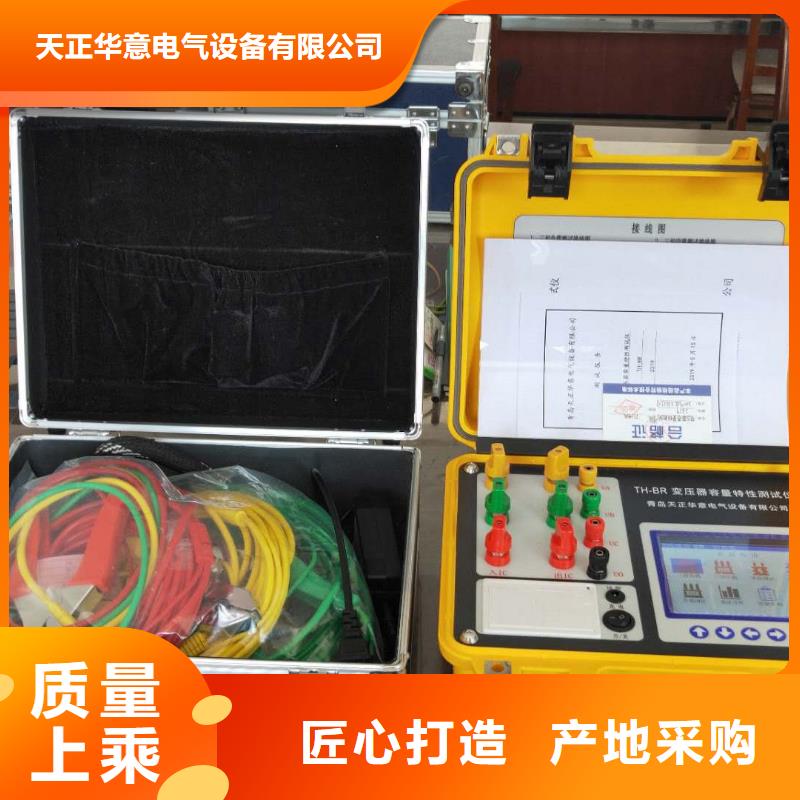

以下是:变压器容量特性测试仪的图文介绍
变压器容量特性测试仪当前配电变压器生产中，用铝线代替铜线作为导体材质已成为行业公开的潜规则，之所以出现这种情况，主要原因是铝线变压器与铜线变压器相比能节省成本，具有较强经济性。变压器是根据电磁感应原理制成的一种静止的电气设备，它具有变换电压、变换电流、变换阻抗的功能，在工程各个领域得到广泛应用。如果变压器采用铝线代替铜线，铝线代替铜线有什么后果？耗电量更大 用电质量差！首先，从原理上讲，两者作为导电材料使用，差别主要在于导电率的差异，铜线要比铝线导电率高，铜线的电量损耗更低，同样一根粗细的线，电阻比铝小，输送同样的功率，消耗的电量就比较小，终会导致用户用电的质量上有所差别。从成本上考虑，铜线与铝线的差别还在于价格方面，相同单位的铜线价格大约是铝线的两倍多。除非企业用相关技术把这个损耗控制在的规定范围之内，这也是可以的，但迄今为止还未有相应的技术。此外，由于铜线的导热性能较铝线高，在方面，长时间使用的话，铜线较铝线有优势。如果出现在招标项目中以铝线代替铜线，那就存在着严重不诚信行为。
变压器容量特性测试仪干式电力变压器技术参数和要求》《GBT 22072-2008 干式非晶合金铁心配电变压器技术参数和要求》《JB/T 3837-2010变压器类产品型号编制方法》由于变压器材质测试、容量测试以及特性试验等都是比较专业的试验，在试验测试中，相关设置内容和测试结果项目比较多。而且由于历史遗留原因，同一测试内容全国各地叫法不一，为了您能更方便对变压器容量测试和特性测试有一个的了解，特将一些会用到的变压器试验术语和定义列在下面。为了保证权威性，一下内容均摘录自《GB 1094.1-2013》等标准。1、分接在带分接绕组的变压器中，该绕组的每一个分接连接均表示该分接的绕组有一个确定的有效匝数，也表示该分接绕组与任何其他绕组不变的绕组间有一确定的匝数比。2、主分接与额定参数相对应的分接。特殊说明，空负载损耗以及空载电流等参数均表示的时被测变压器处于主分接时的数据(但另指定其他分接时除外)。3、有载分接开关适合于在变压器励磁或负载下进行操作的用来改变变压器绕组分接连接位置的一种装置。4、无励磁分接开关适合于只在变压器无励磁(与系统隔离)时进行操作的用来改变变压器绕组分接连接位置的一种装置5、空载损耗(俗称：铁损、铁芯损耗)当额定频率下的额定电压（分接电压）施加到一个绕组的端子上，其他绕组开路时吸取的有功功率。6、空载电流当额定频率下的额定电压(分接电压)施加到一个绕组的端子上，其他绕组开路时流经该绕组线路端子的电流方均根值。注1：对于三相变压器，是流经三相端子电流的算数平均值。注2：通常用占该绕组额定电流的百分数来表示。对于多绕组变压器，是以具有额定容量的那个绕组为基准的。7、负载损耗(又称：短路损耗；俗称：铜损)在一对绕组中，当额定电流流经一个绕组的线路端子，且另一绕组短路时在额定频率及参考温度下所吸取的有功功率。此时，其他绕组(如果有)应开路。注1：对于双绕组变压器，只有一对绕组组合和一个负载损耗值。对于多绕组变压器，具有与多对绕组组合相对应的多个负载损耗值。整台变压器的总负载损耗值与某一指定的绕组负载组合相对应。注2：当绕组组合中两个绕组的额定容量不同时，其负载损耗以额定容量小的那个绕组中的额定电流为基准，而且应指出参考容量。
变压器容量特性测试仪液晶界面液晶显示界面主要有十一屏，包括主菜单和十个功能界面，下面分别加以详细介绍。1、主菜单界面仪器开机即进入主菜单，界面如图3所示：图3、主菜单界面主菜单共有十个可选项，分别为：容量测试、参数设置、有源负载、单相空载、三相空载、单相变测试、三相短路、结果查询、电气参数、谐波分析。当光标指向哪一个功能选项时，哪个选项就变为反色显示，可见图四界面中选中项为‘容量测试’功能，按上下左右键可改变光标指向的选项。此时，按‘’确定键进入选中的功能显示屏。下端为提示行，显示当前的日期时间、内部电池的电压幅值和剩余电量百分比，从而可以及时掌握仪器的电池电量情况，了解仪器是否要充电避免没有及时充电而在现场无法正常工作的情况。各功能选项的用途分别为：?容量测试：用来测量变压器的容量值。?参数设置：用来对变压器空负载试验的必要的参数进行设置。?有源负载：用仪器内部电源来进行变压器的短路试验，无需其他辅助设备。?单相空载：使用单相电源进行三相变压器的空载试验；在现场三相电源一般不容易满足要求，我公司独创了一种单相电源对三相变压器进行空载试验的方法。针对Y/Yn0的配电变压器，只需要单相市电（交流220V）即可进行空载试验。?三相空载：使用外接的三相电源进行变压器的空载试验。?单相变测试：外接电源测试单相变压器的空负载、三相变的零序阻抗。?三相短路：使用外接的三相电源进行变压器的短路试验。?结果查询：查看已保存的测试结果记录。同时可将仪器内部保存的测试记录上传到后台管理计算机，方便用户进行测试结果的管理。?电气参数：用来进行各种电参量的测量，包括：波形显示、矢量分析、实时数据。?谐波分析：用来检测试验电源的谐波含量。
变压器容量特性测试仪图 七 容量实验可以在液晶屏上直接触摸相应图片部分，也可以按动外部键盘对应的数字进入到相应的子菜单。4.3.1 容量测试正确设置了容量参数后，再进行容量的测试功能。试验步：按照提示的接线图接线，对于250KVA以上的变压器，要使用相应规格的短路线。图八 容量测试接线试验第二步:接好试验线后，对测试方式进行选择，测试仪默认为对变压器施加信号的单一容量法测试，如需进行直阻数据的综合测试，测试方式的选择可以用触摸功能在彩色液晶上修改，也可以使用外部按键“F3”进行修改；接线及测试方式检查无误既可试验，使用触摸功能可以在彩色液晶上的‘开始测试’按钮区域直接点击，使用外部按键时按‘确认’按键，‘开始测试’按钮转换成‘测试中..’按钮，同时仪器发出滴滴的声响提示正在进行测试，测试完毕自动结束。如果确认数据稳定也可以人工结束，同样使用触摸功能可以在彩色液晶上的‘测试中’按钮区域直接点击，使用外部按键时按‘确认’按键，结束测试，测试仪自动给出测试的结果。如果采集数据出现问题，测试仪提示"采集失败，请检查接线！"。试验第三步:测试完毕出现容量测试判别结果，包括：当前测试条件下实测的短路损耗（负载损耗）数值、判定的变压器参数下国标规定的短路损耗数值、校正到额定试验条件下的短路损耗数值、校正后的短路损耗数值与国标参数下短路损耗值的百分数误差。当前条件下实测阻抗电压数值、判定的国标阻抗电压数值、判定容量、实测容量、变压器的实测阻抗；如果在判定容量显示为“No type”说明实测容量值在两相临容量之间，无法归档；如果显示屏提示“负载损耗异常，请用有源负载测试”，则返回主菜单，使用“有源负载”项目进行测试以效验容量测试的结果。试验结果参见图九；图九 容量测试结果试验第四步：测试结果的保存和打印。如使用触摸功能可以在彩色液晶上的‘F1 保存’按钮区域直接点击，使用外部按键时按‘F1’按键，测试仪即可把测试的结果进行保存。在‘结果查询’子菜单可以查询到保存的记录。
