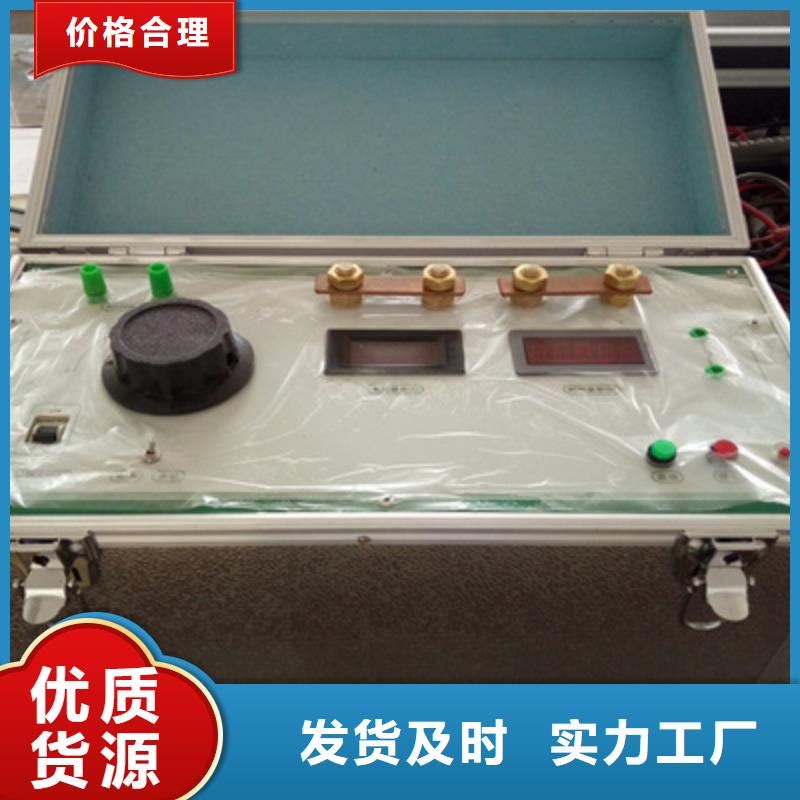

大电流发生器.说明：表内的技术参数为单相大电流发生器的参数，如果需要的是相同型号的三相大电流发生器，则输出容量都要相应的×3，电源电压为380V、输入电源相数为三相四线。四、试验接线图1整体式接线图图1 接线示意图2．分体式接线图图2 接线示意图五、面板功能说明图3打印机打印机是热敏打印机，当试验完成后按键盘上的“打印”按钮按印试验结果RS232RS232是与计算机相连的串口通信接口，是用户选配接口，本装置没有配置这个接口。LCD对比度：因为液晶显示屏在温度和光线有所不同时稍有些变化，可能过LCD对比度调节背光到适合亮度。液晶320X240像素点阵白色背光液晶，在强光和阴暗环境下都十分清楚。指示灯： 由启动灯、零位灯、报警灯三个灯组成，启动灯和报警灯是高亮七彩灯。操作提示： 有一些简短的提示语句和安装接线图。键盘 由上、下、左、右、设置、打印、确定、取消8个键组成，是用户和设备交互的终端。电源开关： 工作电源，带通电指示灯。六、操作步骤说明（1）开机使用开机处于“欢迎界面”,如图4：图4 欢迎界面根据键盘的示图5，按上↑、下↓、左←，右→可以切换“自动升流试验”、“手动升流试验”或“冲击速断试验”图5 键盘界面选中试验方式后，按确定可以进入主界面，如图6:图6 主界面动态显示区：一直处于采集信号，显示输出电流。结果显示区：用来显示试验结果数据，显示计时时针、平均输出电流或输出电流、耐流时间或冲击时间等。设置数据区：设置试验中需要的参数数据目标电流为在自动升流方式下的升流目标值耐流时间为耐流的时间长度，不同试验启动计时方式不一样。电流上限为输出电流有效值的上限，输出电流超过电流上限将自动切断输出并自动回零。信息显示区：显示试验过程中的试验状态和提示信息。试验操作区：选择设置、试验、回零命令。

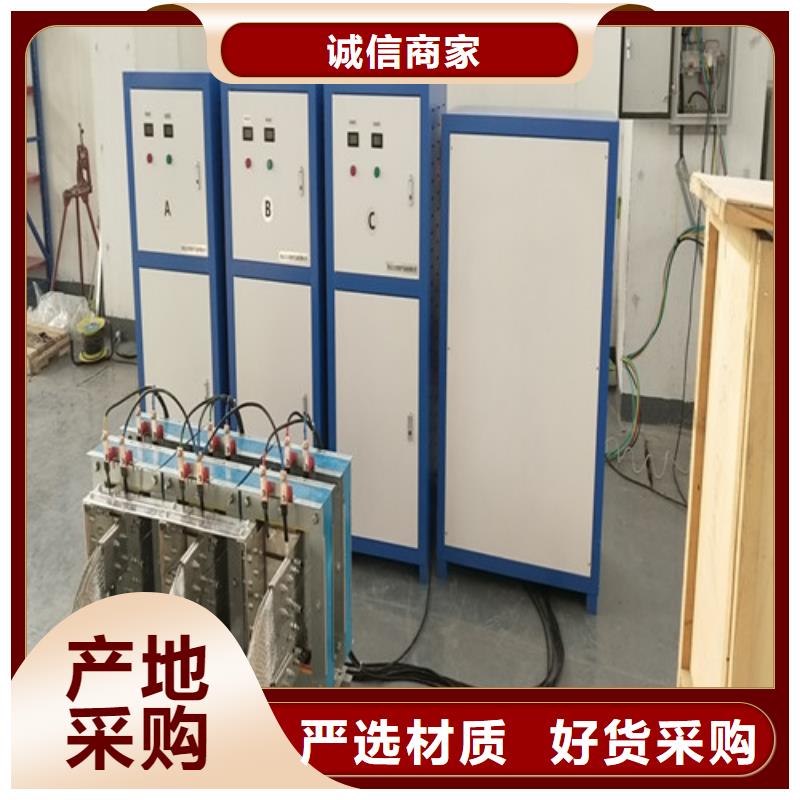

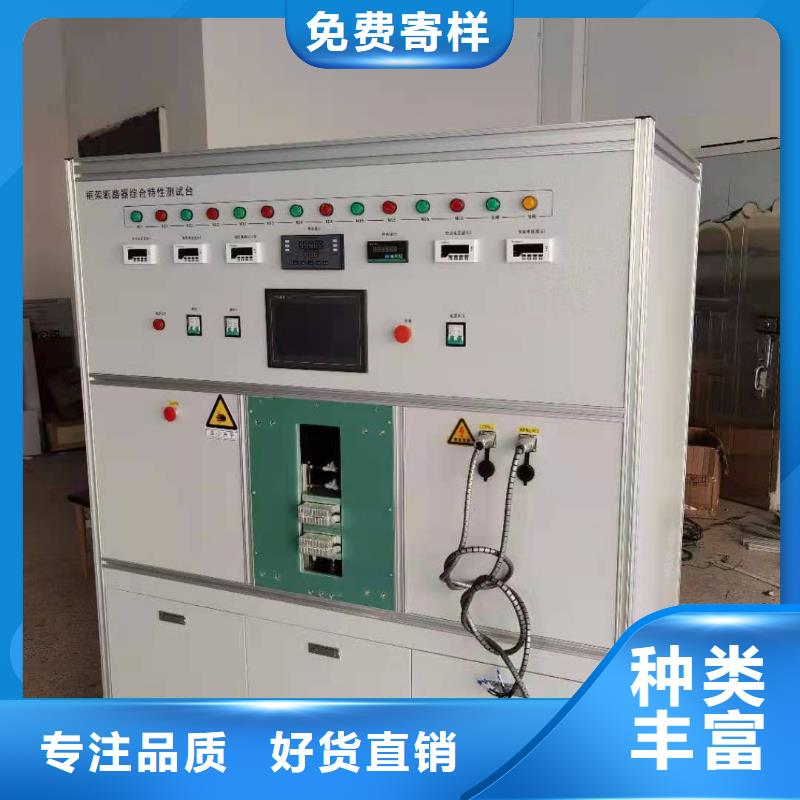

大电流发生器广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。本套多功能控制柜可完成全自动温升专用三相大电流发生系统的各种相关控制，实现完美的网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心和灵魂。可以根据用户需求量身设计相应功能扩展的PLC控制柜、变频柜等，满足用户要求，并搭配人机界面触摸屏，达到轻松操作的目的。设备更可与DCS总线上位机 modbus、profibus等通讯协议的数据传输；工控机、以太网等实现的控制和监控。3.1.2控制系统组成部分：3.1.2.1 施耐德断路器，接触器主要一个或者几个相应型号断路器组成，实现整个柜体的电源控制，及相关组成部分的电源控制。3.1.2.2 西门子PLC根据工程需要选配S720 PLC，并配对使用相应适配型号的模块，以实现系统要求的各项数据的采集及处理反馈等功能。本套多功能开关控制柜一般只选用西门子生产的PLC作为主控件。3.1.2.3工控机 研华工控机3.1.2.4台湾明纬电源一般采用12V/24VDC的开关电源，大多数的PLC都是自带24VDC的电源，根据具体设备型号选用不同类型的开关电源，以实现相应功能。
