想知道真空度开关测试仪录波分析仪用心做好细节产品有多棒？看视频就够了，它比千言万语都更有说服力！
以下是:真空度开关测试仪录波分析仪用心做好细节的图文介绍
天正华意电气设备(西藏分公司)长期致力于【微机继电保护测试仪】的研究、开发、生产工作，积累了丰富的【微机继电保护测试仪】开发及生产经验，深受市场宠爱，是购买【微机继电保护测试仪】的理想选择。
天正华意电气设备(西藏分公司)，【微机继电保护测试仪】行业质量口碑相传，竭诚为您提供高质的【微机继电保护测试仪】产品的服务! 欢迎您成为我们的合作伙伴!
真空度开关测试仪使用注意事项：1、该仪器属精密仪器，电路板布线密度较大，一般要求存放于较干燥的地方。若环境较潮湿，则应经常通电。2、若测试后电流值显示为零，应检查灭弧室表面是否清洁。因为表面不清洁可能使漏电的变化值大于电离电流值，这样，测量值减去漏电后小于零，而被仪器判为零。发生这种情况后，将灭弧室表面檫干净，再做试验，一般来说这样得到的真空度值较。3、使用时，高压输出线不得触及人体，以防触电。4、高压指示灯亮时，不要触及高压线和磁控电流线，以防触电。5、拆装打印纸在仪器先断电的情况下进行，以免损坏打印机。换纸时，将前面板打开，用食指和拇指捏紧打印机两端的两夹片轻轻拖出打印机，使出纸口略高于仪器面板，但不能拖出距离太大，将新纸端口部分剪成尖头状，插入打印机的进纸口，打开仪器电源开关，按下打印键，使纸从打印机的上端走出一段距离，插入面板出口缝导出。盖好打印机面板，装纸完毕。6、本仪器无任何用户可维修的部件,如出现故障,请专业人员维修,或与供应商联系,切勿擅自打开仪器,以免发生意外或造成不必要的损失。7、本仪器真空度测量范围在1×10-1～1×10-5之间,离子电流测量范围在1×10-3～1×10-7之间，当真空管的真空度大于10-2 Pa或离子电流大于10-4时建议该真空管报废。8、若真空管内压力等于大气压(即真空管破损)，本仪器测量范围内, 本仪器则拒绝检测，返回初始状态。（注：击穿后，仪器有可能出现显示不正常，此时，按“复位键”，仪器回到正常状态。）

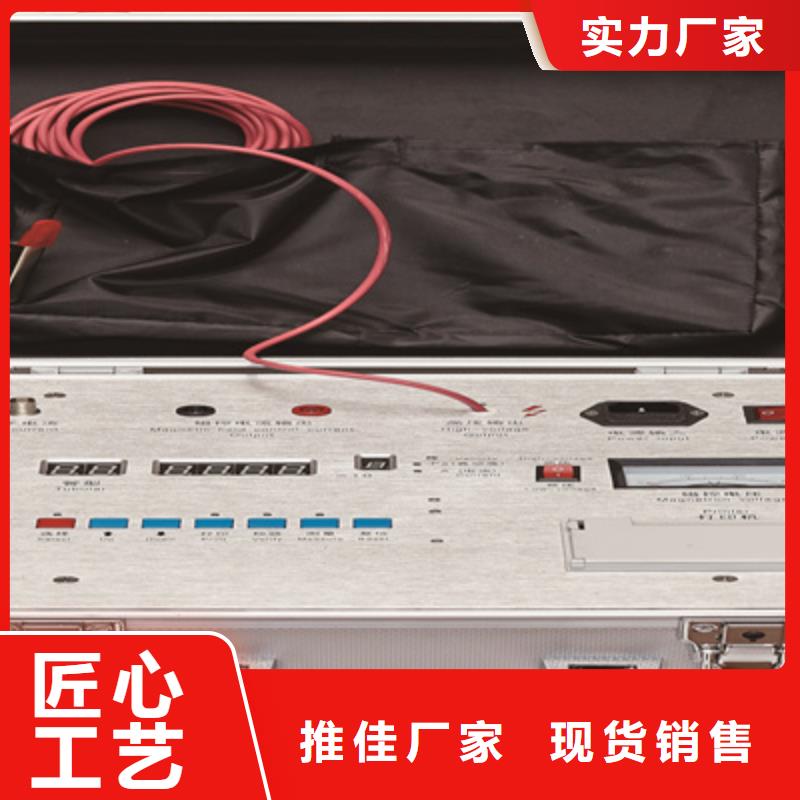

真空度开关测试仪仪器的工作原理真空度测试仪框图如图1所示。整机由测量控制电路、电场高压产生电路、磁场线圈电流控制电路、通讯、打印机、液晶显示电路等组成。其工作过程为：由测量控制电路发出指令，由开关电源给磁场电容充电，通过控制电路监控，当磁场电容上的电压达到预定值后，控制电路发出两路控制信号分别控制电场高压的输出和磁场线圈电流的导通，使灭弧室处于强电场、强磁场的状态中，灭弧室开始放电，产生离子电流I，如图2中的曲线I所示。该电流经取样电阻R和预处理电路后输入单片机，经运算由液晶显示屏显示测得的真空度值。 放电波形图六、仪器面板说明 仪器面板布置图注：1．仪器接地端 液晶显示器；磁场电压- 电源插座；磁场电压＋电源开关；4．离子电流端 通讯口；5．高压输出端； 按键；打印机；使用方法1、将被测的真空管两端断电。被测的真空管不必从开关柜上拆卸，但必须使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要采取措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中间略偏动触头的位置。

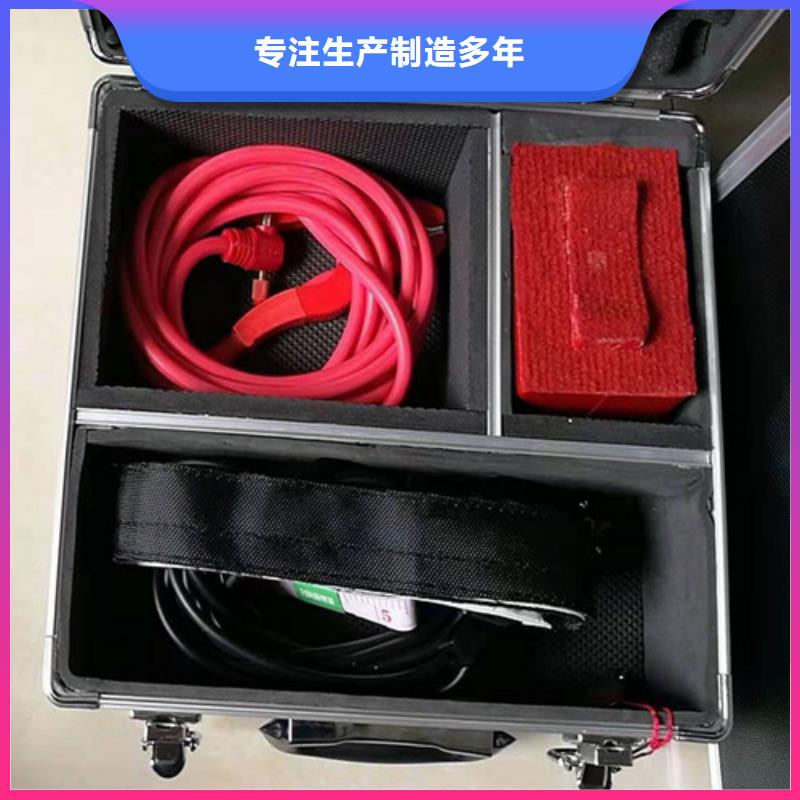

真空度开关测试仪具体需处理以下几个方面：A、两端的接地；B、互感器；C、避雷器；D、消弧电容E、传感器2、确保真空断路器洁净干燥3、确保真空断路器开距(分闸)4、然后按图２所示悬挂好励磁线圈,白刻度线对准真空断路器中间位置,用绑带绑紧电磁铁和真空断路器（实验时脉冲电压会产生冲击力，避免造成真空断路器的损裂）。5、按测试线的颜色与插件大小连接线路，高圧大夹夹于离电磁铁距离远一点的真空断路器一端，黄绿线须先连电磁铁再连仪器。6、通过拔码开关输入选择与真空断路器相匹配的管型(带护套的真空断路器以护套的直径为准) 。7、准备工作做好、检查连线无误后打开电源，按复位键，确保仪器处于初始状态。8、按检漏键进行检漏，对真空管定质判断，看真空断路器泄露还是合格。9、按测量键进入测量,看真空断路器里真空度到底是多少,然后打印测试结果。（显示：3.26E-4Pa即为3.26×10－4 Pa帕斯卡）真空断路器国标：出厂标准小于1.33×10－3 Pa帕斯卡；大于6 .62×10－2 Pa帕斯卡不合格10、放电：按检漏降低磁场残余电压，关闭电源,大夹对地放电（或用放电棒放电）,单根分别拔出仪器上的黄绿测试线(手别碰到插件的裸露部分) ,放电完成,其它测试线可随意拆卸。11、装好配件,试验完成。六、注意事项：1、真空度测试应选择在晴朗干燥的天气里进行，并将真空泡表面擦拭干净，真空泡表面污秽而导致的泄漏将严重影响真空度的实际测试结果。同一真空开关的真空度测试，每次测试时间间隔应不少于10分钟。否则，由于管内被电离的空气来不及恢复到正常状态从而导致测试结果失真。 2、对同一真空开关的真空度测试，建议每天不要超过3次。3、测试真空度时，应先检漏，检漏合格后再进行定量测试。4、安装励磁线圈时，其定位指示线指向灭弧室联接中缝处。5、测试过程中，人体不能接触高压和磁场电压输出端，测试仪的外壳应接地。6、高压输出线和离子电流线要分开，防止干扰。7、磁场电压线，切匆短路，否则严重损坏仪器及人身！实验前黄绿线须先连电磁铁再连仪器；试验完后单根分别拔出仪器上的黄绿测试线(手别碰到插件的裸露部分)。8、测试完毕后，应关闭电源，将高压输出端对地短接放电，以免被充电电容上的残余电压电击。图２号THKD-Ⅳ 真空开关真空度测试仪随机附件∶1、磁控线圈
