以下是:厂家直销互感器现场测试仪厂家的图文介绍

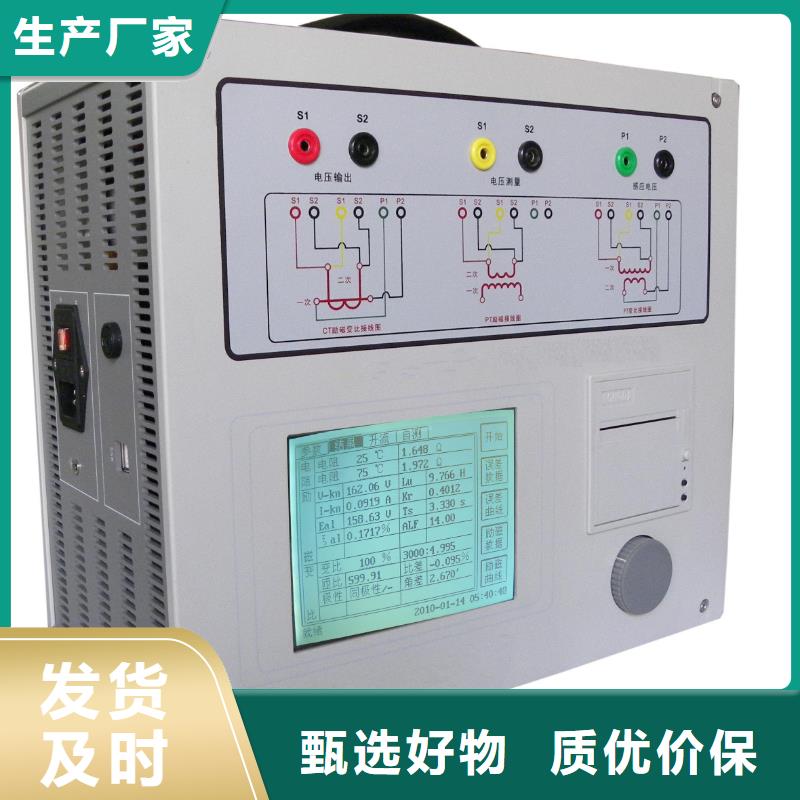

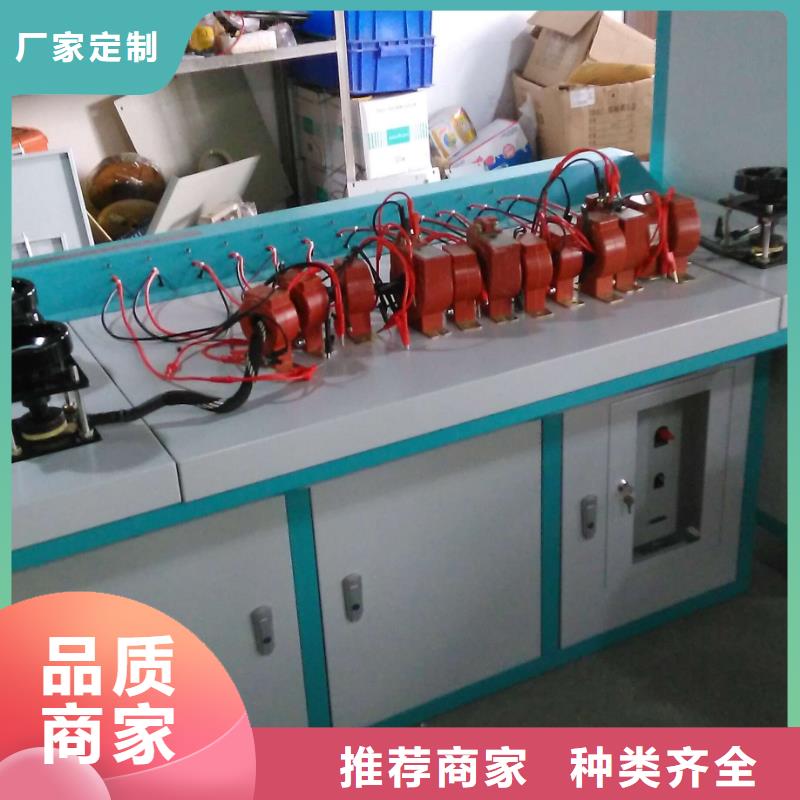

互感器综合测试仪CT测试8.1、CT励磁（伏安）特性测试在CT主界面中，点击“伏安特性” 选项后，即进入测试界面如图4。 （1）、参数设置：励磁电流：设置范围（0—20A）为仪器输出的设置电流，如果实验中电流达到设定值，将会自动停止升流，以免损坏设备。通常电流设置值大于等于1A，就可以测试到拐点值。励磁电压：设置范围（0—3000V）为仪器输出的设置电压，通常电压设置值稍大于拐点电压，这样可以使曲线显示的比例更加协调，电压设置过高，曲线贴近Y轴，电压设置过低，曲线贴近X轴。如果实验中电压达到设定值，将会自动停止升压，以免损坏设备。（2）、试验：接线图见界面，测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。检查接线无误后，合上功率开关，选择“开始”选项，即开始测试。试验时，上方白色状态栏会有提示“正在测试”，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图。注意：图4中“校准”功能：主要用于查看设备输出电压电流值，不用于互感器功能测试，详情见附录一。 图4，CT励磁特性测试界面CT伏安特性结果图 2）、伏安特性（励磁）测试结果操作说明试验结束后，显示出伏安特性测试曲线及数据（见图5）。该界面上各操作功能如下：打 印：点击“打印”后，先后打印伏安特性（励磁）曲线、数据，方便用户做报告用。同时减少更换打印纸的频率，节省时间，提率。
互感器综合测试仪、CT直阻测试接线示意图3．PT变比极性测量：测试接线如图18所示：图18、PT变比极性测试接线示意图用红色接线钳夹到被测PT的一次侧极性端端子A，其末端的两根测试线分别接到仪器标有“CT二次”部分的S1和S3端子（两根线不用区分）；黑色接线钳夹到被测PT的一次侧非极性端端子X，其末端的两根测试线分别接到仪器标有“CT二次”部分的S2和S4端子；第三条测试线首端的红色芯接到被测PT的二次侧极性端a，黑色芯接到被测PT的二次侧非极性端x；末端的红色芯接到仪器标有“CT一次”部分端子的P1端子，末端的黑色芯接到仪器标有“CT一次”部分端子的P2端子。接好线后，在主界面选择相应的测试项目，按“确定键”开始测试直到自动结束。六、注意事项1．在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。2．测量接线一定要严格按说明书操作，否则后果自负。3．测试之前一定要认真检查设置的参数是否正确。4．使用有地线的电源插座。5．试验过程中不要将测试夹钳摘掉，防止开路。6．试验接线工作必须在确保已断电，且CT已由计量回路中断开的情况下进行；所以被要接线的位置提前要接地放电，防止感应电压触电。测试组织工作要严密，通信顺畅，以保证测试工作顺利进行
