天正华意电气设备(西双版纳市分公司)先后引进了美国、德国、日本、澳大利亚等的先进技术和工艺，建立了先进的 微机继电保护测试仪生产线和现代化检测厂地，并成立了 微机继电保护测试仪研究团队。 公司以科学的管理方法，精益求精的制造工艺，勇于创新的制造理念迅速壮大成为中国 微机继电保护测试仪生产和出口厂地。

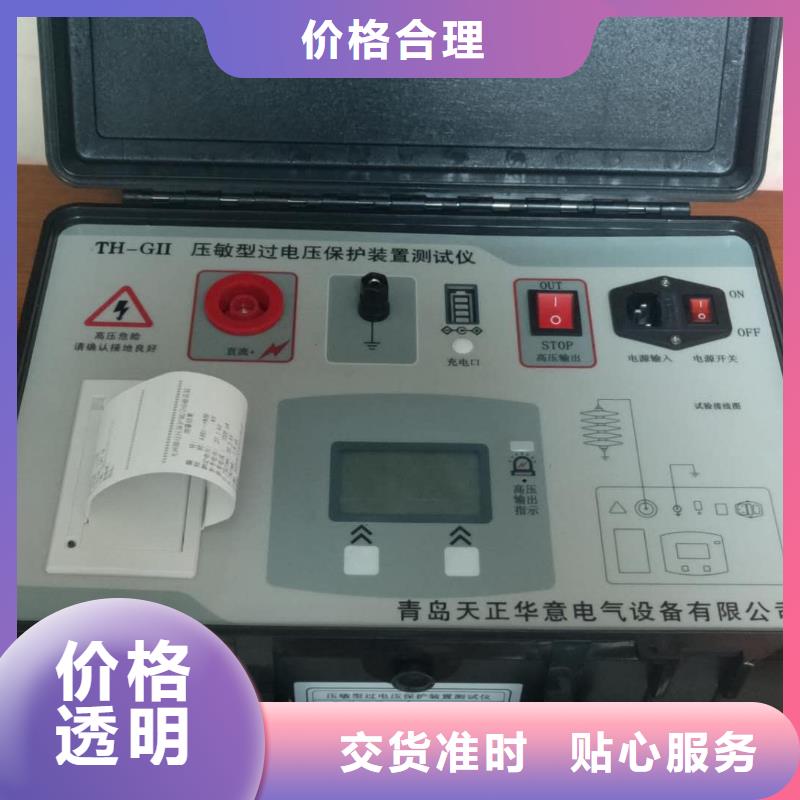

灭磁过电压测试仪感谢客户购置和使用青岛天正华意电气设备有限公司的产品，为保证用户的人身和被测设备、正确的使用本公司产品，敬请用户在操作之前详细阅读本产品说明书的全部内容。 本说明书仅适用于TH-GII型灭磁过电压测试装置。说明书中包含了使用须知、工作原理、技术指标和产品的使用操作方法等一系列内容。在编写过程中我们尽力做到内容的性和准确性，如果用户在使用过程中有疑问，或者发现有不足或错误之处，欢迎直接联系本公司。 二、使用须知 灭磁过电压测试装置为大功率高压输出设备，不正确的使用可能会使仪器受损，严重时会危及人身，使用中请严格遵守本规定。 1）操作时必须戴好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫，以防高压电击造成生命危险！在连接和拆卸被试品时一定要在关机且复位状态电压输出为“0”时。 2）仪器必须可靠接地！测试时仪器接地端与被测物体可靠连接，严禁开路！ 3）切勿将输出地与交流电源线短路，造成仪器外壳带电；切勿将高压输出端子与地线短路，以免发生意外！ 4）测试灯或超漏报警灯若有损坏，必须及时更换。检查故障时必须关掉测试装置电源。仪器空载时显示有微小漏电流属正常现象。 5）采用标准的电源插座（采用单相250V/10A三极标准电源插座，其接地极必须与地线连接！），需将接地端良好接地。 6）打开电源开关前要将“电压输出旋钮”调到“0”。 7）供电电源为220V、50Hz工频电源。 8）测试中和有高压输出时，不得接触被试品。 9）使用环境要求：勿在腐蚀性环境中使用本产品（不要在含有腐蚀性液体和气体的地方使用本产品，否则会对本产品造成损害）。勿在爆炸性环境下操作（不在存放有易爆品的地方使用本产品，以免造成危险）。勿在严重粉尘环境下操作本产品（本仪器内有大功率发热器件，高压可能会有打火放点现象，大量粉尘会有危险）。 注意事项：操作时必须带好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫！电源线必须用有可靠接地的三芯线！只有在测试灯熄灭，无高压输出状态时，才能进行被试品链接或拆卸操作！




灭磁过电压测试仪技术指标3.1交流耐压试验⑴ 输出电压（AC）：可根据被试品电压等级和被试品类别选择耐受电压有效值3kV电压级：8kV～10kV～14kV～15kV～18kV～20kV～21kV～22kV～23kV～25kV可选6kV电压级：16kV～17kV～20kV～21kV～23kV～24kV～25kV～26kV～27kV～30kV～32kV可选10kV电压级：28kV～30kV～33kV～34kV～35kV～36kV～38kV～42kV可选⑵ 分辨率：0.01kV⑶ 测量准确度：±3%±2个字⑷ 测试计时时间：升压至设定值后自动计时1min停止输出⑸ 测试完毕,具有打印功能3.2带间隙过电压保护器工频放电电压试验⑴ 输出电压（AC）： 0.00～35.0kV ⑵ 分辨率： 0.1kV⑶ 测量准确度：±1%±2个字⑷ 测试间隔时间：≥15S⑸ 测试完毕自动计算三次平均值，并可选打印3.3 氧化锌避雷器直流1mA参考电压试验⑴ 额定输出(DC)：电压0-30kV 电流0-1000μA⑵ 测量范围：电流0-1000μA 电压：0-30.0kV⑶ 分辨率：电流1uA 电压：0.1kV⑷ 测量准确度：±1%±1个字⑸ 具有残压自动泄放功能和打印功能3.4 其他参数⑴ 电源供电方式：AC 220V±10% 50Hz⑵ 环境温度： -10℃～+50℃⑶ 相对湿度： RH ≤ 80％ ⑷ 海拔高度： ＜1000米⑸ 外形尺寸：试验仪主机箱/长440×宽300×高300mm 试验变压器箱/长270×宽270×高290mm⑹ 重量： 主机：17kg 试验变压器：12kg4使用方法4.1



灭磁过电压测试仪过电压试验接线图3、通过触控方式在LCD屏上，选择“过电压”按钮，退出耐压试验程序，进入过电压测试程序。弹出窗口中根据需要将漏电流报警门限值选定300mA、450mA或600mA。4、针对灭磁以及过电压设计的电压值，仪器设计了三个测试电阻，根据测试需要选择性投切。Vh与Vm之间电阻默认10K，需要投切时（测试波形不好）先投R1若启动后达不到理想效果，可再次投切R2再启动观察，正常测试用不到投切电阻。投切R1后为5K，投切R2后电阻为3.3K。Vh与Vm间可根据测试需求可外接可调电阻，注意操作！图八、投切原理图5、按下设置听见继电器动作后，按下面板的启动按钮，缓慢调整电压调节旋钮。观察LCD屏幕上电压曲线和电压值，直至屏幕出现如下波形，触摸屏上按下图像“保存”按钮。调节电压旋钮至 点，按下仪器面板复位按钮。图九 测试波形6、断开测试装置电源、恢复接线，结束试验。再次警告！测试开始前，必须确保测试装置可靠接地，必须确保电压调节旋钮处于“0”位置；测试启动后，不允许触摸被测样品；随机赠送鳄鱼夹为普通鳄鱼夹，测试启动后禁止直接用手操作！单位名称：青岛天正华意电气设备有限公司税 ???号：91370283575788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：0532-88312771 18669895723 无间隙过电压保护器测试仪 过电压保护器氧化锌避雷器综合测试仪 工频放电电压测试仪 过电压保护仪测试仪 过压保护器测试装置 组合式过压保护器测试仪 带间隙过电压保护器测试仪 三相带间隙过电压保护器测试仪 灭磁过电压测试仪
