录波仪记录自动覆盖录波仪采用循环方式管理故障记录。故障启动后，录波仪生成一个新的记录，如果此时存储空间不足，录波仪会删除旧的一个故障记录，然后保存新记录。录波仪能够保存的记录数目，取决于故障记录的大小，而故障记录的大小由记录格式决定，请参见“故障记录格式”。7.6.记录的 保存在打开的记录列表对话框中，用户可以“ 化”需要保留的记录(F2)。 化的记录，即便是当前旧的记录，也不会被新的记录覆盖。建议将需要长期保存的记录上传至PC机，因为过多的 化记录减少了录波仪的循环存储空间。列表中用图标标明故障记录的状态：未被 化的记录。被 化的记录。7.7.打开故障记录在打开的记录列表对话框中，按“↙”键，打开选定的故障记录，进入分析画面。分析画面如下图：画面横向为时间轴，时间零点为故障启动点，故障前时间显示为负；纵向为幅值，由于各模拟量的额定值可能不同，为方便比较，纵轴采用标幺制，即为“实时值/额定值”。而光标对应处显示为有名值（实际值）。开关量从下向上依次排列，坐标系右侧的“∠xxxx”标明开关量的代号，符号“∠”的尖角位置与开关量的“断开”状态对应，高于此处的位置为“闭合”状态。模拟量曲线与光标对应值使用一致的颜色。全景框，横向为记录的时间全长，纵向为记录的小到 标幺值，显示了记录的“全景”。取景框，显示了当前画面在记录全景中的位置。按“Tab”键，切换键盘操作，共有4组操作：“放大/缩小”、“移动”、“光标1”、光标2”。7.7.1.7放大/缩小方向键 →： 放大取景框时间轴，波形横向压缩。方向键 ←： 缩小取景框时间轴，波形横向展开。方向键 ↑： 放大取景框纵轴（标幺值轴），波形纵向压缩。方向键 ↓： 缩小取景框纵轴（标幺值轴），波形纵向展开。7.7.2.移动方向键 →： 取景框右移，波形向左移动。方向键 ←： 取景框左移，波形向右移动。方向键 ↑： 取景框上移，波形向下移动。方向键 ↓： 取景框下移，波形向上移动。

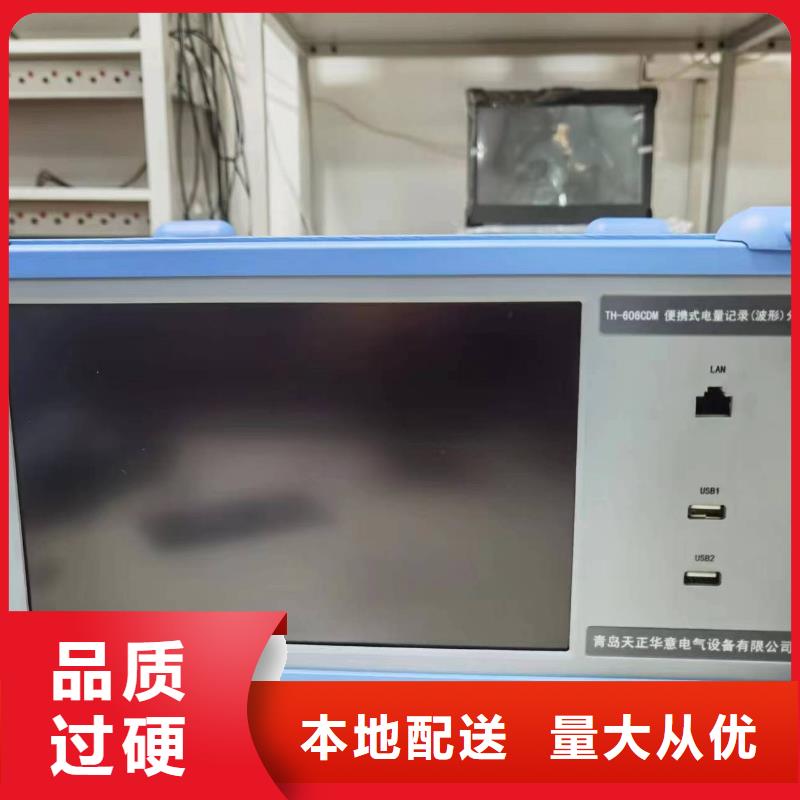

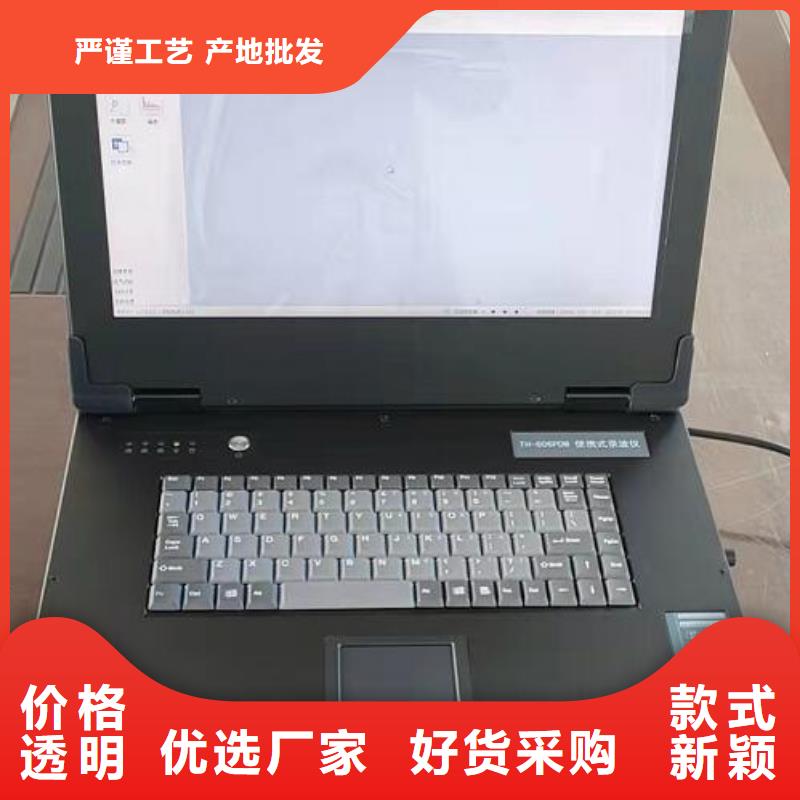

录波仪故障启动方式模拟量：突变、过量、欠量开关量：变位（闭合、断开）6.故障记录容量1GB7.通讯串行口：1个RS-232C端口， 通讯波特率115200bps。使用专用串口通讯电缆（5芯）网络：1个10/100Mbps 802.3u接口8.显示屏6.4” 262144色TTF显示屏。分辨率：640×4809.机箱尺寸（mm）448 (宽) ×178(高)×318(深)10.重量14kG(含铝合金包装箱)11.工作电源AC220V±15% 50Hz±0.5Hz；DC220V±15%三、录波仪 结构3.1.前面板示意图3.2.后面板示意图3.3.信号接线在接入被测信号时，应注意确认端子标记；接线错误可以损坏仪器。以下几点应特别注意：3.3.1接线前，确认模拟通道的输入阻抗用万用表电阻档，检查录波仪输入通道内阻：交流电流(AC10A) 通道，内阻 80kΩ直流电压通道，内阻 > 1MΩ（±2000V）；> 400kΩ（±500V）3.3.2交流电压接线录波仪的交流电压通道，是每路独立的，即通道内部没有连线。接线时，应按被测信号的要求接线Ｙ接线 接线
