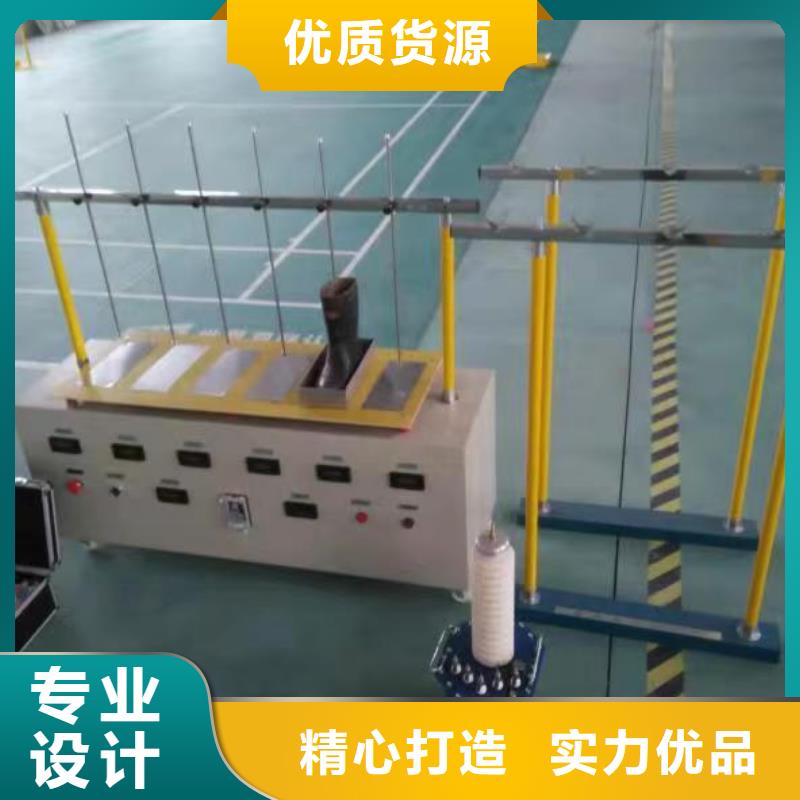

绝缘靴手套测试装置

绝缘鞋手套耐压装置一．设备就位：建议将设备一字型就位，从左往右依次是龙门液压架，电气控制柜，帽试验台。建议设备离墙50厘米以上，方便接线及维护。二．连接油管：1、准备安装用的工具：活络扳、梅花板、开口板等2、打开控制柜前后门，在油箱上方阀块上可看到两根油管管，将此两根油管分别从控制柜侧面圆孔中引出，3、控制柜中两根油管上下排列，龙门架上两组油管也是上下排列，按照“上接上，下接下”的方式连接油管。注意用力拧紧，以防漏油。三．加液压油：将46号液压油加入到控制柜中的液压油箱中。数量为36升（32公斤）。本产品已加好，可跳过此步骤。四．连电气线：将A,B,C,N三相四线电源线一头经柜侧园孔穿进接到控制柜中的接线排对应A,B,C,N端子上，一头连接到外部空气开关上，注意零线N不可接错；将帽试验台上两根线P01和COM连接到控制柜中的接线排对应端子上。产品出厂时除传感器和以上电缆外其他电路均己正确连接，请勿改变电气连接线。因擅自改变电气连接导致的设备损坏，将不列入保修范围之内。五．连传感器：将M12/16转接头接到龙门架上方中间的连接座中，将小拉力传感器接到转接头上，将传感器线接头接到控制柜中控制板的左插座上（传感器1）；将帽冲击传感器线接头接到控制板的右插座上（传感器2）。注意不可接错。六．试验运行：扳上墙面电源总开关，通电后按“电源开关”和“电机运行”按钮，观察电机风扇的转动方向，如不是顺时针转动，请停电后将A,B,C三相中任意两相掉线即可。电机转动正确后，采用手动方式操作，请一直按“油缸上升”按钮，注意观察油管连接处是否漏油？等油缸上升到处后，按“油缸下降”按钮，将油缸下降到底。若有渗漏，则对渗漏接头处重新连接。安装调试和试运行结束！
