我们的BSTG-C-6.3三相组合式避雷器视频现已上线,从细节到整体,从外观到性能,让您了解它的每一个方面。
以下是:BSTG-C-6.3三相组合式避雷器的图文介绍
主要生产的产品有:【真空断路器】。 承接全国各地区【真空断路器】,资质齐全,全国包验! 樊高电气销售部(锡林郭勒市分公司)厂家始建于2017年,至今已有将近多年【真空断路器】经验,诚实做人,诚信共事,合作共赢!
这里的要害问题是:摄像机是安防
系统的有机组成部分,与主机和全系统有着紧密的电气连接关系,“摄像机立杆避雷针化”后,避雷针也就“正式”成了安防系统的有机组成部分,避雷针也与主机和全系统有着紧密的电气连接关系。这是安防工程的现实,也是“专业防雷厂家”有意无意回避或忽略的问题。如何发现电流互感器CT二次开路及电流互感器CT二次开路解决方法电流互感器即CT一次绕组匝数少,使用时一次绕组串联在被测线路里,二次绕组匝数多,与测量仪表和继电
器等电流线圈串联使用,测量仪表和继电器等电流线圈阻抗很小,所以正常运行时CT是接近短路状态的。CT二次电流的大小由一次电流决定,二次电流产生的磁势,是平衡一次电流的磁势的。若二次开路,其阻抗无限大,二次电流等于零,其磁势也等于零,就不能去平衡一次电流产生的磁势,那么一次电流将全部作用于激磁,使铁芯严重饱和。磁饱和使铁损增大,电流互感器CT发热,CT线圈的绝缘也会因过热而被烧坏。还会在铁芯上产生剩磁
,增大互感器误差。严重的是由于磁饱和,交变磁通的正弦波变为梯形波,在磁通迅速变化的瞬间,二次线圈上将感应出很高的电压,其峰值可达几千伏,如此高的电压作用在二次线圈和二次回路上,对人身和设备都存在着严重的威胁。所以CT在任何时候都是不允许二次侧开路运行的。如何发现CT二次开路故障呢,一般可从以下现象进行检查判断:1回路仪表指示异常,一般是降低或为零。用于测量表计的电流回路开路,会使三相电流表指示不
一致、功率表指示降低、计量表计转速缓慢或不转。如表计指示时有时无,则可能处于半开路状态(接触不良)。2电流互感器CT本体有无噪声、振动不均匀、严重发热、冒烟等现象,当然这些现象在负荷小时表现并不明显3电流互感器CT二次回路端子、元件线头有放电、打火现象。4继保发生误动或拒动,这种情况可在误跳闸或越级跳闸时发现并处理。5电度表、继电器等冒烟烧坏。而有无功功率表及电度表、远动装置的变送器、保护装置的继
电器烧坏,不仅会使CT二次开路,还会使PT二次短路,电流互感器CT二次过电压保护器可以有效解决CT二次开路。结论及故障处理:以上是检查CT二次开路的一些基本线索,实质上在正常运行中,一次负荷不大,二次无工作,且不是测量用电流回路开路时,CT的二次开路故障是不容易发现的。检查处理CT二次开路故障,要尽量减小一次负荷电流,以降低二次回路的电压。操作时注意,要站在绝缘垫上,戴好绝缘手套,使用绝缘良好
的工具。(1)发现CT二次开路,要先分清是哪一组电流回路故障、开路的相别、对保护有无影响,汇报调度,解除有可能误动的保护。(2)尽量减小一次负荷电流。若CT严重损伤,应转移负荷,停电处理。(3)尽快设法在就近的试验端子上用良好的短接线按图纸将CT二次短路,再检查处理开路点。(4)若短接时发现有火花,那么短接应该是有效的,故障点应该就在短接点以下的回路中,可进一步查找。若短接时没有火花,则可能短接无
效,故障点可能在短接点以前的回路中,可逐点向前变换短接点,缩小范围检查,CT二次开路可装设电流互感器CT二次过电压保护器。
系统的有机组成部分,与主机和全系统有着紧密的电气连接关系,“摄像机立杆避雷针化”后,避雷针也就“正式”成了安防系统的有机组成部分,避雷针也与主机和全系统有着紧密的电气连接关系。这是安防工程的现实,也是“专业防雷厂家”有意无意回避或忽略的问题。如何发现电流互感器CT二次开路及电流互感器CT二次开路解决方法电流互感器即CT一次绕组匝数少,使用时一次绕组串联在被测线路里,二次绕组匝数多,与测量仪表和继电
器等电流线圈串联使用,测量仪表和继电器等电流线圈阻抗很小,所以正常运行时CT是接近短路状态的。CT二次电流的大小由一次电流决定,二次电流产生的磁势,是平衡一次电流的磁势的。若二次开路,其阻抗无限大,二次电流等于零,其磁势也等于零,就不能去平衡一次电流产生的磁势,那么一次电流将全部作用于激磁,使铁芯严重饱和。磁饱和使铁损增大,电流互感器CT发热,CT线圈的绝缘也会因过热而被烧坏。还会在铁芯上产生剩磁
,增大互感器误差。严重的是由于磁饱和,交变磁通的正弦波变为梯形波,在磁通迅速变化的瞬间,二次线圈上将感应出很高的电压,其峰值可达几千伏,如此高的电压作用在二次线圈和二次回路上,对人身和设备都存在着严重的威胁。所以CT在任何时候都是不允许二次侧开路运行的。如何发现CT二次开路故障呢,一般可从以下现象进行检查判断:1回路仪表指示异常,一般是降低或为零。用于测量表计的电流回路开路,会使三相电流表指示不
一致、功率表指示降低、计量表计转速缓慢或不转。如表计指示时有时无,则可能处于半开路状态(接触不良)。2电流互感器CT本体有无噪声、振动不均匀、严重发热、冒烟等现象,当然这些现象在负荷小时表现并不明显3电流互感器CT二次回路端子、元件线头有放电、打火现象。4继保发生误动或拒动,这种情况可在误跳闸或越级跳闸时发现并处理。5电度表、继电器等冒烟烧坏。而有无功功率表及电度表、远动装置的变送器、保护装置的继
电器烧坏,不仅会使CT二次开路,还会使PT二次短路,电流互感器CT二次过电压保护器可以有效解决CT二次开路。结论及故障处理:以上是检查CT二次开路的一些基本线索,实质上在正常运行中,一次负荷不大,二次无工作,且不是测量用电流回路开路时,CT的二次开路故障是不容易发现的。检查处理CT二次开路故障,要尽量减小一次负荷电流,以降低二次回路的电压。操作时注意,要站在绝缘垫上,戴好绝缘手套,使用绝缘良好
的工具。(1)发现CT二次开路,要先分清是哪一组电流回路故障、开路的相别、对保护有无影响,汇报调度,解除有可能误动的保护。(2)尽量减小一次负荷电流。若CT严重损伤,应转移负荷,停电处理。(3)尽快设法在就近的试验端子上用良好的短接线按图纸将CT二次短路,再检查处理开路点。(4)若短接时发现有火花,那么短接应该是有效的,故障点应该就在短接点以下的回路中,可进一步查找。若短接时没有火花,则可能短接无
效,故障点可能在短接点以前的回路中,可逐点向前变换短接点,缩小范围检查,CT二次开路可装设电流互感器CT二次过电压保护器。
带串联间隙氧化锌避雷器由于增加了串联间隙,MOA可以用数量较少的ZnO电阻片,避雷器在线监测器这时残压可以做的很低,如果火花间隙的放电
电压也很低,则可使避雷器既有很低的保护水平又不致因为泄漏电流阻性分量大以及由此带来的劣化现象和功率损耗问题。 有串联间隙的MOA与无间隙MOA相比,具有较高的耐受系统暂过电压能力,可在系统发生接地故障时保证自身,而且具有较低的雷电冲击放电电压和残压水平,可以为绝缘水平比较弱的设备提 供良好的保护,特别适用于中性点非有效接地系统使用。 三相组合式有串联间隙氧化锌避雷器,它在相
间和相地之间都连接有一定比例的ZnO电阻片或带火花间隙,是一种复合型避雷器,该过电压保护装置对相间过电压有比较好的保护作用。组合式过电压保护器因采用复合绝缘结构,所以在安装上受开关柜尺寸的影响较小,因此越来越被人们所认可。三、过电压保护器的安装及接线是否方便? 非常方便。我公司生产的过电压保护器无论户内和户外的,都有专门的安装底座和接线端子,避雷器在线监测器适合各种状况的安装及接线,

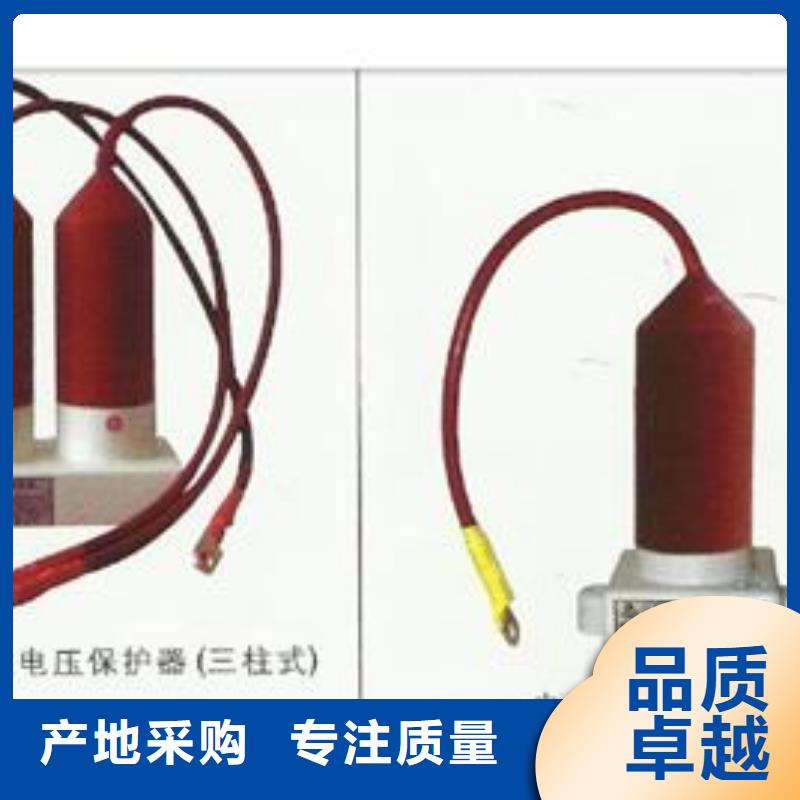

TBP型复合式过电压保护器,是一种新型的过电压保护器(也称为三相组合式过电压保护器),用于限制大气过电压和各种真空开关引起的操作过电压。在对相地之间的过电压提供保护的同时,又对相间过电压提供保护。用一台保护器可以代替几台避雷器,功能是普通避雷器性能上无法相比的。产品适合于不同型号的KYN、XGN、GBC、JYN、GZS等35kV及以下成套开关柜配套或直接使用于小型箱式变电站内(户外型产品可露天使用)
。TBP三相组合式过电压保护器,对电力系统中变压器、电动机、并联补偿电容器、母线、真空开关及其它电器设备免受大气过电压、操作过电压特别是相间过电压的理想保护装置。
电压也很低,则可使避雷器既有很低的保护水平又不致因为泄漏电流阻性分量大以及由此带来的劣化现象和功率损耗问题。 有串联间隙的MOA与无间隙MOA相比,具有较高的耐受系统暂过电压能力,可在系统发生接地故障时保证自身,而且具有较低的雷电冲击放电电压和残压水平,可以为绝缘水平比较弱的设备提 供良好的保护,特别适用于中性点非有效接地系统使用。 三相组合式有串联间隙氧化锌避雷器,它在相
间和相地之间都连接有一定比例的ZnO电阻片或带火花间隙,是一种复合型避雷器,该过电压保护装置对相间过电压有比较好的保护作用。组合式过电压保护器因采用复合绝缘结构,所以在安装上受开关柜尺寸的影响较小,因此越来越被人们所认可。三、过电压保护器的安装及接线是否方便? 非常方便。我公司生产的过电压保护器无论户内和户外的,都有专门的安装底座和接线端子,避雷器在线监测器适合各种状况的安装及接线,
TBP型复合式过电压保护器,是一种新型的过电压保护器(也称为三相组合式过电压保护器),用于限制大气过电压和各种真空开关引起的操作过电压。在对相地之间的过电压提供保护的同时,又对相间过电压提供保护。用一台保护器可以代替几台避雷器,功能是普通避雷器性能上无法相比的。产品适合于不同型号的KYN、XGN、GBC、JYN、GZS等35kV及以下成套开关柜配套或直接使用于小型箱式变电站内(户外型产品可露天使用)
。TBP三相组合式过电压保护器,对电力系统中变压器、电动机、并联补偿电容器、母线、真空开关及其它电器设备免受大气过电压、操作过电压特别是相间过电压的理想保护装置。
利用氧化锌的非线性特性起到泄流和开断的作用,以上介绍了几种避雷器,每种避雷器各自有各自的优点和特点,需要针对不同的环境进行使用,才能起到良好的避雷效果,作用编辑避雷器连接在线缆和大地之间,通常与被保护设备并联。
避雷器可以有效地保护通设备,一旦出现不正常电压,避雷器将发生动作,起到保护作用,当通线缆或设备在正常工作电压下运行时,避雷器不会产生作用,对地面来说视为断路,一旦出现高电压,且危及被保护设备绝缘时。
避雷器立即动作,将高电压冲击电流导向大地,从而限制电压幅值,保护通线缆和设备绝缘,当过电压消失后,避雷器迅速恢复原状,使通线路正常工作,因此,避雷器的主要作用是通过并联放电间隙或非线性电阻的作用,对入侵流动波进行削幅。
降低被保护设备所受过电压值,从而起到保护通线路和设备的作用,避雷器不仅可用来防护雷电产生的高电压,也可用来防护操作高电压,避雷器的作用是用来保护电力系统中各种电器设备免受雷电过避雷器种类避雷器种类(12张)电压。
操作过电压,工频暂态过电压冲击而损坏的一个电器,避雷器的类型主要有保护间隙,阀型避雷器和氧化锌避雷器,保护间隙主要用于限制大气过电压,一般用于配电系统,线路和变电所进线段保护,阀型避雷器与氧化锌避雷器用于变电所和发电厂的保护。
避雷器可以有效地保护通设备,一旦出现不正常电压,避雷器将发生动作,起到保护作用,当通线缆或设备在正常工作电压下运行时,避雷器不会产生作用,对地面来说视为断路,一旦出现高电压,且危及被保护设备绝缘时。
避雷器立即动作,将高电压冲击电流导向大地,从而限制电压幅值,保护通线缆和设备绝缘,当过电压消失后,避雷器迅速恢复原状,使通线路正常工作,因此,避雷器的主要作用是通过并联放电间隙或非线性电阻的作用,对入侵流动波进行削幅。
降低被保护设备所受过电压值,从而起到保护通线路和设备的作用,避雷器不仅可用来防护雷电产生的高电压,也可用来防护操作高电压,避雷器的作用是用来保护电力系统中各种电器设备免受雷电过避雷器种类避雷器种类(12张)电压。
操作过电压,工频暂态过电压冲击而损坏的一个电器,避雷器的类型主要有保护间隙,阀型避雷器和氧化锌避雷器,保护间隙主要用于限制大气过电压,一般用于配电系统,线路和变电所进线段保护,阀型避雷器与氧化锌避雷器用于变电所和发电厂的保护。
试验应在"相对相"间及"相对地"间进行,测量次数为三次,求其平均值。每二次试验的时间间隙不小于10S,放电后子0.2S内切断工频电源。试验时可在试验变压器旁边串联一只10A以上的电流表,观察电流值,当电流发生突变时,表明试品已放电,此刻的电压值即为工频放电电压值。若现场有条件,可通过高压测试仪直接读取脉冲电电压值。每3-4年应做一次工频放电试验的常规检测。
电力设备性试验规程规定:35kV及以下的过电压保护器用2500V兆欧表测量,其绝缘电阻不低于1000MΩ。
对无间隙过电压保护器还要测量1mA(直流)时的临界动作电压U1mA和75%U1mA直流下的泄露电流 ,测量的U1mA主要是检查其阀片是否受潮,确定其动作性能是否符合要求。U1mA实测值与初始值或制造值相比,其变化不应大于5%,U1mA过高使保护电气设备的绝缘裕度降低,U1mA过低使过电压保护器在各种操作和故障的瞬态过电压下发生,测量75%U1mA下的直流泄露电流,主要检测长期允许工作电流的变化情况。规程规定,75%U1mA下的泄露电流不大于50μA过电压保护器参数及选型
从真空开关操作过电压导致高压电动机绝缘损坏的机理着手,分析了过电压保护器应具备的条件.确定了较常用的带串联间隙四星形过电压保护器的选型,安装装、定期试验方法及注意事项 认为.过电压保护器额定电压的选择应不小于9.94kV;过电压保护器持续运行电压的选择应大于较高运行线电压即7.21 .并小于工频放电电压值;过电压保护器残压值的选择应低于15.9kV;工频放电电压的选择值根据负栽不同.应在9.3kV~12.48kV。
组合式过电压保护器参数额定电压UR的选择
确定组合式过电压保护器额定电压的主要依据是单相接地时健全相的较高暂时过电压 根据电力部1993年l0月30日《关于提高3 kV~66 kV无间隙金属氧化物避雷器额定电压和持续运行电压有关情况的通报》,对于6kV~10kV电机 ≥1.38 ,按国内标准,较高运行线电压为 =1.15 ,则6kV电动机的 =1.15~6.3=7.2(kV),6 kV电机过电压保护器的额定电压 ≥1.38~7.2=9.94(kV)。
组合式过电压保护器持续运行电压的选择
由于6kV~35 kV系统多为中性点不接地系统.出现单相接地以后.相对地电压上升为线电压
电力设备性试验规程规定:35kV及以下的过电压保护器用2500V兆欧表测量,其绝缘电阻不低于1000MΩ。
对无间隙过电压保护器还要测量1mA(直流)时的临界动作电压U1mA和75%U1mA直流下的泄露电流 ,测量的U1mA主要是检查其阀片是否受潮,确定其动作性能是否符合要求。U1mA实测值与初始值或制造值相比,其变化不应大于5%,U1mA过高使保护电气设备的绝缘裕度降低,U1mA过低使过电压保护器在各种操作和故障的瞬态过电压下发生,测量75%U1mA下的直流泄露电流,主要检测长期允许工作电流的变化情况。规程规定,75%U1mA下的泄露电流不大于50μA过电压保护器参数及选型
从真空开关操作过电压导致高压电动机绝缘损坏的机理着手,分析了过电压保护器应具备的条件.确定了较常用的带串联间隙四星形过电压保护器的选型,安装装、定期试验方法及注意事项 认为.过电压保护器额定电压的选择应不小于9.94kV;过电压保护器持续运行电压的选择应大于较高运行线电压即7.21 .并小于工频放电电压值;过电压保护器残压值的选择应低于15.9kV;工频放电电压的选择值根据负栽不同.应在9.3kV~12.48kV。
组合式过电压保护器参数额定电压UR的选择
确定组合式过电压保护器额定电压的主要依据是单相接地时健全相的较高暂时过电压 根据电力部1993年l0月30日《关于提高3 kV~66 kV无间隙金属氧化物避雷器额定电压和持续运行电压有关情况的通报》,对于6kV~10kV电机 ≥1.38 ,按国内标准,较高运行线电压为 =1.15 ,则6kV电动机的 =1.15~6.3=7.2(kV),6 kV电机过电压保护器的额定电压 ≥1.38~7.2=9.94(kV)。
组合式过电压保护器持续运行电压的选择
由于6kV~35 kV系统多为中性点不接地系统.出现单相接地以后.相对地电压上升为线电压
