为您精心制作的电容测试仪使用方法 产品视频已准备就绪，展示产品的各项功能和特点。请您抽出片刻时间观看，相信一定会给您带来意想不到的惊喜。
以下是:电容测试仪使用方法 的图文介绍
微机继电保护测试仪
天正华意电气设备(锡林郭勒市分公司)
微机继电保护测试仪的图文介绍
量大从优实力公司
在未来，天正华意电气设备(锡林郭勒市分公司)将继续做好 微机继电保护测试仪产品，发扬“超越自我、追求圆满”的企业精神，以“人人品管，技术争先，团结协作，求真务实。”的宗旨，不断进行经营改革和管理创新，增强企业的整体竞争力、凝聚力、创新力，来服务于社会。
产品实拍图
PRODUCT REAL SHOT DISPLAY

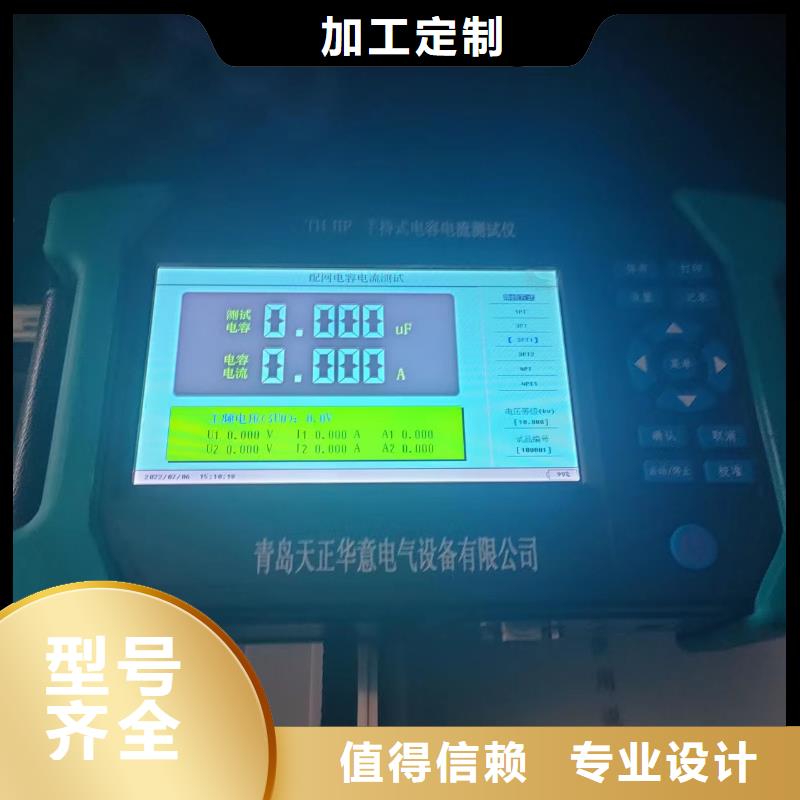

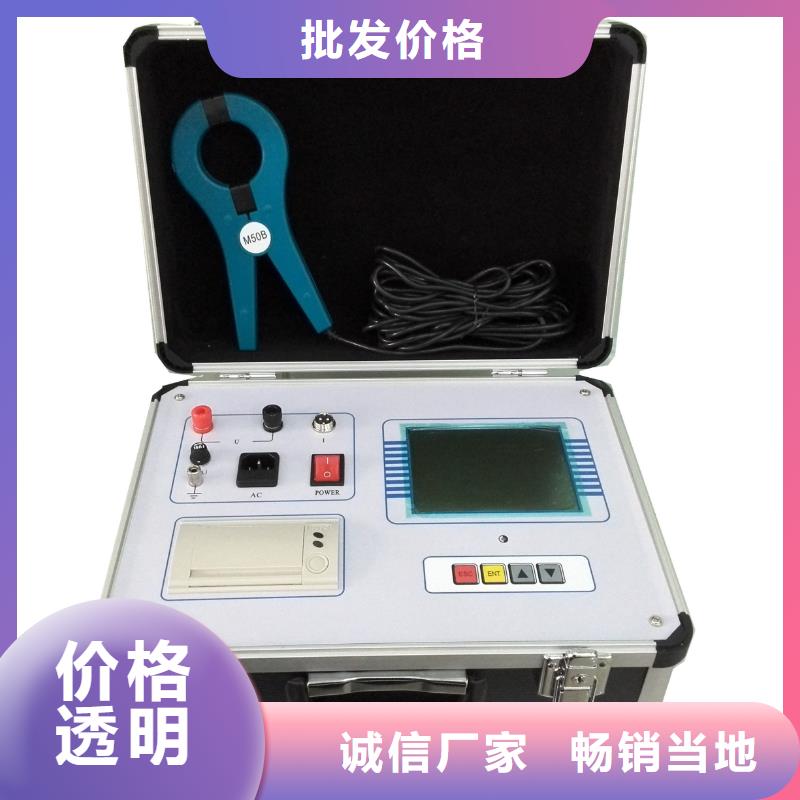

电容电流测试仪测试接线（1）单相电容的测量：单相电容测试时，将红测试线一端接在Ua上，另一端测试钳接在一条母线上，黑测试线一端接在UN上，另一端接在另一条母线上，钳形CT输出线接到仪器Ia端，钳形CT夹在与红测试钳相连母线的电容引入端，连线时要注意电流钳上标有“A”的一端朝向电容方向夹在电容器上，否则测试的相位角不正确。如果电容器组有多个单相电容需要测试，可以在测试完 个电容值后按返回键，电压测试线不用动，直接将测试电流的电流钳打开然后夹到下一个电容上按确认键进行测试，这样可大大的提高测试速度，这才是本仪器的 特色。图4（2）三相△型电容的测量：图5是三相△形电容测量接线方法，测量线由仪器测量输出端按颜色对应接好，将黄色夹子夹在母线排A相上、绿色夹子夹在母线B相上，红色夹子夹在母线C上，然后将三个电流测量线分别对应插在仪器Ia、Ib、Ic上拧紧、钳形传感器对应套在高压电容器组A相、B相、C相引入线上，要注意各钳型电流互感器的方向是否正确，否则会造成所测电容的相位角错误。图5 △形联接被试电容接线图（3）三相Y型电容的测量：三相Y型电容与△形联接电容器的接线方法一样，只是测量时选择三相Y型电容测量。这里不再做具体介绍。（4）三相Yn型电容的测量：图6是三相Yn型电容测量接线方法，测量线由仪器测量输出端按颜色对应接好，将黄色夹子夹在母线排A相上、绿色夹子夹在母线B相上，红色夹子夹在母线C上，黑色夹子夹在母线N上，然后将三个电流测量线分别对应插在仪器Ia、Ib、Ic上拧紧、钳形传感器对应套在高压电容器组A相、B相、C相引入线上，要注意各钳型电流互感器的方向是否正确，否则会造成所测电容的相位角错误。图6 Yn形联接被试电容接线图（5）三相III型电容的测量：图7为三相Ⅲ型电容器测量接线方法，测量线由仪器测量输出端按颜色对应插好，将黄色夹子夹在母线排A相上，将绿色夹子夹在母线排B相上，将红色夹子夹在母线排C相上，黑色夹子夹在A’线上，将A‘B’C‘短接，然后将三个电流测量线分别对应插在仪器Ia、Ib、Ic上拧紧、钳形传感器对应套在高压电容器组A相、B相、C相引入线上，要注意各钳型电流互感器的方向是否正确，否则会造成所测电容的相位角错误。
