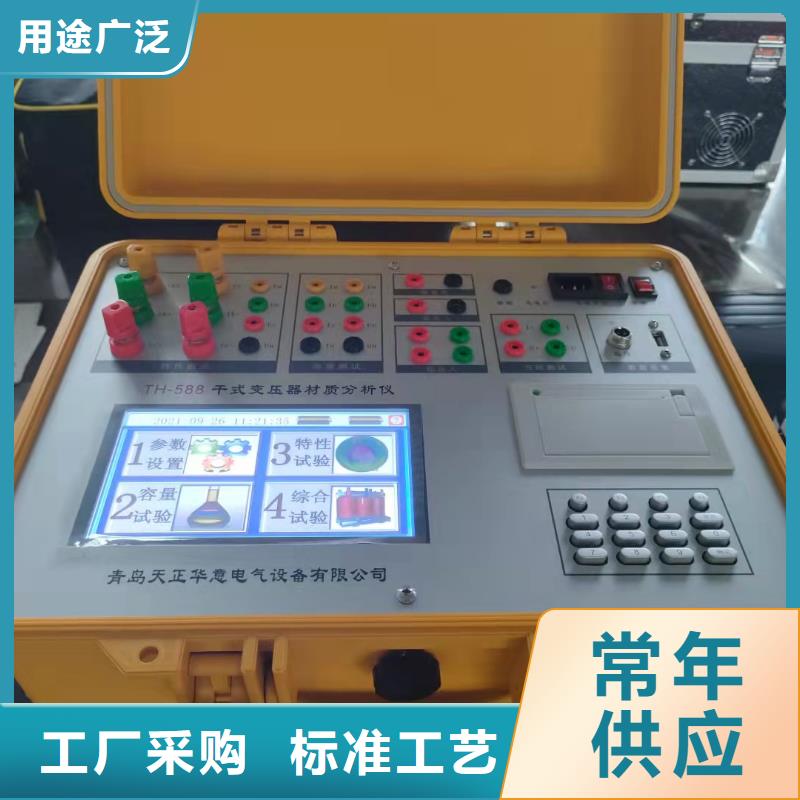

变压器容量特性测试仪第五章 工作原理及使用方法以下将分为二部分来介绍：有源变压器容量、负载损耗测量部分和无源变压器损耗测量部分。5.1 有源变压器容量、负载损耗测量部分1．基本概念有源容量试验：通过一些必要的数据来确定某个变压器的实际容量值；从而检查出被试变压器铭牌容量是否真实。2．测试方法容量测试仪配有三把测试钳（黄、绿、红），每只钳子分别引出两根测试线，一根粗线、一根细线，粗线接到仪器面板上容量测试端子对应颜色的电流端子（Ia、Ib、Ic），细线接到仪器面板上容量测试端子对应颜色的电压端子（Ua、Ub、Uc），将钳头按颜色分别夹在被试变压器的高压侧各相接线柱上，变压器的低压侧要用专用短接线良好短接。图5-1 容量测试接线图接好线后，按下列操作步骤进行设置：?设定当前温度，通过外部按键F2移动光标到‘当前温度’选项，用外部按键F3、F4调节温度数值，要求尽量准确，以温度计的示值为准。?设置高压侧额定电压，通过外部按键F2移动光标到‘额定高压’选项，用外部按键F3、F4调节额定高压档，例如被测变压器是10KV/400V的配变，则将本项设置为10KV?设置分接档位，通过外部按键F2移动光标到‘分接档位’选项，用外部按键F3、F4调节该选项，通常将分接打到2分接位置，如遇被测变压器分接在其他位置，则将该选项设置到正确位置。?设置阻抗电压，通过外部按键F2移动光标到‘阻抗电压’选项，用外部按键F3、F4调节该选项，使之与铭牌所标注的数值相同。?设置联结组别，通过外部按键F2移动光标到‘联结组别’选项，用外部按键F3、F4调节该选项，使之与铭牌所标注的联结组别相同。?开始测试，进入到‘容量测试’子菜单，点击‘开始测试’选项，或者按‘确定’键即可开始测试。?测试完毕，选择‘F1’键可将结果保存到内部存储器中，如不需保存，则不选此项。按‘F2’可将测试结果打印出来。有源负载试验的接线方法与容量测试完全相同，操作也同样简单，值得注意的是，有源负载试验的参数设置是参数设置界面中 ‘特性参数设置’，一定要正确设置。
