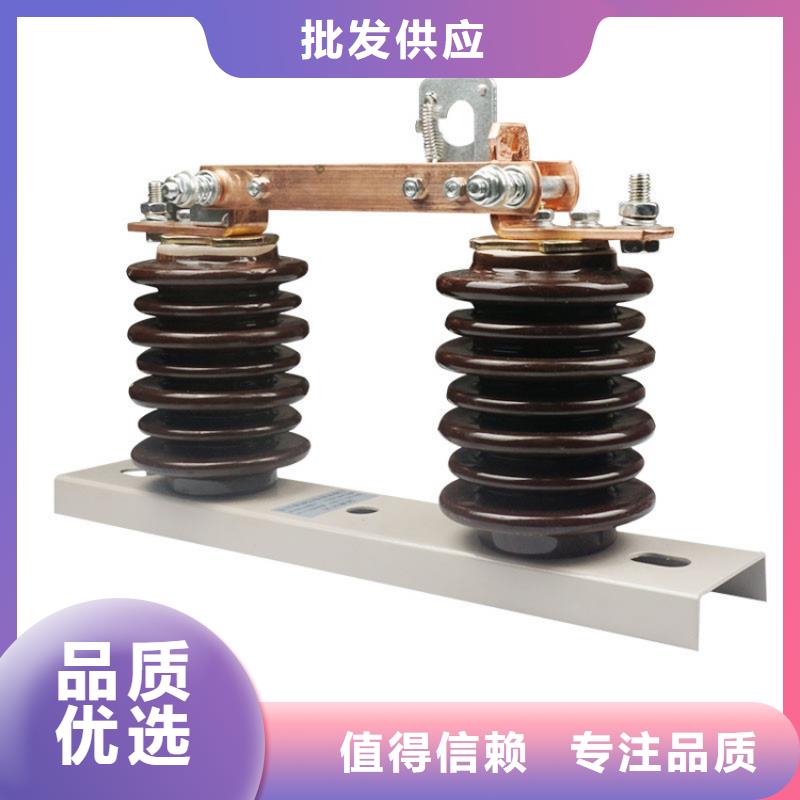

GN38-10D/400A高压隔离开关

配用CS8-6D或CS

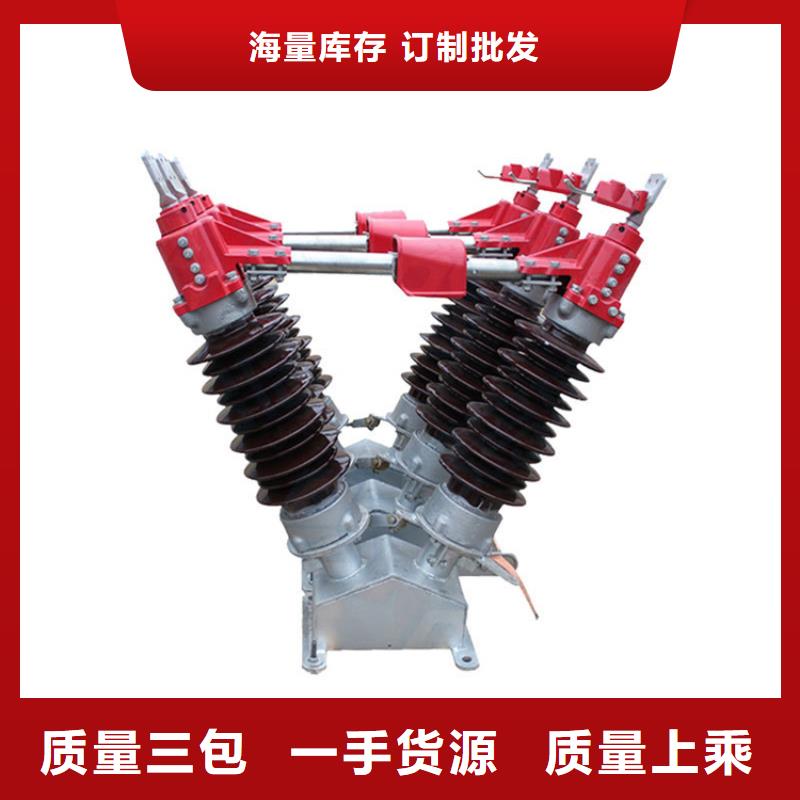

17-Ⅱ型时隔离开关与接地开关联锁由机构上的连锁板实现。产品特点1）隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性；2）触指采用度、高导电率、高性的新型材料制造。依靠触指自身的力夹紧触头，避免了目前因簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热家具的恶性循环；3）隔离开关转动部分按免维护的要求设计。转动座设计成密封结构，水汽、尘埃、
有害气体无法进入。使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法柳市，永不干涸，使隔离开关长期运行后的操作力距不会增加。采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。完善化隔离开关特点说明1）全部采用热镀锌工艺防腐处理，热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料，紧固件M8以下采用不锈钢，其
余均采用热镀锌。2）导电部分铜管软连接型，中间触头为 “握手” 式自力型触指，簧外压式无电流通过，隔离开关只有中间一个接触点，其余均用软连接固定联接。a.采用新的触头结构，将触片一端与触座固定，靠触片变形及簧产生接触压力，使触指末端的滑动接触改为固定接触，提高导电可靠性；b.触指簧改为外置式，以避免簧分流；c.现场用户无需焊接，无需被辅助材料，只提供安装支架（订货时注明是否带支架及
外型的隔离开关，露天安装时应水平安装，使带有瓷裙的支持瓷瓶确实能起到防雨作用；户内型隔离开关，在垂直安装时，静触头在上方，带有套管地可以倾斜一定角度安装。一般情况下，静触头接电源，动触头接负荷，但安装在受电柜里的隔离开关，采用电缆进线时，则电源在动触头侧，这种接法俗称“倒进火”。隔离开关两侧与母线及电缆地连接应牢固，遇有铜，铝导体接触时，应采用铜铝过渡接头，以防电化腐蚀。隔离开关的动静触头应对
准，否则合闸时就会出现旁击现象，使合闸后动静触头接触面压力不均匀，造成接触不良。隔离开关的操作机构，传动机械应调整好，使分合闸操作能正常进行，没有抗劲现象。还要满足三相同期的要求，即分合闸时三相动触头同时动作，不同期的偏差应小于3MM。此外，处于合闸位置时，动触头要有足够的切入深度，以保证接触面积符合要求，但又不允许合过头，要求动触头距静触头底座有3至5MM的空隙，否则合闸过猛时将敲碎静触头的
支持瓷瓶。处于拉开位置时，动静触头间要有足够的拉开距离，以便有效地隔离带电部分，这个距离应不小于160MM，或者动触头与静触头之间拉开角度不应小于65度。操作运行隔离开关都配有手力操动机构，一般采用CS6-1型。操作时要先拔出定位销，分合闸动作要果断，迅速，终了时注意不可用力过猛，操作完毕一定要用定位销销住，并目测其动触头位置是否符合要求。用绝缘杆操作单极隔离开关时，合闸应先合两边相，
后合中相；分闸时，顺序与此相反。
