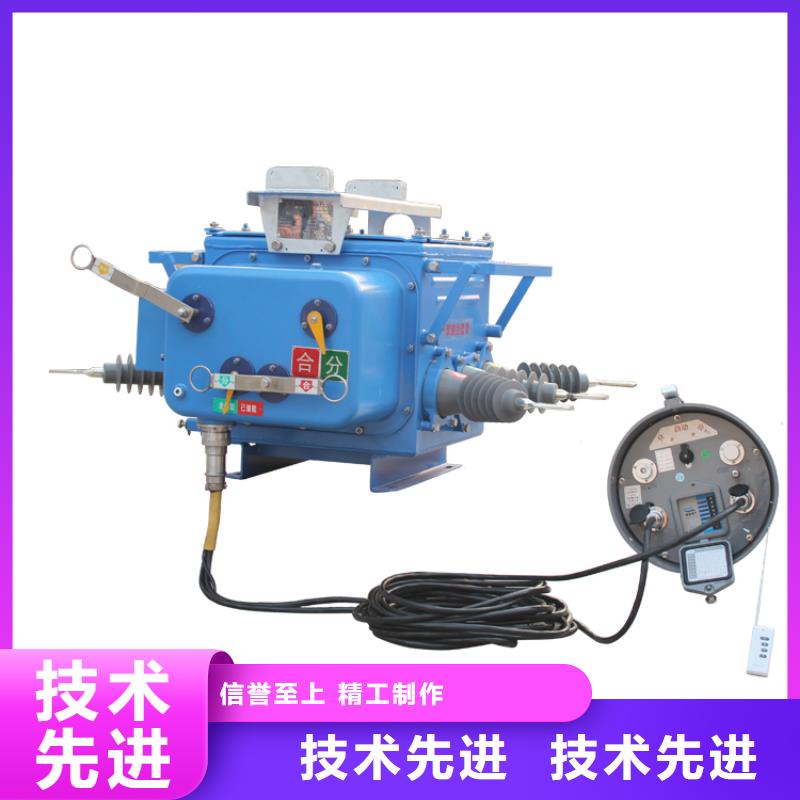

ZW37A-40.5/630-20真空断路器厂家

户外高压交流真空断路器(以下简称“断路器”)系三相交流50Hz的户外高压开关设备；主要用于农网和城网的10kV系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。ZW8-12系列户外交流高压真空断路器符合 标准GB1984《交流高压断路器》和IEC60056《高压交流断路器》等标准。用于主要用于城网和农网的配电系统中，作为分、合负荷电流、过载电流及短路电流之用。是取代油浸式断路器实现无油化的理想产品。外绝缘采用硅橡胶材料，绝缘可靠，防污秽能力强。ZW8-12真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。ZW8-12系列户外高压真空断路器（以下简称“断路器”）用于交流50Hz、额定电压12kV的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。断路器可配置重合控制器能识别电流特性并实现多次自动重合闸或 故障的隔离；自备PT作为电源，成为有电压、电流号输出并可控制的智能断路器；由电子PT提供电源并可完成过流延时、涌流延时、短路速断的三段复合保护。1）根据用户需要可安装50/5，100/5，200/5，400/5，630/5电流互感器外绝缘采用高压硅橡胶套管内绝缘为复合绝缘2）内置多抽头电流互感器可作为过电流保护之用3）采用双绕组电流互感器可作为保护和计量用4）若加装电压互感器、自动重合控制器、自动分段控制器，可实现配电保护自动化和“四遥”（遥测、遥、遥控、遥调）功能加装了复合控制器（合闸涌流）。、生产、销售和服务为一体的规模型企业，公司技术力量雄厚，设备配套完善，产品型号多样，随着公司的不断发展，产品设计科学、制作精良、造型美观，是现代电网建设的理想的配套产品，其中户内（外）真空断路器，隔离开关，负荷开关，氧化锌避雷器，熔断器，穿墙套管，绝缘子，电流互感器，高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业，质量创牌，诚经营，优良服务”的企业宗旨；一直致力于追求卓越的民族电气工业，为广大新老用户提供优质的产品和良好的服务而不懈努力，您的满意始终是我们追求的目标，真诚欢迎新老朋友惠顾，共创美好未来。

真空灭弧室对机械参量的要求，保证真空断路器电气机械性能，确保运行可靠性，真空断路器须具有稳定、良好的机械特性。主要机械特性列于上表，亦以三种断路器技术指标为例。4.各机械特性对产品性能的影响产品机械特性的优劣，对产品各项电气性能有重要的关系，而且影响产品运行可靠性。衡量真空断路器的性能，真空灭孤室本身的性能固然重要，然而机械特性同样具有举足轻重的作用。下面对各机械特性参数与产品性能的关系分述号多样，随着公司的不断发展，产品设计科学、制作精良、造型美观，是现代电网建设的理想的配套产品，其中户内（外）真空断路器，隔离开关，负荷开关，氧化锌避雷器，熔断器，穿墙套管，绝缘子，电流互感器，高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业，质量创牌，诚经营，优良服务”的企业宗旨；一直致力于追求卓越的民族电气工业，为广大新老用户提供优质的产品和良好的服务而不懈努力，您的满意始终是我们追求的目标，真诚欢迎新老朋友惠顾，共创美好未来。如下：开距触头的开距主要取决于真空断路器的额定电压和耐压要求，一般额定电压低时触头开距选得小些。但开距太小会影响分断能力和耐压水平。开距太大，虽然可以提高耐压水平，但会使真空灭弧室的波纹管寿命下降。设计时一般在满足运行的耐压要求下尽量把开距选得小一些。10kV真空断路器的开距通常在8～12mm之间，35kV的则在30～40mm之间。接触压力在无外力作用时，动触头在大气压作用下，对内腔产生一个闭合力使其与静触头闭合，称之为自闭力，其大小取决于波纹管的端口直径。灭弧室在工作状态时，这个力太小不能保证动静触头间良好的电接触，必须施加一个外加压力。这个外加压力和自闭力之和称为触头的接触压力。这个接触压力有如下几个作用：(1)保证动、静触头的良好接触，并使其接触电阻少于规定值。(2)满足额定短路状态时的动稳定要求。应使触头压力大于额定短路状态时的触头间的斥力，以保证在该状态下的完全闭合和不受损坏。(3)抑制合闸弹跳。使触头在闭合碰撞时得以缓冲，把碰撞的动能转弹性势能，抑制触头的弹跳。(4)为分闸提供一个加速力。当接触压力大时，动触头得到较大的分闸力，容易拉断会闹熔焊点，提高分闸初始的加速度，减少燃弧时间，提高分断能力。触头接触压力是一个很重要的参数，在产品的初始设计中要经过多次验证、试验才选取得比较合适。如触头压力选得太小，满足不了上述各方面的要求；但触头压力太大，一方面需要增大合闸操作功，另外灭弧室和整机的机械强度要求也需要提高，技术上不经济。

对采集数据进行形态学操作，得到内部高能等离子体及电弧外部轮廓的时间-
面积变化曲线。从引弧、稳定燃弧、熄弧及弧后介质恢复四个角度，对不同阶段的电弧面积变化做出定量分析，并探究电弧熄弧阶段电弧内外面积差变化。实验表明，通过分析不同阶段的等离子体形态变化，能够找到电弧平稳燃弧及弧后介质恢复的关键点，为高压等级真空断路器研发设计及后期电弧形态诊断提供进一步参考。  随着我国电力系统的不断发展，真空断路器的生产数量逐渐超过中压SF6开关。由于其体积小、开断寿命长和电
流容量大等优点，真空断路器的应用范围越来越多向高压、超高压扩展。真空电弧是断路器触头断开时，依靠蒸发金属蒸气并电离来维持的低温等离子体，其形成、发展和后熄灭对开断电路有着重要影响。研究真空电弧等离子体的形态特征，对断路器电场、磁场设计有很好的指导作用。 通过对高速摄像机采集到一组真空电弧分析，t= 0.2～6.8 ms 为引弧和稳定燃弧阶段，此阶段电弧形态主要为阴极斑点形成和电弧等离子体充满真个触头间隙，因此时两极不断向间隙补充电子及高能粒子，故此时虽电弧整体轮廓不断增大，但扩散现象并不明显。为更加清晰地展示内外电弧几何形态区别，本文主要对熄灭阶段及弧后介质恢复阶段的电弧形态做出
后期处理，对稳定燃弧阶段的内部高能等离子体形态未做出细节分析。t=6.9ms 开始为真空熄弧阶段，内外面积差开始激增，内部高能等离子体面积逐渐减小，电弧外部轮廓在纵向磁场作用下维持扩散状态，其电弧原始图像与内部高能等离子体分布二值图像如图6。图中可看出内部高能电弧即将从两极分断开来，外部电弧轮廓基本维持在稳定扩散状态。  t = 7.5 ms 以后熄弧阶段开始向弧后介质恢复阶段过渡，内部等
离子面积分布迅速减小，外部电弧轮廓也出现缩小现象，
