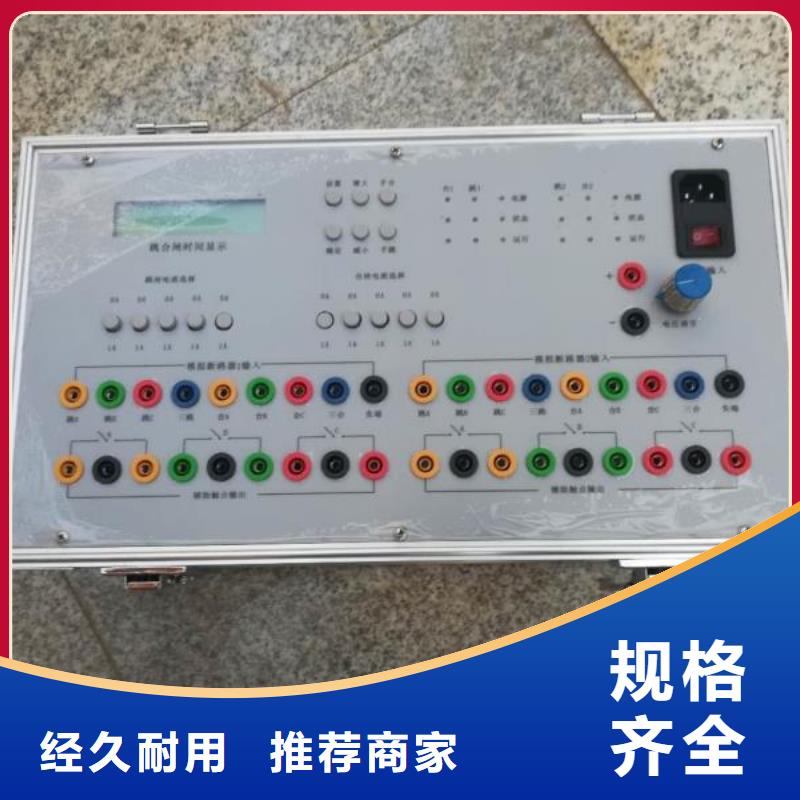

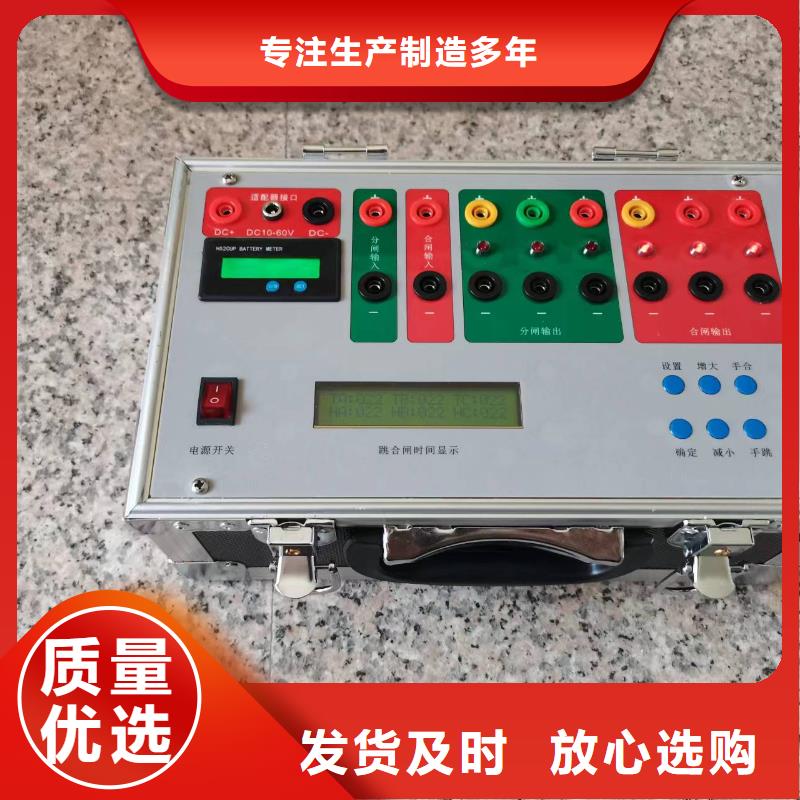

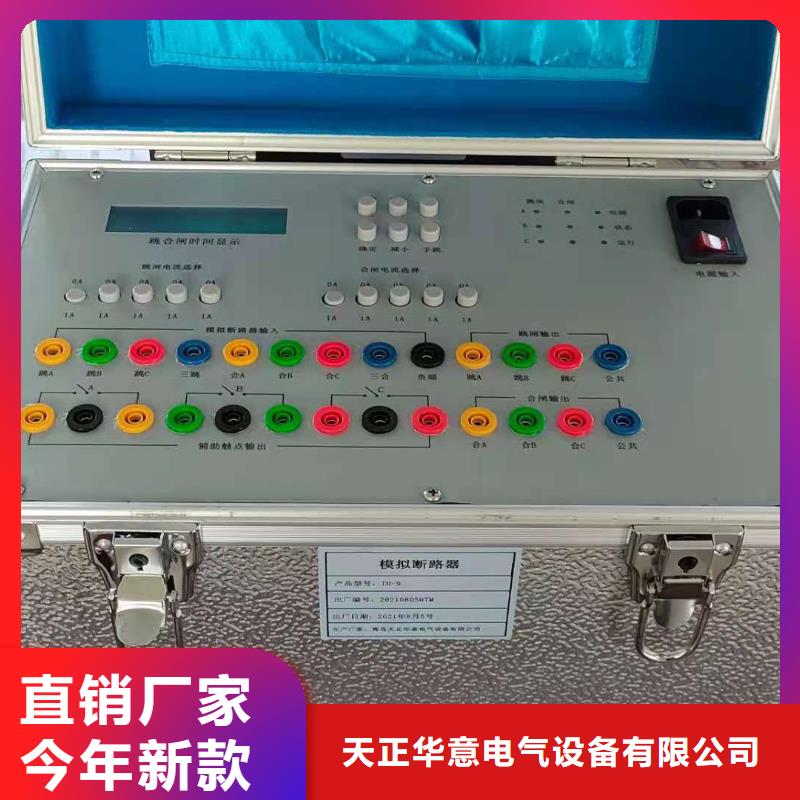

模拟断路器 可通过开关直接控制模拟断路器动作,按下开关后,模拟断路器经过延时动作。6.电压设定:设定断路器跳合闸线圈动作电压,程序根据此电压自动计算出,模拟断路器的动作电流。共分5档用户自己选择所需电流。7.故障模拟(断路器失灵)开关:当按下此按钮后,断路器模拟装置失灵,虽然接到跳闸命令,但不跳闸,电流线圈中有电流,并保持1s后电流消失,间隔20s后自动恢复到有电流状态。此时触摸屏显示故障提示。8.跳闸电流选择开关:跳闸电流每一个动作电压下可以选择5个电流,用户可自行选择9.合闸电流选择开关:同跳闸电流选择。2.操作方法本装置和继电保护测试装置配合使用。(1)具体操作方法如下:①开启电源开关。设备经自检通过后显示操作界面。②设置跳闸电流和合闸电流。③设置跳闸时间和合闸时间。ABC三相分别设置。④接入自继电保护装置引来的输入信号。对于分相操作机构,只接入跳合闸A、B、C相回路。⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构,可接入三跳三合回路或分相跳合回路。⑥当保护装置无直流操作电源时,可用模拟断路器自带直流电源作为操作电源。开启模拟断路器直流开关,设置直流电压输出至合适值,用此电压作为操作回路电压。




天正华意电气设备(绥化市分公司)拥有资深的技术研发团队和专业的服务团队,具备较强的科技创新能力和技术服务优势。天正华意电气设备(绥化市分公司)坚持不断创新,通过行业交流,不断服务品质。天正华意电气设备(绥化市分公司)始终聚焦为客户创造价值,未来,未蓝将继续在 微机继电保护测试仪领域精耕细作,打造卓越的产品和服务,持续为客户创造价值,推动行业发展和社会进步。




模拟断路器跳、合闸时间可用“合闸时间”及“跳闸时间”调整开关按实际断路器的跳、合闸时间进行调整。断路器模拟装置的动作方式可用“动作选择”开关进行选择,当断路器为分相动作方式时,应选择“单跳”方式,可进行单重及综重试验,跳、合闸电流应按相分别接入;当断路器为三相动作方式时,应选择“三跳”方式,可以进行三重试验,也可以选择单跳方式,将每一相作为一个单台三相断路器使用,三相可模拟三个单台的三相操作断路器。跳合闸线圈Ⅰ、Ⅱ回路是两路完全独立的跳合闸电流回路,两回路功能完全相同。当任意一回路有跳合电流时,断路器模拟装置就可以从合闸状态切换为跳闸状态,相对应的一组跳闸位置指示绿灯亮。可模拟装设有双跳闸线圈的断路器动作特性。使用中如果有两路跳合闸电流,应分别接入跳闸Ⅰ、Ⅱ回路。如果只有一路跳闸电流,可将跳闸电流接入任意跳闸回路,也可以将同一相的跳闸Ⅰ、Ⅱ回路并联增大跳闸电流。接点输出Ⅰ组接点与跳闸线圈Ⅰ相对应,每相有一对常开一对常闭接点,接点输出Ⅱ组接点与跳闸线圈Ⅱ相对应,每相有两对常开接点。接点输出的动作状态与对应的跳合闸电流对应。需要注意的是,输出接点Ⅰ与输出接点Ⅱ动作是相互独立的,例如当只有跳闸Ⅰ回路有跳闸电流时,输出接点Ⅰ状态翻转(对应跳闸后状态),输出接点Ⅱ并不翻转,当跳闸Ⅰ、Ⅱ同时有电流时,输出接点Ⅰ、Ⅱ才能同时翻转。使用时应特别注意不能接错。



模拟断路器 试验时由专人用万用表监视自投跳合闸输出压板电压。动作方式(2):手动跳开模拟断路器A相开关,模拟主保护跳开4DL、1DL,备自投装置延时S2自动投入2DL、5DL,可用1DL2-1起表,2DL2-1停表,测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。(3)三台变四母线两分段母联自投方式如下图:正常运行时1DL、3DL、4DL、6DL合闸状态,2DL、5DL分闸状态。模拟开关A相对应1DL,B相对应2DL,C相对应4DL(次试验),C相对应5DL(第二次试验)。试验接线如下图:动作方式(1):该方式做两次,手动拉开K开关,模拟#1变上电源失压,备自投装置判断#1母线失压,1DL无流。II母线有压,延时S1将自动断开断路器1DL,合2DL,跳4DL(次)、合5DL(第二次)。可用K开关起表,1DL2-1或2DL2-1停表,测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。动作方式(2):该方式做两次,手动跳开模拟断路器A相开关,模拟主保护跳开1DL,备自投装置延时S2跳4DL,合2DL、5DL。可用1DL2-1起表,2DL2-1停表,测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。其他备自投方式与上述类似,在具体的实验中可参照上述方法做相应的修改灵活运用。另外不同的备自投在时间的设置上也有一些不同,请示情况自行处理。TH--12微机型模拟断路器在做整组试验时可替代运行的高压断路器,并可提供跳、合闸的空接点给微机继电保护测试仪使用来控制投切故障量输出。下图为某保护装置的开关控制回路
