想要了解充气式试验变压器生产厂家-批发产品吗？点击观看我们上传的视频介绍，它将用更直观的方式展现产品的特点和优势，让您对产品有更深入的了解。
以下是:充气式试验变压器生产厂家-批发的图文介绍
试验变压器接线准备（1）将接地线一端夹在地网上，一端接于本仪器的接地端子上。注意：地网的接地点应具有良好的导电性，否则会影响测量的正确性，甚至危及人身。（2）将试验变压器的输入端（即低压侧）用专用连接线与仪器的“A”端子及“X”端子连接。（3）将试验变压器的仪表端子用专用测试线与仪器的“仪表”端子连接。（4）将市电AC220V电源用专用电源线连接到仪器的“电源输入”端子。4.2 测试步骤（1）合上电源开关，仪器显示开机状态，分闸指示等亮。（2）若调压器在零位零位指示灯亮。（3）试验过程中观察仪器电流表及电压表的变化值，达到设定的试验电压后，按下计时按钮，开始计时，计时结束后将调压器调回零位，并从市电上取下专用电源线。4.3 试验结束后现场清理（1）关闭电源开关，拔下电源线。（2）将专用测试电缆线拆除并收好，方便下次使用。（3）拆除接地线，并整理好。5、运输与保养5.1 运输本产品运输时必须进行包装，包装箱应用木箱，包装箱内应垫有泡沫等防震层。包装好的产品，应能经公路、铁路、航空运输。运输过程中不得置于露天车箱，仓库应注意防雨、防尘、防机械损伤。5.2 储存仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。放置时不应紧靠地面和墙壁。5.3 防潮在气候潮湿的地区或潮湿的季节，本仪器如长期不用，要求每月开机通电一次（约二小时），以使潮气散发，保护电子元器件。5.4 防曝晒仪器在室外使用时，尽可能避免或减少阳光对液晶显示屏的直接曝晒。6.随机附件6.1 电源线 一套6.2 使用说明书一份6.3 测试线 一套7、售后服务（1）本仪器严格按照标准和企业标准制造，生产过程严格执行ISO9000标准，确保仪器质量。（2）本仪器享有12个月的保质期，在此期间由于制造上的原因而使质量低于特性要求的本公司将免费予以维修。（3）本仪器实行三包。（4）在仪器使用寿命内，本公司将长期提供仪器的维护、使用培训、配件供应等相关服务。（5）如果在使用中发现问题，请及时与本公司联系，我们将根据情况采取不同方式：维修指导，或返厂维修。
01源头工厂，海量货源
天正华意电气设备(深圳市分公司)，拥有自建大型厂区，海量货源，满足客户的供货需求
02优良产品，保障质量
公司生产的 微机继电保护测试仪都是优良级别产品，保障产品的质量
03售后服务，让您无忧
天正华意电气设备(深圳市分公司)，为您提供售前，售中，售后服务

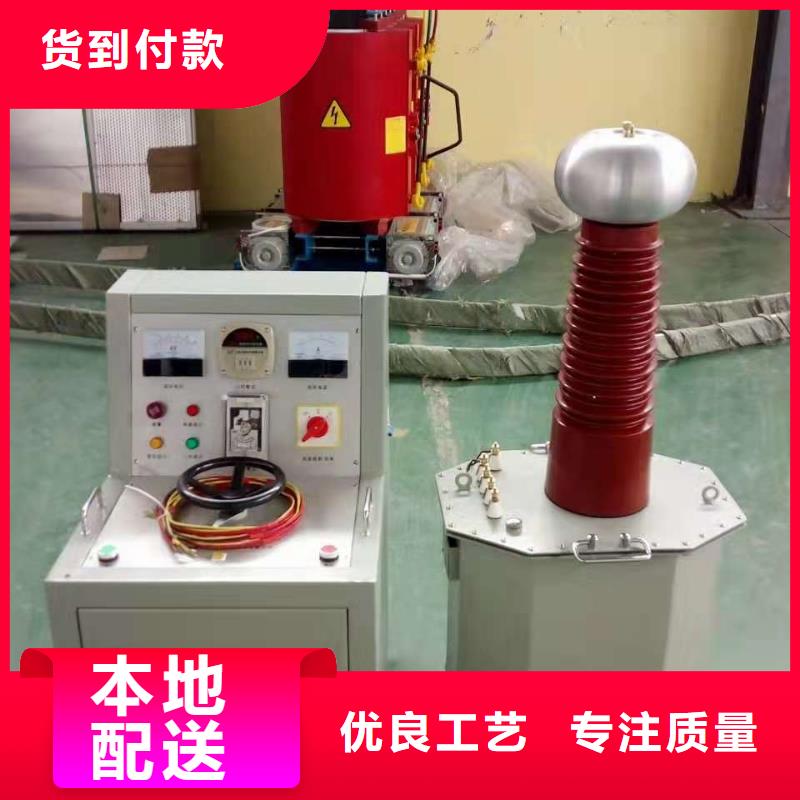

充气式试验变压器生产厂家-批发
试验变压器备注：电压单位为kV ，电流单位为mA ， 频率单位为Hz，时间单位为s。2.功能按键：包括工作模式、测量项目、功能、参数设置四部分。2.1 “交流”、“直流”按键：用于转换交直流工作模式。2.2 “电压”按键：用于允许或禁止保持时间捕捉的功能，窗口3如果显示“――”，表示禁止，此时按“电压”按键，则允许捕捉保持时间，并且窗口3显示保持时间。再次按“电压”按键，则再次禁止该项功能。当电压信号上升到设置的启动电压后，仪表开始计时，当电压信号下降到设置的启动电压的90％后，仪表计时停止。由于要处理瞬态信号，仪表在捕捉保持时间时电压档位被锁定，所以在不需要捕捉保持时间的场合，用户应尽量禁止保持时间捕捉，以便得到的电压精度。2.3 “电流”按键：用于转换测量模式，当该指示灯点亮时，窗口2显示电流值。2.4 “F1”按键：用于切换窗口2的实时测量电流或电流值的显示，当本键指示灯点亮时，窗口2显示“P XXXXX”,为值，否则显示实时测量值。2.5 “F2”按键：用于手动电流值。在下次电流测试开始之前，用户应及时手动已有的电流值。另外，仪表的工作模式或测量项目被转换时，电流值会自动清零。2.6 “失真度”按键：用于转换测量模式，当该指示灯点亮时，窗口2显示失真度值。2.7 “锁定”按键：用于锁定本次测量数据。 2.8 “设置”按键：进入设置状态，或设置项换页。2.9 “”按键：循环右移位，改变设置参数的当前数码管（闪烁位）位置。2.10 “”按键：循环增加设置参数的当前闪烁位的值。3．特殊字符显示含义1）r ：显示在窗口2，提示该窗口显示的是纹波系数；2）t ：显示在窗口2，提示该窗口显示的是失真度；3）F-ERR ：显示在窗口1，提示当前输入的电压信号不可以进行失真度分析；4） -OL- ：提示当前输入的信号值超过测量范围。
试验变压器泄露试验中限流电阻R1选择在额定输出电压时，输出端短路电流不超过高压硅堆的整流。如电压硅堆的整流电流为100mA时用于60kV的试验装置中，限流电阻按R1＝60/0.1＝600kΩ选择。限流电阻还应具有足够的容量和沿面放电距离。高压滤波电容C1一般选择在0.01~0.1μF，当被试品的电容量很大时，C1可省略不用。泄露试验的操作及注意事项(1) 试验前应先检查被试品是否停电，接地放电，一切对外连线是否擦干净。要严防将试验电压加到有人工作的部位上去。(2) 接好试验装置的接线后，应复查无误后才可加压。应特别注意检查高压设备及引线与地、与操作人员的距离，被试品的外壳是否可靠接地，要按规程中所规定的内容进行试验。(3) 对于大电容量设备应缓慢升压，防止被试品的充电电流烧坏微安表。必要时应分级加压，分别读取各级电压下微安表的稳定读数。(4) 试验过程中，应密切监视被试品、试验装置、微安表，一旦发生击穿、闪烁等异常现象应立即降压，切断电源，并查明原因，详细记录。(5) 试验完毕，降压，切断电源后应将被试品及试验装置本身充分放电。
