绝缘油介电强度测试仪-绝缘油介电强度测试仪放心之选

绝缘油介电强度测试仪技术指标1.光源：半导体激光器2.样品粘度：≤100cSt3.流速范围：5～60mL/min（30mL/min）4.在线检测压力：0.1～0.6Mpa样品温度：0～80℃5.粒径范围：1～500μm6.灵敏度：1μm或4μm(c)7.测量标准：GJB420B、SAE4059F-CPC、ISO4406、GB/T14039、GJB420A、NAS1638/SAE4059F、GOST172168.计数体积：1～999mL9.计数准确性：±0.5个污染度等级10.测试时间间隔：1s～24h11.极限重合误差：40000粒/mL12.数据存储：提供1000组数据存储空间，并支持U盘存储13.水活性范围：0～1aw（±0.05aw）14.水含量范围：0～360ppm（±10％）15.接口：USB接口、电源接口16.防护等级：IP67（防护箱）17.工作温度：-20～60℃18.电源：AC 220V±10％、50/60Hz或DC 12V19.重量：5.5kg20.体积：400×305×170mm四、仪器结构1.OUT：油品出口2.IN：油品入口3.USB：U盘接口，可将测试数据存储在U盘中4.DC：电源接口5.POWER：仪器开关6.显示屏：显示测试结果、操作菜单等7.打印机：测试数据打印输出 五、仪器安装1. 进排液管连接将仪器放置到待测系统接口的附近，保证位置稳固、无剧烈震动。使用管路将待测系统接口与仪器的进液口进行连接，将排液口连接到废液池。2. 安装或更换打印纸打开打印机上盖，安装或更换打印纸。先确认热敏打印纸安装方向，再将其放入打印机纸仓。注意事项：1.高压环境：如果待测系统接口的压力大于0.6Mpa，则需要加装减压装置（选配）。减压装置安装在待测系统接口与仪器进液口之间（图5-1）。2.开机后，仪器应预热10分钟后再进行测试。3.测试前应使用适宜的溶剂（如石油醚）清洗管路及进样狭缝，以保证测试的准确性。4.测试结束及更换检品时，必须使用适宜的溶剂（如石油醚）进行清洗操作，确保仪器管路清洁后方可关机或进行下一次测试。5.仪器进液口安装有滤网，当液样中杂质过多时会堵塞滤网，影响进样从而引起测试数据不正常，因此要定期清洗进液口滤网，清洗方法详见附录Ⅰ。

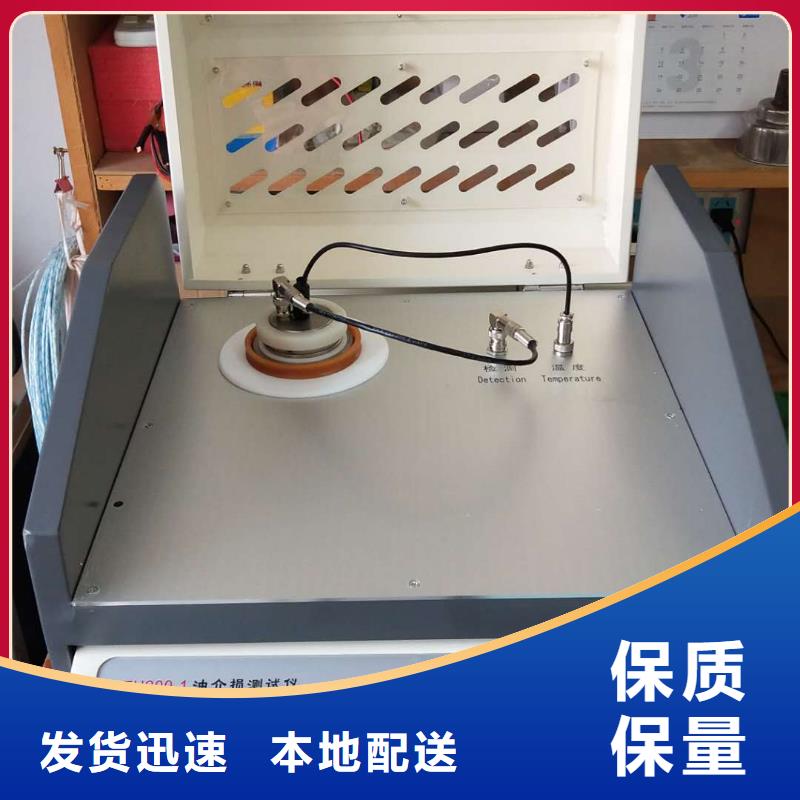

绝缘油介电强度测试仪电极杯的清洗极为重要，因为绝缘液体对极小污染的影响都极为敏感。拆开电极杯，先用溶剂汽油清洗各部件，再用洗涤剂洗涤，取出后用自来水冲洗至中性，用蒸镏水洗涤2-3次。将清洗好的电极杯部件，置于105-110℃干燥箱中干燥3小时，然后取出（应戴干净布手套）在干燥器中冷却到室温。3、电极杯：把内电极螺杆插入绝缘板中心孔内，将螺母拧紧（戴干净手套用手紧即可），拧上屏蔽罩。配电极杯后，注意不要用手直接接触电极或绝缘表面，先用试样油冲洗两次再注入试样油。注入试样前，先让样品瓶倾斜开慢慢摇动，使试样均匀（不可使样品产生气泡）。然后用干净的绸布或滤纸擦净瓶口，并倒出一些试样冲洗瓶口，再将试样徐徐倒入电极杯，放入内电极，轻轻旋转并来回拉动内电极数次，取出内电极，倒去电极杯内的全部试样，重复上述操作2～3次。让试样超过两电极的高度（约18毫升）。然后将杯放入仪器的加热器中，连好电极。配电极杯后，注意不要用手直接接触电极或绝缘表面，先用试样油冲洗两次再注入试样油。然后将杯放入仪器的加热器中，连好电极。4、开始试验打开仪器电源，首先在屏幕的主菜单上检查设置温度、油号、时间是否正确，如有必要可按第四项所述方法通过键盘修改设定，各种数据设定后如不修改仪器会保存不变。
