高低压开关柜通电试验台请勿在易爆环境中操作。保持产品表面清洁和干燥。目 录一、系统概述、技术参数4三、面板示意图5四、使用说明5五、操作说明5六、注意事项6七、保养维修6八、运输与贮存6九、开箱及检查7十、其他7一、系统概述TH-III型高低压测试通电台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数输入电源：三相四线AC380V输出电压及电流：1. 单相AC 100V输出（固定值）（控制空开改装在面板上，文字注明） 2. 三相AC 0～30A输出 （控制空开改装在面板上，文字注明） 3. 单相12V、24V、48V、110V、220V、直流固定电压输出控制空开改装在面板上，文字注明） 4. 交流操作电压输出 三相AC 0 ~ 400V，电流小于30A （控制空开改装在面板上，文字注明） 5. 直流操作电压输出 DC 0 -400V （控制空开安装在面板上，文字注明） 6. 单相AC220V输出（固定值，插座形式）（控制空开安装在面板上，文字注明） 7. 三相AC380V输出，（固定值，接线柱） （控制空开安装在面板上，文字注明）以上空开从后面移出来，可安装在侧面或顶部方便操作，但空开需标明功能，不能像此台一样直接用铅笔画上去在控制操作台时启动哪个回路应该只有哪个回路电压或电流的输出，（各个回路应独立操作）不能出现感应输出、不能出现合闸电流回路有电压输出现象，不能出现合闸固定电压有可调交流电压输出现象，同理合闸交流可调电压不能出现其他回路电压或电流输出，只有在控制台同时合闸两个或两个以上分别对应合闸回路输出（具备各个回路同时合闸同时输出条件）。
天正华意电气设备(衢州市分公司)是浙江衢州本地一家有较大规模的现代化 微机继电保护测试仪企业。 微机继电保护测试仪产品实行严格的科学管理和完善的检验制度，限度的满足用户的需要，特殊规格可按样品、视图纸制造， 微机继电保护测试仪产品深受国内外客户好评。
高低压开关柜通电试验台PC机联机使用方法1. 仪器与PC机联机图10仪器与PC机之间通过RS232线相连。如果PC机不带串口，本公司将提供USB-RS232连接线。2. PC机软件配置将光盘打开后，可以看到一个“上位机”文件夹，将其拷贝到PC机的根目录中，打开此文件夹，如图11：图11其中“ZKC.exe”是本系统的主执行文件，“DATA”文件夹为试验数据目录，试验数据以时间为文件名存储。导出的EXCEL格式的数据也放在此文件夹。双击“ZKC.exe”执行文件，打开主界面，如图12：图12 PC主界面3．软件使用（1）打开文件：打开以前的数据文件，可以添加试验记录，或进行打印。（2）保存文件：保存试验数据为数据文件，可以在PC机存储。（3）导出EXCEL：可以导出当前的数据为EXCEL文件，文件内容如图13：图13（4）打印预览：可以查看当前试验数据的报表，如图14：图14（5）试验界面：进行与仪器联机，进行试验操作，并导入试验数据。（6）退出系统：可以退出本系统软件。（7）打开“帮助”菜单，选择“帮助文档”可以打开帮助文档的电子版。4. 试验方法打开“试验界面”，如图15：图15 试验界面（1）一个试验数据文件只包含一个直流断路器的试验数据，因此额定电流是不变的，试验首先设置额定电流。额定电流改变，将认为已经更换了新的直流断路器，系统将会清空以前的试验记录。（2）按“动作显示”将显示本直流断路器的安秒动作试验数据，左边是数据形式，右边为数据曲线。

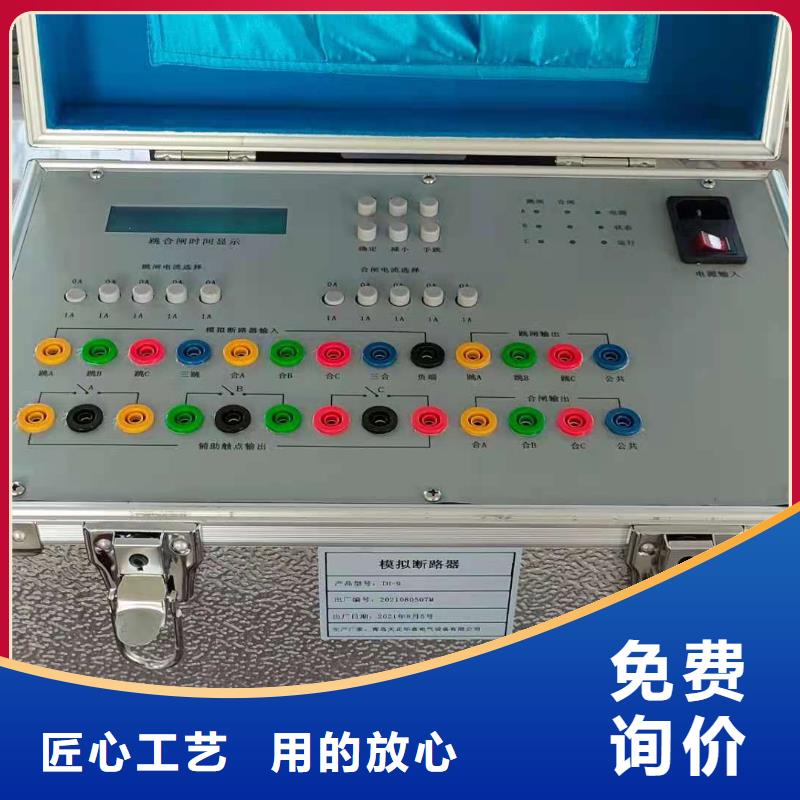

高低压开关柜通电试验台可模拟装设有双跳闸线圈的断路器动作特性。使用中如果有两路跳合闸电流，应分别接入跳闸Ⅰ、Ⅱ回路。如果只有一路跳闸电流，可将跳闸电流接入任意跳闸回路，也可以将同一相的跳闸Ⅰ、Ⅱ回路并联增大跳闸电流。
辅助触点输出Ⅰ组接点与跳闸线圈Ⅰ相对应，每相有一对常开一对常闭接点，辅助触点输出Ⅱ组接点与跳闸线圈Ⅱ相对应，每相有一对常开及常闭接点。接点输出的动作状态与对应的跳合闸状态对应。需要注意的是，输出接点Ⅰ与输出接点Ⅱ动作是相互独立的，例如当只有跳闸Ⅰ回路有跳闸电流时，输出接点Ⅰ状态翻转（对应跳闸后状态），输出接点Ⅱ并不翻转，当跳闸Ⅰ、Ⅱ同时有电流时，输出接点Ⅰ、Ⅱ才能同时翻转。使用时应特别注意不能接错。
6、双路试验接线图3 模拟断路器与保护测试仪
配合进行保护装置整组传动试验系统接线图
模拟断路器与测试仪及保护装置相配合使用，替代实际断路器，可以进行保护装置动作跳合断路器的整组传动试验，请参见图3。图3是按双跳闸电流线圈试验接线，当只有一路跳闸电流时，另一路不接。
在保护装置的测试过程中，模拟断路器在二次回路中的接线方法是将实际断路器的跳、合闸线圈的接线从二次回路中退出，将模拟断路器装置的A、B、C的跳、合闸线圈对应地接入二次回路中，与保护和测试仪配合，完成保护装置的整组测试（如图4，只以A相单组跳闸跳圈为例）。
