变压器测试台输入接口仪器的输入接口包括电流通道和电压通道，试验时分别进行变压器的电流和电压采样，图 5-1列出了几种常见的输入接口组合。电流通道：电流通道的接线端子具有字样的标识符。具有两个电流通道的产品中任何时刻都只有一个电流通道可工作，电流通道的选择在参数设置窗口中进行，5A 电流通道内置6A保险管，而且当采用5A电流通道外接电流互感器时，电流互感器的档位不能与另一个电流通道相同。电压通道：电压通道的接线端子标识分别是A、B、C、N。选择三相三线接线方式时需连接A、B、C端子进行采样。选择三相四线接线方式时需连接A、B、C、N，对于有中性点引出端子的系统N与中性点连接，中性点没有引出时接线端子N也不能悬空，需连接系统中确定的0电位点。否则测量的三相电压值是不可信的。试验编号是一个多可设置10位的数字序列，可作为本次试验或被试品的标识。额定容量是一个多为6位的整数序列，单位是kVA，额定容量的大小直接影响试验的计算结果。电缆电阻是试验电缆的电阻阻值，电缆电阻的大小影响损耗的校正值（P0、Pkn、Pk75）的计算，太大的电缆电阻设置将会得到一个不合理的测试结果，一般情况下可设置电缆电阻为零。高压电阻和低压电阻分别为变压器高压侧和低压侧绕组直流电阻的平均值。在负载试验中，当公式选择为 1时高压电阻和低压电阻的设置值影响PK＊值的计算,其它情况下没影响。高压电压和低压电压分别是变压器高压侧和低压侧额定电压值（线电压）。高压电压、低压电压和额定容量是计算变压器额定电流的依据，应该按照变压器的铭牌进行设置。电压变比是指连接外部电压互感器时互感器的变比值。没有使用电压互感器时，电压变比应设置为 1.0000。测试仪的电压测量范围是0到800V（可根据要求扩展至1200V），当超过这个范围时就要使用电压互感器（PT）进行降压，然后再引入本仪器进行测量。此时设置电压变比为PT的电压比值，测量时仪器显示的就是信号降压前的电压值。电流变比：在仅有一个5A电流通道的产品中，如果没有外接电流互感器（CT），设置电流变比为 5/5，有外接电流互感器时则按照所用电流互感器的电流比值设置。

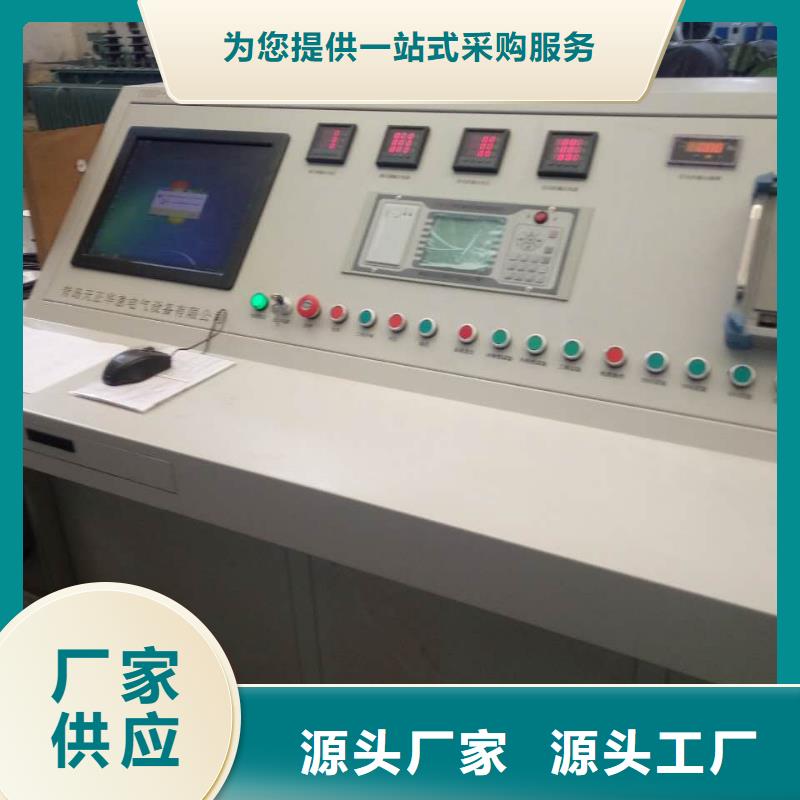

变压器测试台变压器综合试验系统设计要求采用分布式设计方案,即变压器的直流电阻测试、变比测试、空载特性和负载特性以及变压器的高低压工频耐压和感应耐压试验在一个台体上，各功能部分相互独立并可以自由组合。采用分布式方案的好处是既方便试验人员操作,也便于安装调试,可提高台体的可靠性。分布式设计可以在某一个单元或几个损坏的情况下，其他单元仍能正常工作，因台体为生产线上检测设备，使用极为频繁，所以应采用多种方式提高台体的可靠性。测试台上部内置低功率因数功率分析仪测试单元。下部内置电流(电压)互感器、输出继电器、各种工作指示灯以及按钮、各种接触器等。调压器、油浸式试验变压器因体积大或电压高均需外置。八、技术资料我方随设备供货时，提供的资料如下?运输方式：十、质量保证及售后服务1质量保证供方所提供产品的设计、制造、调试均严格按ISO9001质量保证体系标准执行。2质保期供方所供产品质保期为产品验收合格日期算起24个月，或从设备一件到货之日算起27个月，以先到日期为准，在质保内供方免费为需方服务；质保期过后，对维修设备所发生的费用，供方只收取成本费。所有产品均提供终身维修服务。3售后服务设备到货后，在接到需方通知后72小时内，供方派代表到现场指导安装、调试和试运行，并负责解决合同设备在安装、调试、试运行中发现的制造质量及性能等有关问题。对非供方责任造成的设备备件损坏，供方优先提供备件和进行修理。供方负责长期提供设备易损件或提供易损件供应商名单。我方派专人到现场安装调试直至交付使用，并为需方提供现场技术培训。在现场调试中，请需方提供以下试验环境：三相380V±10％、频率50Hz±0.1、容量不小于100kVA的电源和安装场地；现场安装调试所需电源及测试导线均由需方提供。
