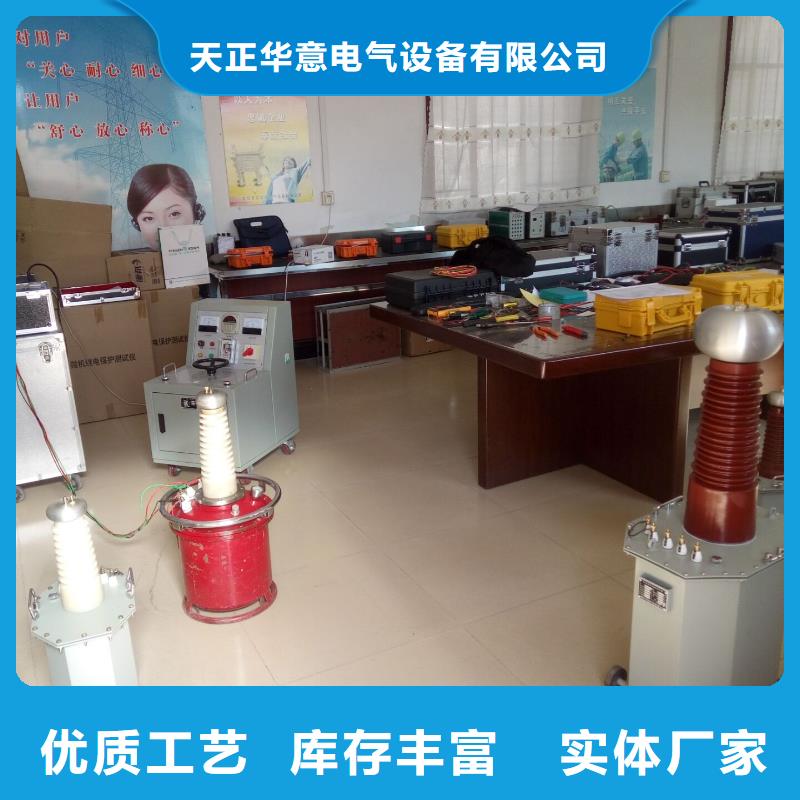

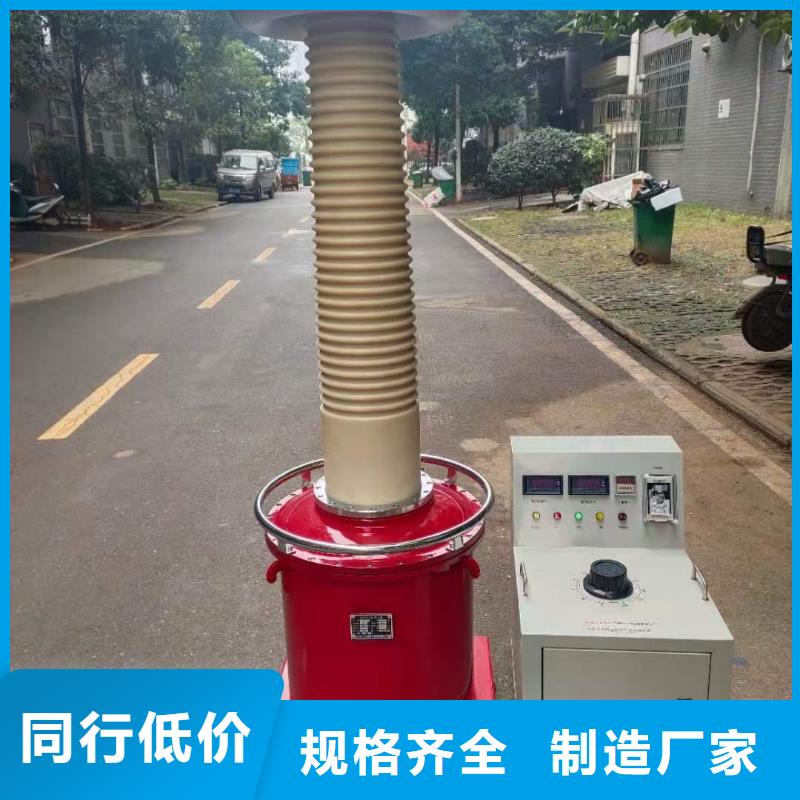

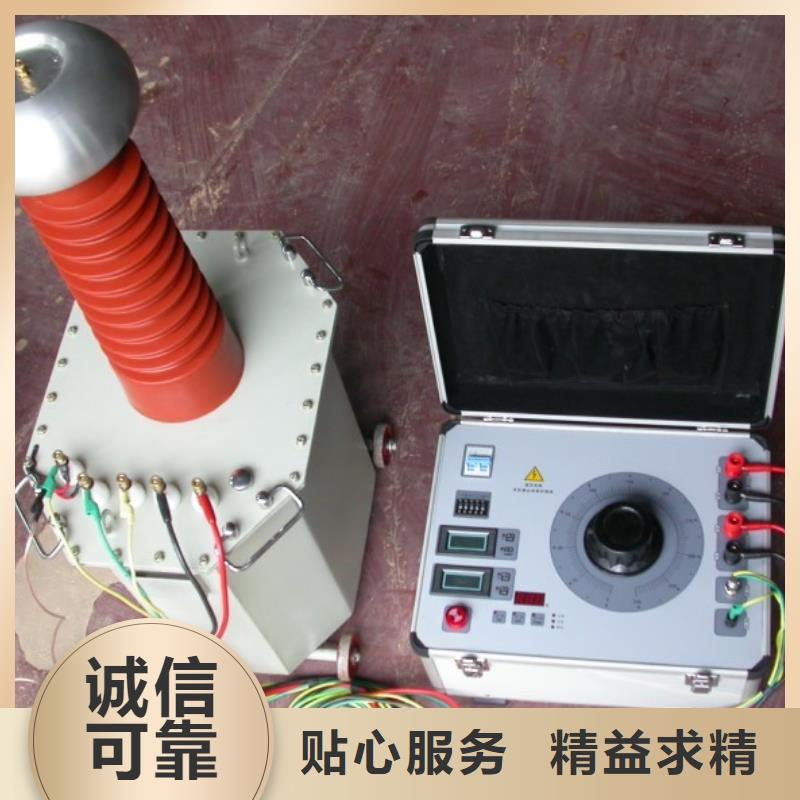

试验变压器使用方法1、单台使用1.1试验前，应将试验变压器的高压尾“ ┻ ”端可靠接地，且被试品的容量、输入电压、电流；输出电压、电流不得起过额定值，否则将危及人身与设备的。1.2操作前必须熟悉试验变压器与电源控制箱的电气原理及使用方法。1.3按接线图接线。1.4准备工作和措施就绪，空试一次设备。1.5接上被试品。1.6合上电源，控制箱(台)停止指示灯亮。1.7按下启动按钮，启动指示灯亮，将调压器回到零位。1.8顺时针均匀加压，注视电压表到达的阶段电压幅值及被试品情况直至额定试验电压。1.9持续规定耐压时间并注视电流表及被试品。1.10耐压时间到，注视kV表并迅速将调压器回零。1.11用放电棒经电阻放电，然后直接接地放电。1.12高压部分可能被充电部位一一放电，改变或拆除高压线引线，至此一次(相)试验终止。2、多台串激2．1概述我公司设计和生产用多台干式试验变压器串激组合成系列试验装置。由于分散组合都能方便使用，可适合现场多种需要。单个元件重量轻，运输和移动都很方便，使用有较高电压等级的部门在现场能顺利的取得较高的试验电源。2．2工作原理串激系列高电压试验装置，除电压的一级试验变压器外，都在高压绕组中串绕激磁绕组，该绕组和后一级试验变压器初级绕组参数相同。由控制箱（台）供给第I级试验变压器的初级绕组电源。第I级高压绕组尾端和外壳接地，首端则和第II级试验变压器高压尾端及外壳连接。由第I级串激抽头供给第II级低压绕组的激磁电源，此时第II级试验变压器高压为第I级和第II级输出电压的叠加。同理，可叠加第III级。2．3组装接线2．4串级组合方式2．4．1当两台试验变压器作串级联接时，第I台与第II台试验变压器容量之比为2：1，总容量为第I台容量，总电压为两单台输出电压之和，电流为容量与总电压之比。例：5kVA/50kV与3kVA/50kV。两台串级使用时总容量为5 kVA ，总输出电压为100 kV，输出电流为50mA。

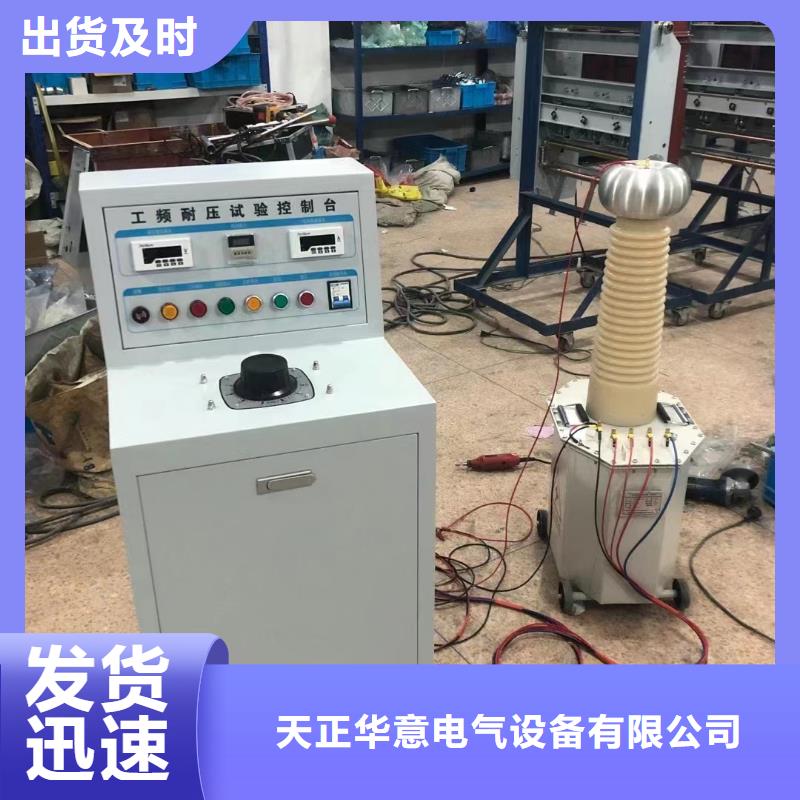

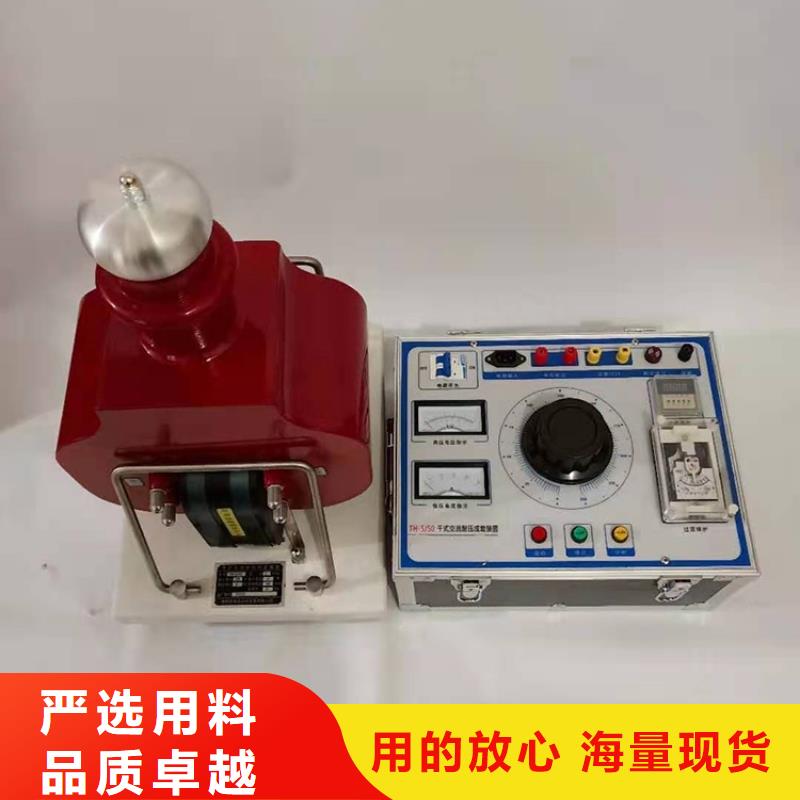

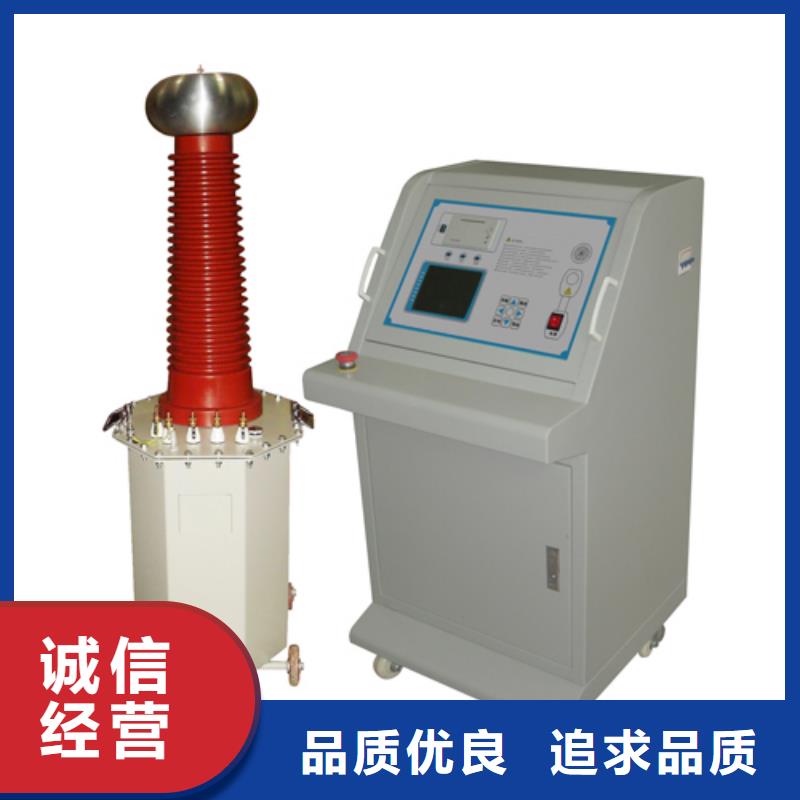

试验变压器概述本产品是轻型高压试验变压器的配套设备。其性能优越，功能多，体积小，重量轻，具有使用可靠，外观美观，操作维修方便等特点。二、结构及面板布置示意图本设备为箱式结构，箱体为铝合金机箱，所有电器元件均装在骨架上，面板上有电源连接电缆，便于安装和维修。本报警装置电路简单，性能可靠，具有计时、声光同步报警功能。面板元件布置如下、原理图附后。三、使用条件1.温 度：0℃～40℃2.海拔高度：＜1000m3.相对温度：＜85％4.工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和浸蚀性介质。四、使用方法1.按照试验要求将操作箱、变压器、被试品连接好。2.按照被试品正常试验所需电流大小和耐压时间，设定好过流继电器（-KA）及时间继电器（-KT）的动作值。3.插上电源插头，将调压器手柄旋到零位，绿灯（-HG）亮，可进行试验操作，操作时不要靠近变压器，以免发生危险。4.以上所有工作完成后，表示可以送电操作。按下启动按钮（-ST），一次主回路（-KM）吸合，调压器受电。顺时针旋转调压器手柄，调压器升压。此时零位灯（-HY）灭，工作指示灯（-HR）亮。密切注意电压表（-PV）的指示，当升到被试品规定的耐压值时，按下计时按钮（-ST2）并注意被试品的情况。5.当耐压计时到时，操作箱自动发出报警声，此时应立即逆时针旋转调压器手柄至零位，按下停止按钮（-SP）和计时按钮（-ST2），红灯灭，黄灯亮。试验完毕。6.在升压或耐压近程中，如发生短路、闪络、击穿等过流时，过流继电器（-KA）动作，切断主回路。此时应将调压器逆时针旋转至零位。
