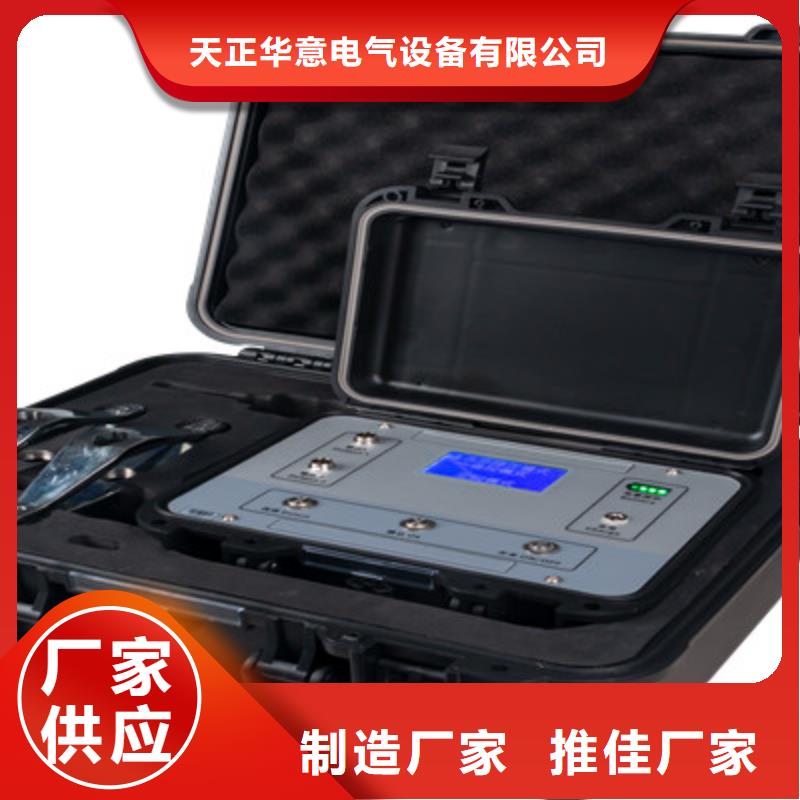

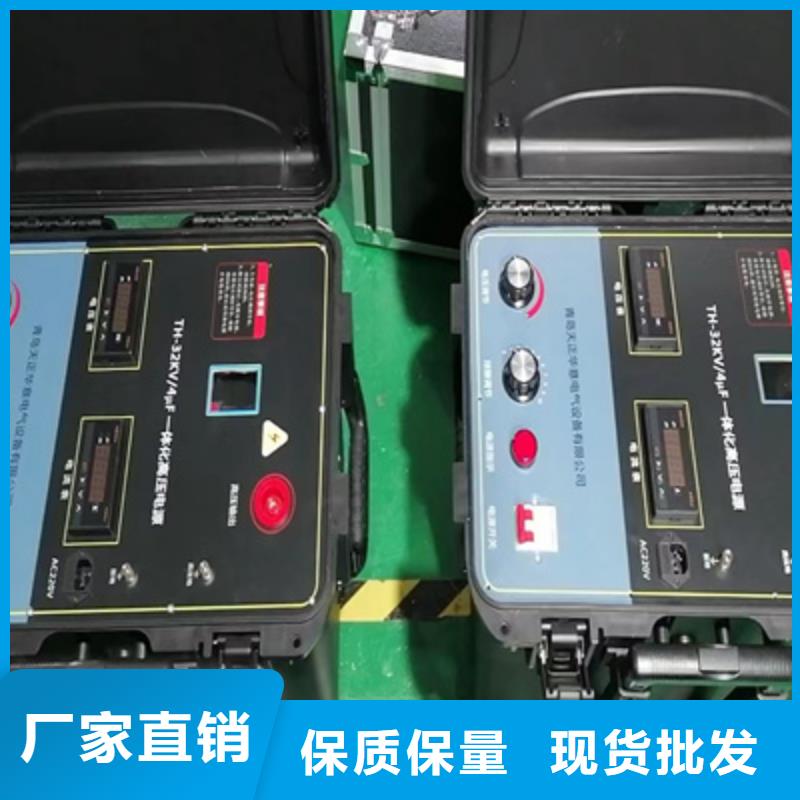

电缆故障探测仪 仪器面板结构示意图2．面板结构和功能键说明本仪器主机面板设有三个功能键：一个调节幅度旋扭①、一个垂直位移旋扭②、一个电源开关③。④是液晶屏显示界面，如图二所示。下面逐一说明它们的功能和使用方法。?幅度旋钮①：采样时调节此旋钮，可以改变测试波形在屏幕上的幅度（此项功能只对重新采样后的波形起作用）。?中值旋钮②：采样时调节此旋钮，可以改变测试波形在屏幕上的垂直位置（此项功能只对重新采样后的波形起作用）。?开关键③：按键为电源开关键。仪器10分钟无按键操作将自动关机。3.液晶屏幕菜单说明（图三）图三 液晶屏菜单显示示意图?采样方法按采样方法键，弹出子菜单。子菜单中包括3个选项为低压脉冲/闪络方法/速度测量，仪器默认选中低压脉冲，根据测量需要，可选择相应的采样方法。再按“采样方法键”退出此项功能。?脉冲宽度此菜单在高压闪络测试法中无效。按脉冲宽度键，弹出脉冲宽度选择子菜单。可根据测试距离选择合适的脉冲宽度按对应的子菜单键，可以对脉冲宽度进行选择。脉冲宽度大小为50纳秒、100纳秒、200纳秒、1微秒、2微秒、5微妙、8微秒共7个档位。当选中50纳秒脉宽时，电脑自动锁定读数精度为1米；当选中8微秒时，电脑自动锁定读数精度为8米；选择其他脉宽时，可以按读数精度键任意调节，仪器初始值为200纳秒。再按“脉冲宽度键”退出此项功能。?

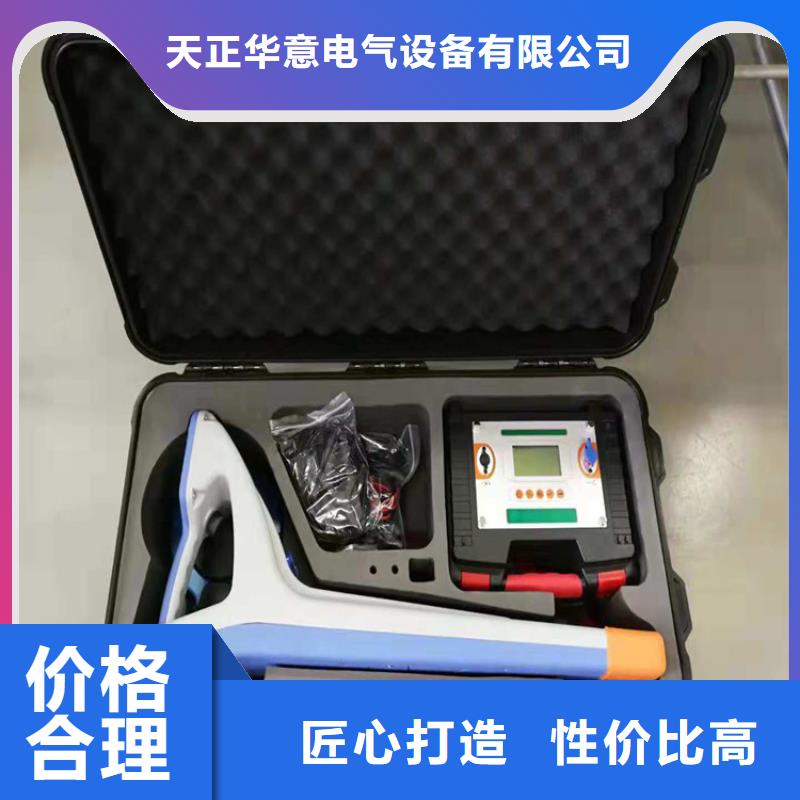

电缆故障探测仪跨步电压法使用教程。为了更快掌握电缆故障仪的使用方法，可用一根约30米长的电线模拟。如果在模拟的环境下能熟练使用仪器找到故障点，那么在实际使用中就会更方便了。如图：将电缆拉直放在地面上，电线两头剥皮露出铜线，电线一端接信号源，另一端埋入地下约10厘米（埋入点C就是我们要找的故障点）。启动信号源和手持机，频率就按默认的65kHz。1、将叉子贴着电线，平行于电线的方向插入地下，调节定点增益，使信号强度约为10（信号约10格）2、调节路径增益使电磁波信号在10格左右，沿着电线往C点走，如果偏离了电线，电磁波信号会减弱。3、沿着电线往C点走，每隔50厘米，将叉子插入地下，稳定后看信号强度，会发现信号强度逐渐增大。4、到了A点（距离故障点约3米），信号强度可能满格（15），这时调节定点增益，使信号强度约为10。5、再继续玩前走，每次走30厘米，会发现A到C信号强度越来越大，然后C到E又变小。这是因为电流由C点往外流，越靠近C点电流越大，检测到的信号也就越强。6、在B点调节定点增益，使信号强度约为10，从B点往D点走， 每次前进10厘米，会发现B点到C点信号变强，C点到D点变弱。当C点处于叉子的正中心时，信号弱，信号强度可能只有4左右。这是因为故障点到叉子两端的距离相等，故障点C到叉子两端的电压相等，方向相反，所以叉子两端的电压约为0，所以信号也约为0。7、然后垂直于电线（或者叉子）画一条线（图中虚线），从F点往G点走，每次前进10厘米，会发现和6一样的检测效果。沿着虚线，当C点处于叉子的中心时，信号强度小，约为3，其他地方都比较大。8、由此可以判定，实现电线和虚线交叉的地方就是故障点了，故障点可到10厘米左右。按上述步骤来回练习，熟练使用后就可以开始实际应用了。

电缆故障探测仪 近几年来，随着电网改造工程的实施，10kV配电线路由原来的“两线一地”供电方式改造为中性点不接地的“三相三线”供电方式。10kV配电线路供电方式的改变，增强了配电线路的绝缘水平，降低了配电线路的跳闸率，提高了供电可靠性，减少了线路损耗。但采取新的供电方式在实际运行中，经常的发生单相接地故障，特别是在大风、暴雨、冰雹、雪等恶劣天气情况下，接地故障频繁发生，严重影响了变电设备和配电网的、经济运行。故障发生后，由于线长范围广，采用以往凭经验，分段逐段推拉，逐级杆塔检查等传统方法进行排查，费时费力，停电范围大，时间电缆故障探测仪 本公司单相接地故障定位仪用于10kV故障线路停电后快速准确定位接地点，可以实现配网设备在出现故障的情况下的快速查找。减小线路检修人员的劳动强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。 二、组成、工作原理及操作步骤 农村的配网线路中更为接地十分常见，发生接地故障时，常用摇表和人工逐级登杆目测法来寻找接地故障点。我们知道，用摇表查线是要将线路反复多次切割后一段一段地摇，非常麻烦，且又非常很耗时，更何况摇表只能摇到2-3kV，对高阻接地或隐形接地故障是无能为力的；而人工逐级登杆目测法又要耗费大量的时间和大量的人力物力。这种落后的寻线方法与当今电网高度自动化水平极不相适应。无数电力工作者为解决这一问题做出了长时间的巨大努力，但至今仍然没有满意的结果。因而成为困扰电力部门几十年无法解决的一个重大技术难题。 本公司利用了公司经合了国内直流接地故障定位技术、小电流接地故障定位等原理，发明了“S注入法”原理，并成功研发的“高压恒流开路，交流信号自动跟踪定位”技术，基于傅氏算法，开发《配电网线路单相接地故障定位仪》，在10kV（35kV）配网单相接地故障定位的作业方法上取得了重大突破。它解决了因长时间找不到接地故障点而不能及时恢复送电引起的的客户投诉和因售电量减少造成的经济效益问题；也解决了因人海战术即人工逐级登杆查找接地故障而耗费大量人力物力的问题。 使用该仪器就可以在极短的时间内找出接地故障点，仪器内置电池供电，一次可以工作6小时以上，重量小于8公斤，实用方便，从而很好的解决了上述问题，并使停电查线更为准确、快捷、方便、轻松，具有传统方法所无可比似的优越性。
