断路器线圈带电分析仪

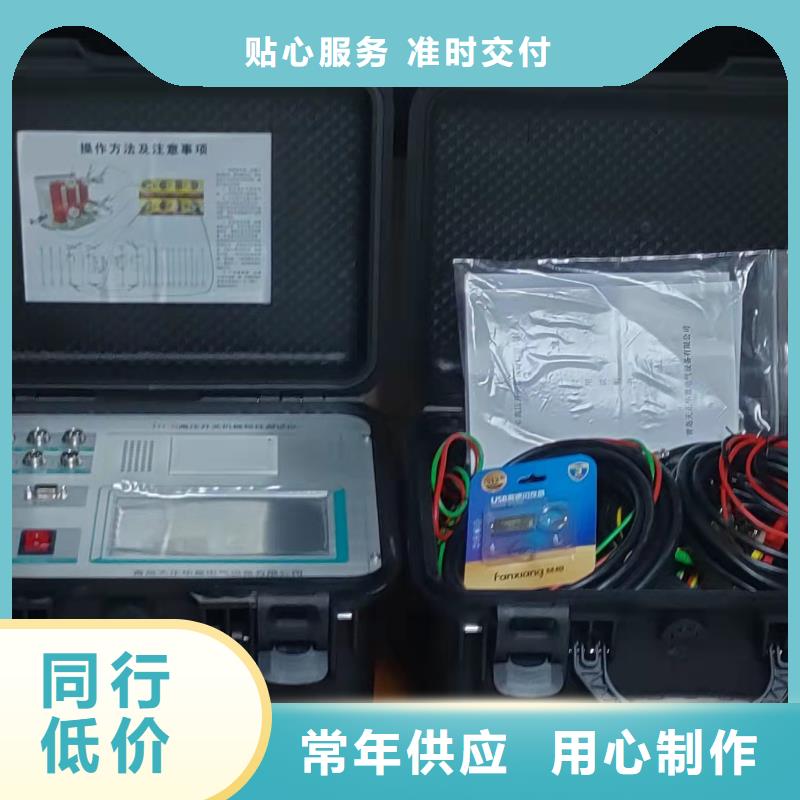

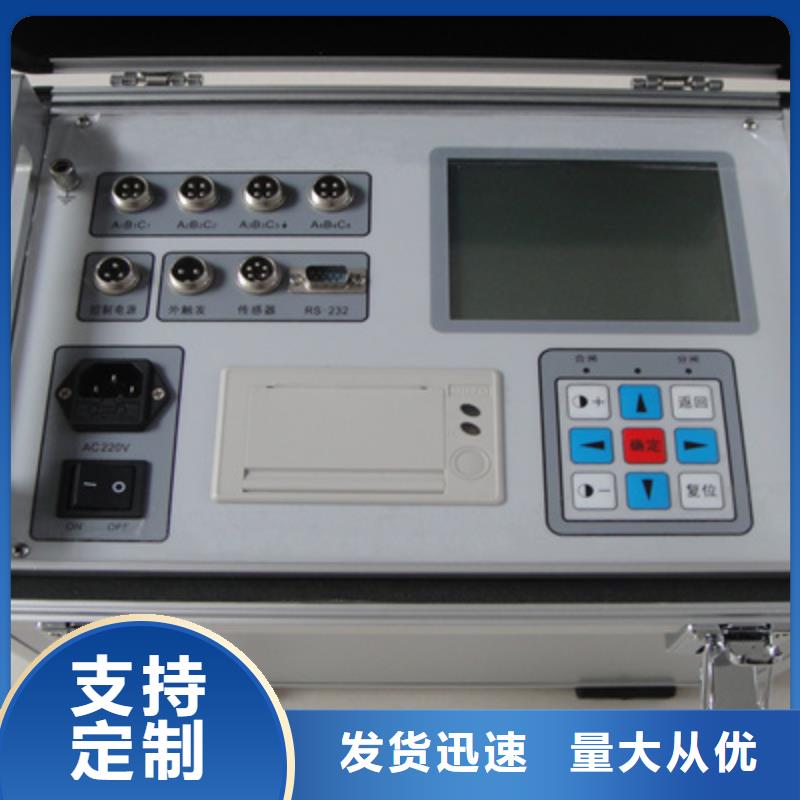

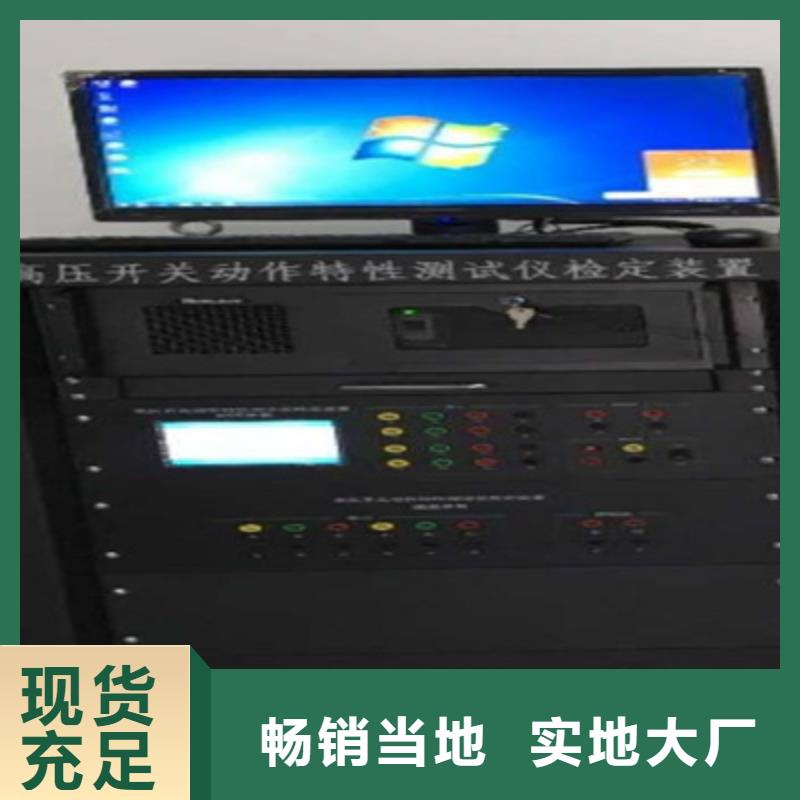

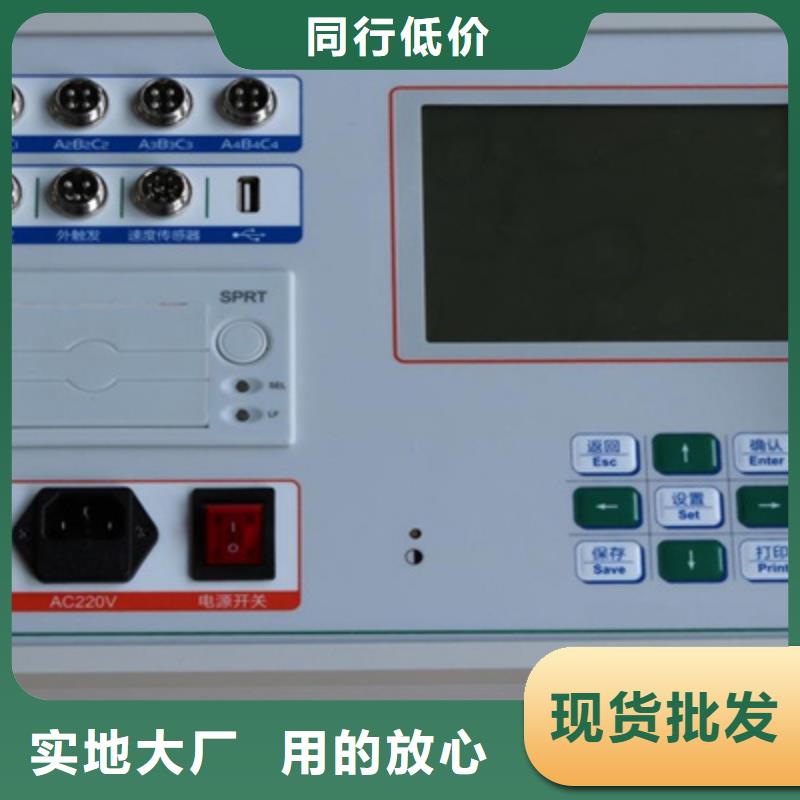

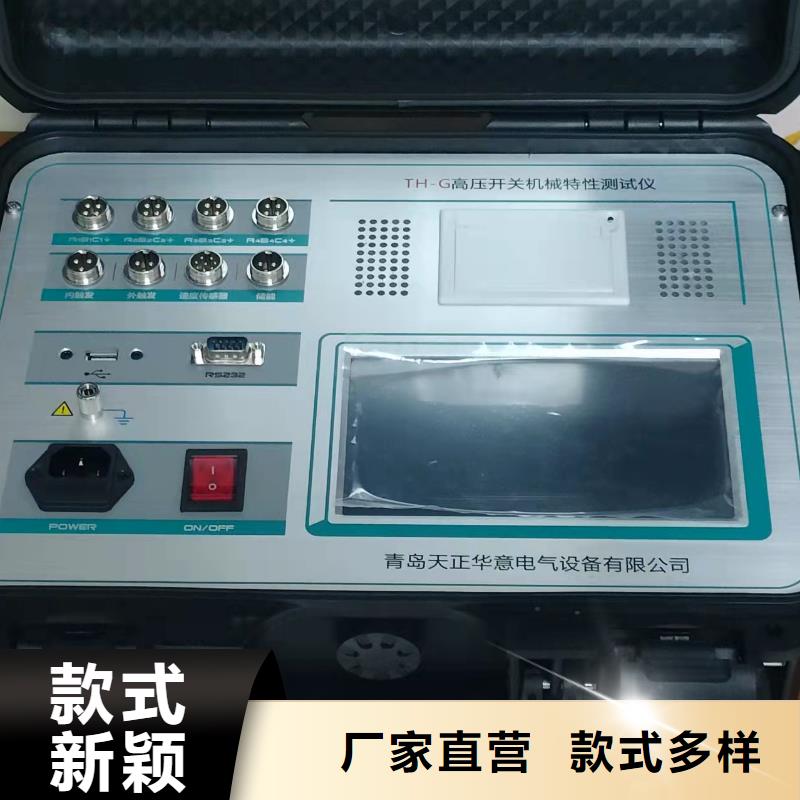

高压开关测试仪术语定义三相不同期：指开关三相分（合）闸时间之间的及小值差值。、同相不同期：指六断口以上的开关，同相断口的分（合）闸时间差。弹跳时间：指开关的动、静触头在合闸过程中发生的所有接触、分离（即弹跳）的累计时间值（即次接触到完全接触间的时间）。、分闸时间：处于合闸位置的断路器，从分闸脱扣带电时刻到所有各极弧触头分离时刻的时间间隔。、合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。、重合闸时间：重合闸循环过程中，分闸时间的起始时刻到所有各极触头都接触时刻的时间间隔。、刚分（合）速度：指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，以10ms为例，对分闸而言是指分闸后10ms内的平均速度，对合闸而言是合闸前10ms内的平均速度。、开距：指开关从分状态开始到动触头与静触头刚接触的这一段距离。、分（合）闸速度：指分（合）闸瞬时速度中的值，一般来说，该值应出现在开关刚分开或合上的这一段这一点可从速度、行程曲线中判断。、分（合）闸平均速度：指开关动触头在整个动作过程中的行程与时间之比。仪器面板介绍：金属触头测试端口：测量12个主触头、6个主触头和6个辅助锄头的合（分）闸时间、不 同期、弹跳时间、弹跳次数等参数。内触发：是指仪器输出DC30～260V可调直流电源，默认为DC220V，进行分、合闸操作。外触发：不使用仪器内部直流电源，而是采集断路器分（合）闸线圈的电压信号（交流、直流均可）为触发的方式。主要针对合（分）闸线圈电流很大仪器无法驱动的断路器使用，如 老式的少油断路器、单线圈的永磁断路器等。合闸电阻测试端口：测量带合闸电阻触头断路器专用。石墨测试通讯接口：测量石墨开关触头断路器专用。接地柱：现场做实验时，请先接好接地线。速度传感器接口：连接直线传感器和旋转传感器以及传感器的接口。打印机：现场打印所测量数据。触摸彩色液晶屏：触摸操作，参数设置、测量、数据等显示。六、断口线、合分闸控制、传感器安装方式：6.1.断口接线方式：该仪器共设二个断口测试输入接口，每个断口共四线，分别为A1(黄线)、B1(绿线)、C1(红线)接三相动触头端，GND(黑线)静触头（三相短接），总共可对六断口的断路器(开关)的测试取样。下图中以三断口和六断口断路器连接为例，断口测试输入接口都用上，连接方式为：A1、A2、接断口输入的黄线，B1、B2接断口输入绿线，C1、C2接断口输入红线，对于三相三断路器连接就只需用前一个断口测试信号输入接口，其中A1断口为主断口。
