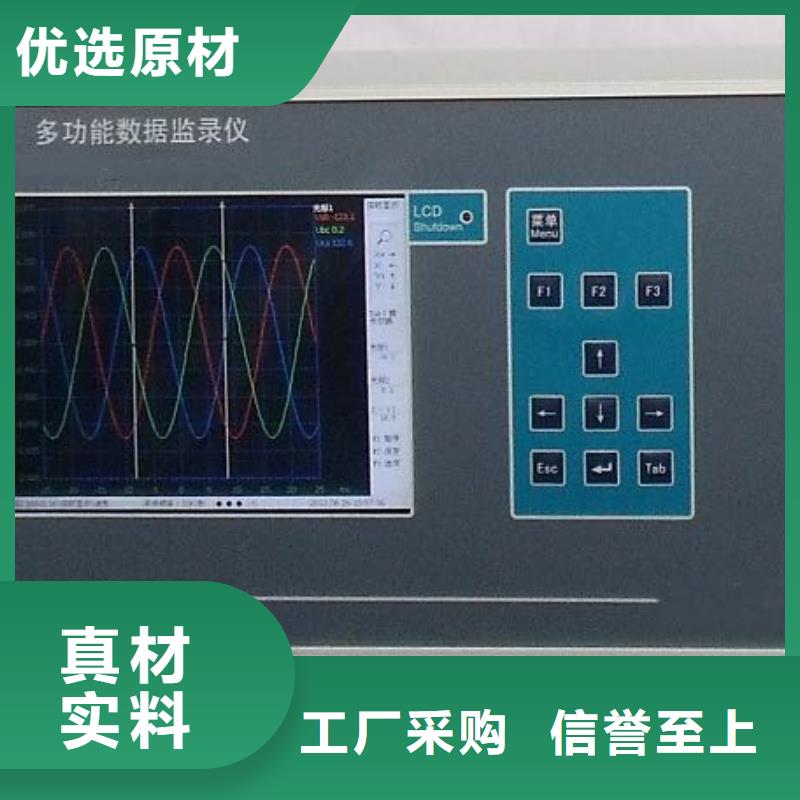

录波仪便携式故障录波仪，是以DSP、嵌入式操作系统为核心，采用三层体系结构，实现了数据采集、处理、传输、存储功能的便携式装置。基于DSP的先进数据处理能力，录波仪实现全数字模拟信号滤波，可以根据用户需要，灵活地采用不同的采样频率， 为100K/S，可用于暂态电气信号的录制分析。采用先进工控内核，结合嵌入式操作系统，、可靠地实现数据高级处理、传输、存储、显示功能。录波仪提供上位机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。上位机通过现场总线或局域网与录波仪连接，实现远程控制、数据共享、电气试验等功能。录波仪主要功能包括：故障录波：按用户预先定义的故障判据，录波仪实时监测被测信号，并在出现故障时，启动波形录制，同时通知上位机，录制的数据保存在 存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。实时监测：录波仪接入了16路开关量、18路模拟量。录波仪实时计算模拟量有效值，计算量值（频率、有功、无功、零序、负序等），并可实时计算谐波（同时计算3路， 21次）、矢量图（多4组，每组多包括6个模拟量）。所有以上数据，包括开关量状态、模拟量波形都可以实时显示。有效值、开关量可以实时传输给上位机。3天历史曲线：录波仪可以以每秒一点的频率，记录16路开关量和8个模拟量（任选、包括计算量），总计3天，循环记录，用以描述被测信号的长期趋势。录制的数据掉电不失。发电机总启动电气试验：录波仪可以方便实现任意二组参量的X-Y特性试验，可做曲线拟合。也可以替代振子示波器，录制任选的模拟量有效值。功能覆盖发电机空载试验、短路试验等，以及励磁调解器阶跃试验、灭磁试验、零起升压试验等。录波仪进行电气试验，可提高试验效率、测量精度和数据处理能力，实现电气试验的自动化。录波仪可用于电力系统或其他行业的关键设备的在线监测；也可作为便携式仪器，用于各种工业设备的故障的监录、分析；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。

录波仪TH-608CDM便携式故障录波器接入了16路开关量、附近32路模拟量。实时显示波形、附近谐波、附近矢量图，并实时计算模拟量有效值、附近派生量（频率、附近有功、附近无功、附近零序、附近负序等）。模拟量波形可实时传输至上位机。长时录波：长时间连续记录模拟量、附近开关量波形。长可记录31天，可选采样频率为10kHz。发电机总启动电气试验：可以完成新机组或大修后的电气试验项目，提高了测量精度和数据处理能力，实现电气试验的自动化。试验项目包括发电机空载试验、附近短路试验、附近频率特性、附近进相试验、附近甩负荷试验、附近转子交流阻抗、附近同期装置校验等，以及励磁调解器的各项试验，例如阶跃试验、附近灭磁试验、附近零起升压试验等。

录波仪四、参量配置录波仪配置的参量包括有24路模拟通道、24路派生量、16路开关输入量。用户可以调整这些参量的设置。录波仪本机可做部分设置，完整的设置功能需要联机后使用PC软件进行。参量配置功能由PMR.EXE的“功能菜单\参量配置”或TRIAL.EXE的“菜单\设置\参量配置”进入。在这个对话框里，对录波仪的模拟通道、派生量、开关量进行设置。4.1.模拟通道表格各栏的定义：通道：模拟通道序号。单击图标切换模拟通道的运行、禁止。运行，禁止。类型：录波仪定义了3种模拟通道类型，各自有不同的处理方法：交流通道：按均方根10ms计算一点有效值。直流通道：对采样值平均，每10ms生成一点有效值。转速通道：按信号过零点计算转速。名称：多18个汉字代号：多7个字符单位：多5个字符额定值：不能为零额定频率：对于交流通道、转速通道，输入信号的额定频率；直流通道输入0。小数位数：显示时取小数的位数。变比一次：PT、CT、分流器的一次值变比二次：PT、CT、分流器的二次值。当不需要设置变比时，将”变比一次”、”变比二次”二栏清空。对于转速信号，变比是极对数的含义。对于部分水轮机组，其转子上的测速齿 的齿数与其极对数相同，此时应将极对数输入对应的设置项。例如，某水轮机组的极对数为28，额定转速为107.1rpm，其安装于转子上的齿 的齿数也是28。此时，应将”变比一次”设为1、”变比二次”设为28，并将录波仪模块上的转速信号选择开关拨至1:1处。在运行时，仪表接收到的转速信号，是每分钟发生107.1×28 = 3000个脉冲，仪表使用极对数（28）计算：3000 / 28 = 107.1rpm，得到了机组实际的转速。设置的极对数值，不影响发电机功角的计算。对于额定转速为3000rpm的火电机组，应将”变比一次”、”变比二次”二栏清空。此页面包含采样频率的选择，程序根据此时打开的模拟通道数，自动给出了可选的 采样频率。模拟通道数与 采样频率的关系请参见第二章技术规格中”同步采样频率”的说明。请根据信号特性选择采样频率。对于发电机总启动电气试验，录波仪的基本采样频率（10KHz）可充分满足准确度、响应时间的要求。4.2.派生量类型：派生量类型，见下表名称：多18个汉字代号：多7个字符单位：多5个字符额定值：不能为零小数位数：显示时取小数的位数参量1-6：参与计算的参量，见下表设置要求：1．模拟参量，含模拟通道和派生量，名称和代号必须 。2．模拟参量额定值不能为零。3．如果设置了模拟通道变比，则变比一次、变比二次都不能为零。4．派生量的参量1-6，依据类型不同，需要正确选择。
