陵水县单绳缠绕式天轮生产基地

每个游动轮的轮毂与轴之间各装有 2 个滚动轴承作为支承，各轴承之间通过轴套进行轴向定位，当各钢绳的线速度不完全相同时，每个游动轮与轴之间通过轴承可自由灵活地相对转动。在每个游动轮毂上留有注油孔，使润滑脂能够定期注入到轴承内。由于该部位的轴承运转速度极低，该轴承的理论使用寿命可达 15 年以上。鹤壁万丰矿山机械制造有限公司设计天轮装置时除了在结构上应满足强度和刚度要求外，还应重视工艺和安装方面的特点。该结构在设计制造过程中需要注意的是滚动轴承内外圈与天轮轴及游动轮毂的合理配合，如果配合选择不当，会造成无法正确安装或无法正常使用。

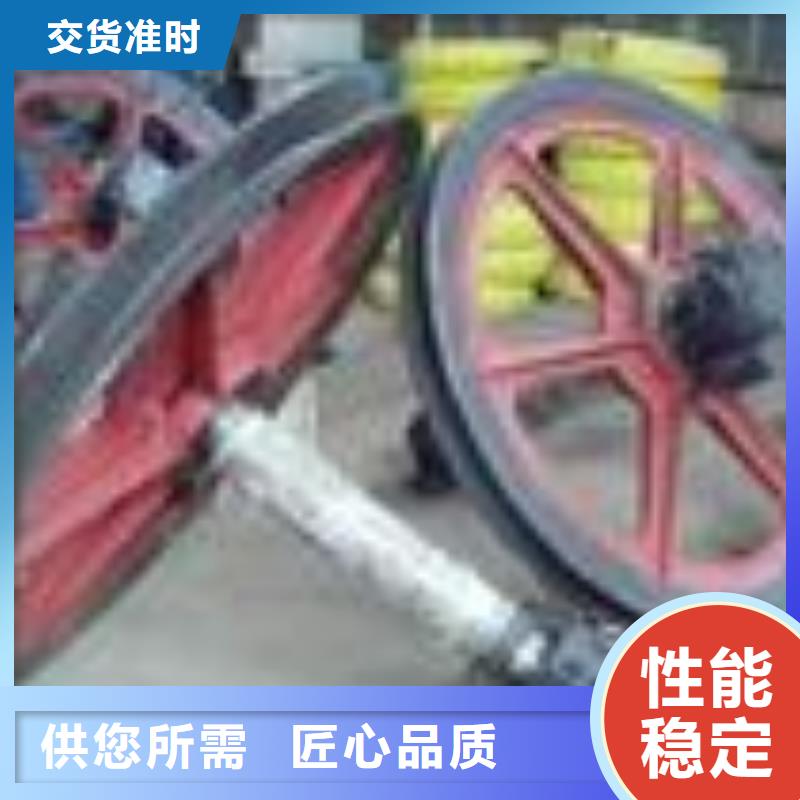

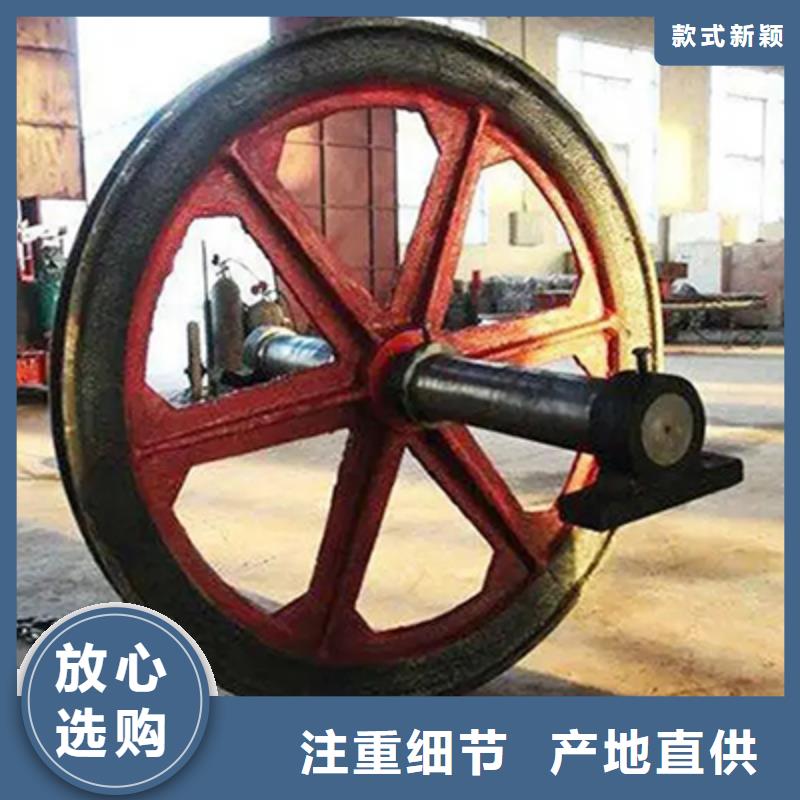

游动天轮装置单绳缠绕式游动天轮由天轮、天轮轴、铜瓦、轴承、轴承座组成。和固定天轮相比，游动天轮的结构基本相同，其不同点为： 天轮与天轮轴之间没有平键，而是装设有铜瓦，铜瓦内孔与天轮轴之间为较大间隙的动配合，并 且设有润滑油口，以保证天轮可自由地在天轮轴上沿轴向自由游动。机天轮装置种类： 1 、单绳缠绕式机天轮装置2 、多绳摩擦式机天轮装置和导向轮装置一、单绳缠绕式机天轮装置单绳缠绕式机天轮安装在井架的上部平台上，用来引导钢丝绳转向， 规格有： 固定天轮，游动天轮，凿井天轮。

天轮又叫绳轮，是设置在井架或暗井顶部，承托钢丝绳的导向轮。矿井立井井架上方调节钢丝绳运动方向的定滑轮,他承载着罐笼、吊桶或者立井箕斗的重量，也常常被看作矿井的标志。按《煤矿规程》，设备的天轮的小直径与钢丝绳直径之比值应符合：井上装置的滚筒和围抱角大于90°的天轮，不得小于80；围抱角小于90°的天轮，不得小于60；井下围抱角大于90°的天轮，不得小于60；围抱角小于90°的天轮不得小于40。鹤壁万丰矿山机械制造有限公司始建于1985年，是一家集研发、制造、销售、服务于一体的现代化矿山设备制造企业，公司主要从事建井设备制造、矿井设备制造及电气自动化生产。公司主要产品有矿井机、凿井井架、 井架、JZ凿井绞车、立井移动金属模板、中心回转抓岩机、吊钩、吊桶、灰桶、天轮、矿车等矿山设备。
