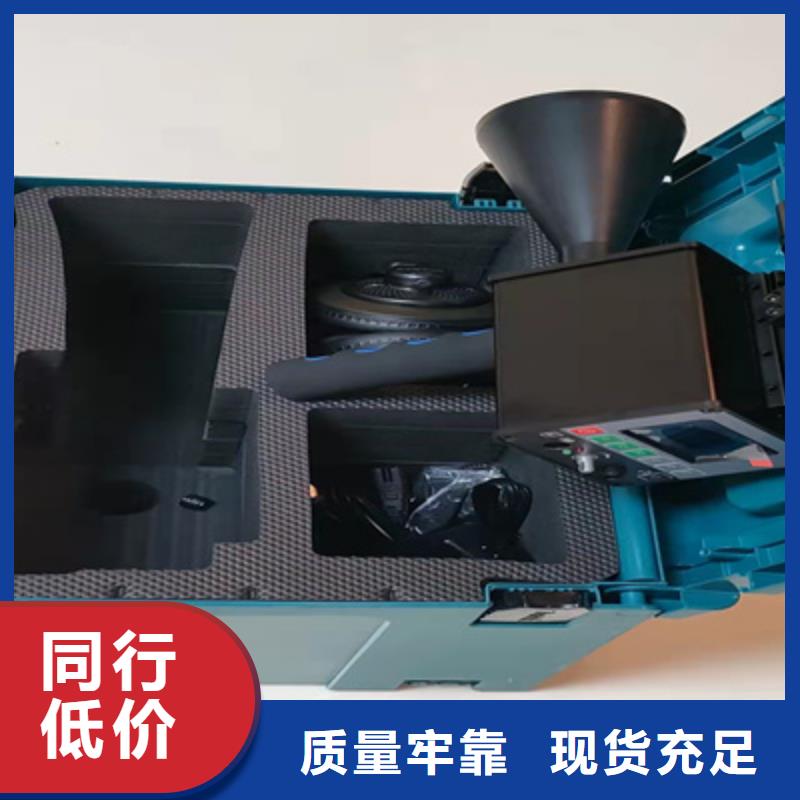

手持式超声波局部放电检测仪概述近十年来，我国城市电网中大量采用XLPE电力电缆输配电。但是这种电缆的绝缘结构中往往会由于加工技术上的难度或原材料不纯而存在气隙和有害性杂质，或者由于工艺原因，在绝缘与半导电屏蔽层之间存在间隙或半导电体向绝缘层突出，在这些气隙和杂质处极易产生局部放电（PD），同时在电力电缆的安装和运行过程当中也可能会产生各种绝缘缺陷导致局部放电[2]。由于XLPE等挤塑型绝缘材料耐放电性较差，在局部放电的长期作用下，绝缘材料不断老化终导致绝缘击穿，造成严重事故。据有关资料统计，电力系统中的电力电缆的事故主要发生在端头及中间接头，事故原因很大程度上取决于接头的施工条件和施工技术。为了保证电力电缆的运行，要求在接头做好后进行耐压和局部放电的试验。同时，对已经进入运行的电缆也能经常测量其局部放电以评估其绝缘状态。针对运行的电缆，通过测量端头及中间接头的接地线的高频脉冲电流信号，然后根据信号的时域波形、幅值相位（PRPD）谱图以及频谱等综合判断电缆是否存在异常。技术原理简述系统采用模块化设计，其结构原理如图所示。系统的总体结构如上图所示，通过安装在交叉互联接地线上的高频电流接地传感器，来耦合电缆接头处的脉冲电流信号；耦合到的脉冲信号通过同轴电缆传送至测试仪的前端处理采集单元，对模拟信号经过放大处理、模数转换后获得电缆接头处的放电信号。将计算获得的放电数据写入存储单元并在面板上显示。系统的功能和特点1) 通过高频脉冲电流信号判断是否存在局放异常信号、局放异常信号的强度和可能类型，通过诊断定位设备进行故障诊断定位。2) 具备对局部放电信号幅值、频次、相位等基本特征参量进行检测和显示的功能。3) 提供局部放电三维相位分布图谱（PRPS）用于描述放电特征的图谱信息4) 具备放电类型识别功能，可通过图谱对比，判断电力设备中的典型局部放电类型。5) 提供不同类型信号（电晕放电、内部放电、沿面放电等）的相位图谱、放电脉冲时域脉冲波形、幅值、相位等特征参数。6) 提供局部放电一段时间的相位分布统计图谱（PRPD）用于描述放电特征的图谱信息7) 当现场噪声信号幅值较高时，可通过设置数字带通滤波提高抗干扰强度，分离出明显的典型放电脉冲

手持式超声波局部放电检测仪主机的开关1）开机：按下开机按钮接通主机电源，等待30秒时间主机将会启动，此时开机按钮为黄色灯。2）关机：关闭主机时，长按开机键，当主机屏幕变为黑色时，主机为关闭状态，开机按钮按键等为关闭状态。3）待机：当主机处于启动状态时，若长时间无操作，主机将自动处于待机状态，此时开机按钮将为红色灯。当主机处于待机状态时，点击任意按键即可打开主机。3.4 显示区1.手持式局放测试仪主机设置状态信息T 手持式局放测试仪主机已检测到一个触发，正在采集触发后信息。 手持式局放测试仪主机处于自动方式并正采集无触发下的波形。 手持式局放测试仪主机以扫描方式连续地采集并显示波形数据。 ● 手持式局放测试仪主机已停止采集波形数据。 S 手持式局放测试仪主机已完成单次序列的采集。2.手持式局放测试仪主机工具图标：变亮表示键盘锁定，上位机通过USB控制手持式局放测试仪主机键盘锁定。：变亮表示U盘已经连接，灰色则没有。：USB从口连接到计算机时变亮，否则灰色。3.5 菜单栏点击“MENU”菜单键后再显示界面底部会出现以下菜单栏根据检测时不同的更改需求点击菜单栏所对应的不同的F1-F5按键进行选择不同的设置选项进行更改即可。3.6 菜单栏介绍及操作 1、通道选择：点击“CH1”、“CH2”按键可选择当前通道。点击CH1即为选择1通道，再点击 “菜单”键时，即为设置或更改当前通道1的参数。点击CH2即为选择2通道，再点击 “菜单”键时，即为设置或更改当前通道2的参数。当前选择为1通道或2通道则观察下图红框位置即可，显示CH1则为通道1，显示CH2则为通道2。
