永磁式接触器动作特性试验台

高低压开关柜通电试验台直流保护电器的安秒特性一般在实验室或检测站进行测试，设备占地面积大，需要配置专门的充电装置和大电流负载箱，操作复杂；部分运行单位利用变电站蓄电池组对直流保护电器的级差配合进行试验，但无法准确测试其电流-动作时间特性。因而造成直流系统投运后，现场检修维护人员因不具备相应的测试手段和工具，无法检验直流保护电器的安秒特性是否满足要求。根据直流保护电器安秒特性测试的现实状况，本公司推出了一种适合变电站现场使用、便于携带、自动化程度高的直流断路器安秒特性测试系统，可以为运行维护部门提供直流保护电器动作特性的测试手段，对直流保护电器的动作特性以及级差配合进行校验，以便提高直流系统运行的可靠性，保证电网的可靠运行。TH-500 直流断路器安秒特性测试系统适用于额定电流1A～500A直流断路器的安秒特性测试，并可用于6A～150A直流熔断器的安秒特性测试。二、产品特点1.仪器既可以单独使用，也可以与PC机联机使用2.320×240液晶显示器、高速热敏打印机，人机对话全键盘操作方式，智能化工作全过程3.采用电力电子控制技术产生大电流输出，输出电流响应速度快、精度高、连续可调4.多个高精度传感器自动切换电流量程和高性能14位AD采集芯片5.具有掉电存储功能，可以存200组试验数据6.自动保存设置数据，掉电后开机后显示上一次的设置数据7.任选安秒动作试验方式和通流不动作试验方式8.联机使用方式时，可以操作控制仪器、导入试验数据、存储试验数据、生成数据报表、生成数据曲线、生成EXCEL报表等。

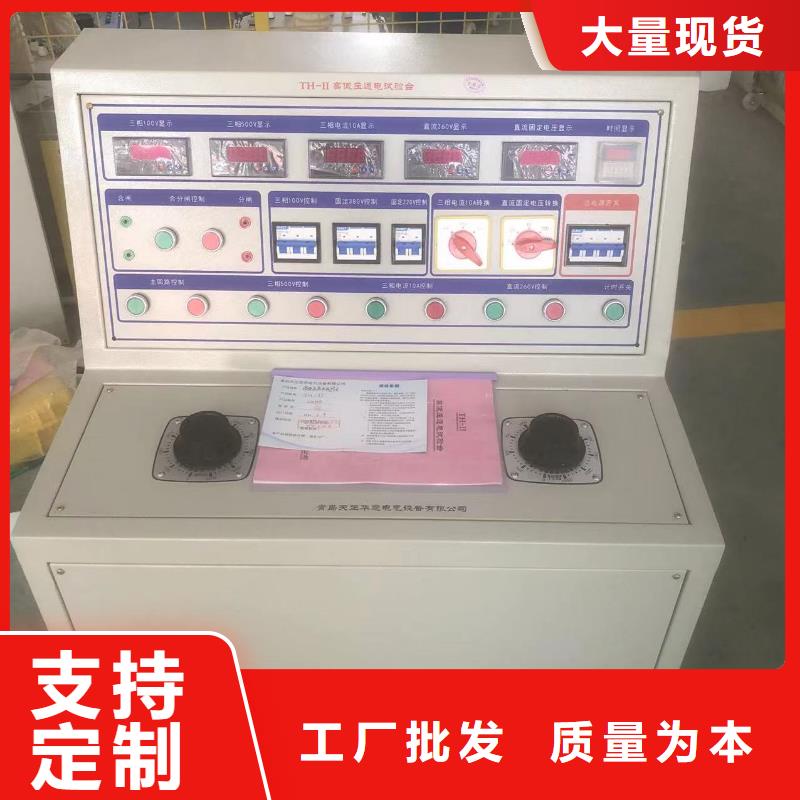

高低压开关柜通电试验台面板指示灯应该为合闸后亮红灯指示，分闸后亮绿灯指示，合闸按钮为绿色，分闸按钮为红色（指示灯与按钮分开，标明合闸按钮，分闸按钮，合闸指示，分闸指示）油漆不能出现多个颜色，如有碰撞补漆需同一种颜色.面板控制台旋转的两个按钮应该标明对应的电压或电流输出标识，例如，（直流电源输出旋钮、可调电压、电流输出旋钮） 8.带万向轮，数显表显示，数显表精度为0.5级，银灰色外壳9.工作环境： 0～40℃；环境湿度≤85％四、使用说明注意：1.每次试验必须确定调压器处于零位。2.电压，电流单独控制，可以同时输出。五、操作说明1.接通输入电源AC380V；2.切换“输入电源电压显示”转换开关，观察各项电压是否正常；3.将调压器回零，并按“启动”按钮，再按面板上“AC0~20A输出控制”合闸按钮。缓慢调节调压器旋扭,观察“AC0~20A电流指示”，升到要求值，在转换三相电流看是否达到要求，试验完毕后，旋转调压器旋钮使其回零位，按下“AC0~20A输出控制”分闸按钮，再按面板上的“停止”按扭，断开总电源开关。4.三相AC100V输出 合上总闸按钮直接在背板接点试验。5.三相AC0~400V输出 合上三相AC0~400V输出的合闸按钮缓慢调节调压器旋钮，观察三相AC0~400V电压指示，升到要求值，在转换三相电压看是否大达到要求，试验完毕后，旋转调压器旋钮使其回零位，按下AC0~400V输出的分闸按钮。
