微机继电保护校验仪



为了满足市场上对 微机继电保护测试仪不同规格和工艺质量的需求。现每年自主研发或应客户需求开发设计推出多款 微机继电保护测试仪新品。 “诚信、务实、创新、开拓”是公司的生存信念,凭着的产品和优质的服务,天正华意电气设备(凉山市分公司)与国内众多公司、政府单位建立了稳定的业务合作关系,获得客户的一致好评。 我们愿以高品质的 微机继电保护测试仪产品、优惠的价格、快速周到的服务与您共同创造出更美好的明天!

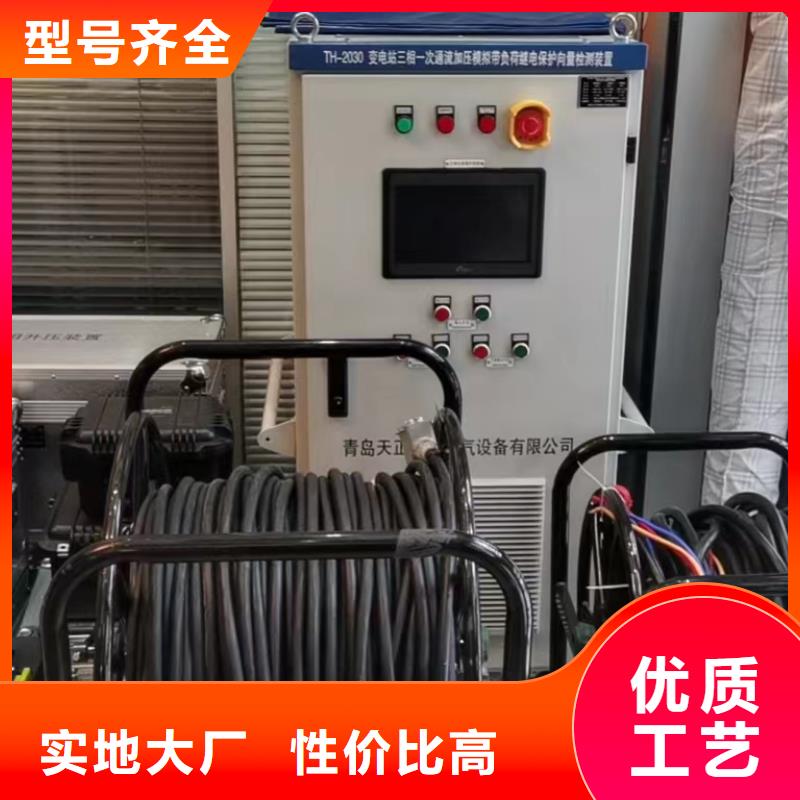

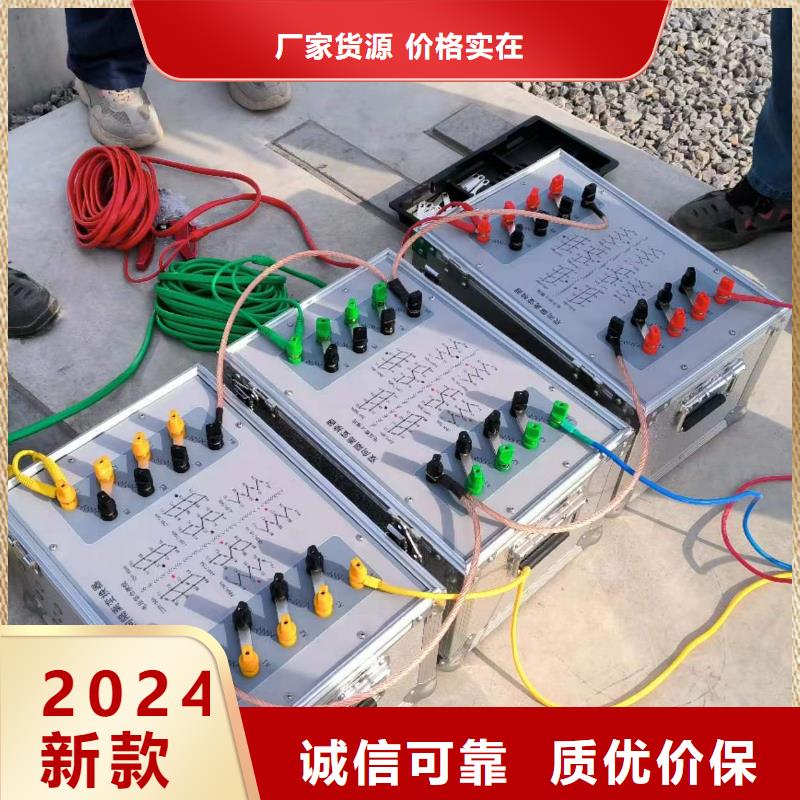

一次通流加压模拟带负荷向量试验装置220kV母线各间隔通流参考相位以220kV #1母线PT 的A相为参考相位基准,将220kV#1PT间隔21P-D1接地连接排拆除接入高压电压(10kV),拉开21P-1刀闸(注意检查与母线开关处在分断位,临时拆除母线PT处的-1D接地联片,将#1母线PT智能汇控柜中的电压并列把手置于强制Ⅰ);通过#1主变高压侧220kV套管处对母线三相通流(160A),按照对应检测回路关系操作开关分合及接地刀闸,完成母线差动、线路保护检验;检查4回220kV线路进线侧接地刀闸D3接地可靠,防止向线路送电。4.1)201-#1母线-200母联开关-#2母线-213线路间隔将201-3、201、201-1、200-1、200、200-2、213-2、213开关合上, 213-D2接地刀闸合上,测试电流经过主变开关-#1母线-母联开关-#2母线-213线路间隔。通流加压路径如图2图2测量2套母差保护屏中201、200、213母差保护,测量213间隔线路保护方向,包括后台监控机测量值等;测量完成后将213间隔一次设备恢复到初始状态。备注:为节约后续试验工作,缩短测试时间,通流时改换测试间隔时可不必中断输出,先合上214间隔开关,然后再将213间隔一次设备恢复到初始状态。以下间隔雷同4.2)201-#1母线-200母联开关-#2母线-214线路间隔将201-3、201、201-1、200-1、200、200-2开关合位状态不变,合上214-2、214、214-D2接地刀闸,测试电流经过主变开关-#1母线-母联开关-#2母线-214线路间隔。通流加压路径图略测量2套母差保护屏中201、200、214母差保护,测量214间隔线路保护方向,包括后台监控机测量值等;测量完成后将213间隔一次设备恢复到初始状态。4.3)201-#1母线-200母联开关-#2母线-202#2主变开关间隔将201-3、201、201-1、200-1、200、200-2开关合位状态不变,合上202-2、202、202-D2接地刀闸,测试电流经过主变开关-#1母线-母联开关-#2母线-202#2主变间隔。通流加压路径图略测量2套母差保护屏中201、200、202母差保护,包括后台监控机测量值等;测量完成后将202间隔一次设备恢复到初始状态。4.4)201-#1母线-200母联开关-#2母线- 215线路间隔将201-3、201、201-1、200-1、200、200-2开关合位状态不变,合上215-2、215、215-D2接地刀闸,测试电流经过主变开关-#1母线-母联开关-#2母线-215线路间隔。通流加压路径图略测量2套母差保护屏中201、200、215母差保护,包括后台监控机测量值等;测量完成后将215间隔一次设备恢复到初始状态。



一次通流加压模拟带负荷向量试验装置变电站继电保护相关标准要求及问题新建变电站一、二次设备安装完毕后,带负荷进行向量检查是继电保护技术工作中非常重要的项目,向量错误将导致正常运行状态或故障状态的继电保护误动或拒动,因此在继电保护正式投运前必须保证向量的正确性。《DL/T 995-2006 继电保护和电网自动装置检验规程》明确要求:对新安装的或设备回路有较大变动的装置,在投入运行前,必须用一次电流及工作电压加以校验和判定,包括:电压、电流幅值及相位的判定;使用电压互感器三次电压或零序电流互感器电流的装置接线的正确性判定;电流差动保护中差动回路接线的正确性判定及所有差动保护中相回路、差回路、中性线不平衡电压电流的判定。 2018版- 电网有限公司十八项电网重大反事故措施(修订版), 15条防止继电保护事故中明确规定:所有保护用电流回路在投入运行前,除应在负荷电流满足电流互感器精度和测量表计精度的条件下测定变比极性以及电流和电压回路相位关系正确外,还必须测量各中性线的不平衡电流(或电压),以保证保护装置和二次回路接线的正确性。目前,因为试验条件的限制,在工程投运前必须通过带一次负载送电来验证二次回路的正确与完整,以及检查设备的向量正确性。变电站传统投产启动方案采用循序渐进的方式,虽然可靠,但是进度慢、工作量大、存在可能的故障风险等。实际的工程投产启动方案,需考虑多种电网运行方式,分步分段进行试验,需要一步步验证一次接线、二次回路、保护装置的正确完整,试验进度缓慢;带一次负荷送电试验时,二次回路及装置没有得到验证,保护不能直接投入,需增加临时保护等措施;带一次负荷试验,从冲击开始到试验结束,操作涉及到一次设备的合分和保护的投退,步骤复杂,操作工作量非常大;带一次负荷试验要求必须有一定量系统负荷,如果负荷电流太小不满足测试要求值,相关试验无法完成;带一次负荷试验,发现回路故障后,故障排查需要时间,耽误变电站正常投运进度。
