我们的智能直流低电阻测试仪视频现已上线，从细节到整体，从外观到性能，让您了解它的每一个方面。
以下是:智能直流低电阻测试仪的图文介绍
天正华意电气设备(昆明市分公司)将竭尽所能，加强在售前(货品储备、新 微机继电保护测试仪产品引进)、售中(产品培训.客户回访)、售后服务(维修培训、技术支持)等方面的支持, 竭诚为您提供好的 微机继电保护测试仪产品和服务，为您解决您清洁工作的后顾之忧。自创办以来，公司秉承自主创新的发展理念，勤于思考，善于创新，以质量求生存，以诚信求发展的经营方针。以优质的 微机继电保护测试仪产品质量，强大的技术服务队伍为客户提供完善的售前技术支持和全天候的售后服务体系，让您无后顾之忧，享受一站式的服务。
变压器有载开关测试仪仪器操作测试5.1测试前的准备：① 接地线：从仪器面板上的“〨接地端”连接到大地。② 按第四章“试验接线”对应接线图接线，检查接线准确无误。③ 将“电源调节”旋钮逆时钟旋转调节到小位置。④ 将“电源启停”按钮置于弹起位置（指示灯熄灭），停止电源输出。5.2主界面功能介绍：将电源线插入仪器的220V电源插座，打开电源开关，接通电源，程序启动Windows XP系统，待程序启动完毕，点击图标【有载开关测试系统】，程序进入测试主界面如下图六所示。图六5.3交流试验测试操作流程 （参考图八、图九、图十）5.3.1测试前设置相关参数信息设置：点击菜单区中【信息设置】项，即可打开信息设置窗口，如图七所示：用户只需要对信息设置菜单中的【信息设置】项进行设置，不需要对其他三项（通道设置、AD设置、系统校准设置）进行设置或修改。参数设置方法：双击桌面上快捷〖文通〗图标，选择该功能的手写或键盘输入法，便可进行参数设置或修改。设置参数主要包括用户信息和设备信息。这些信息要在系统数据库中存储，以便以后的查询、打印报告等操作。信息设置中的“分接方式”参数设置，可以从主界面“分接方式”中设置，也可在该表格中设置，将该参数设置成与实际有载开关档位的动作方向相同，便于记录有载开关档位的动作方向与测试波形的对应关系。

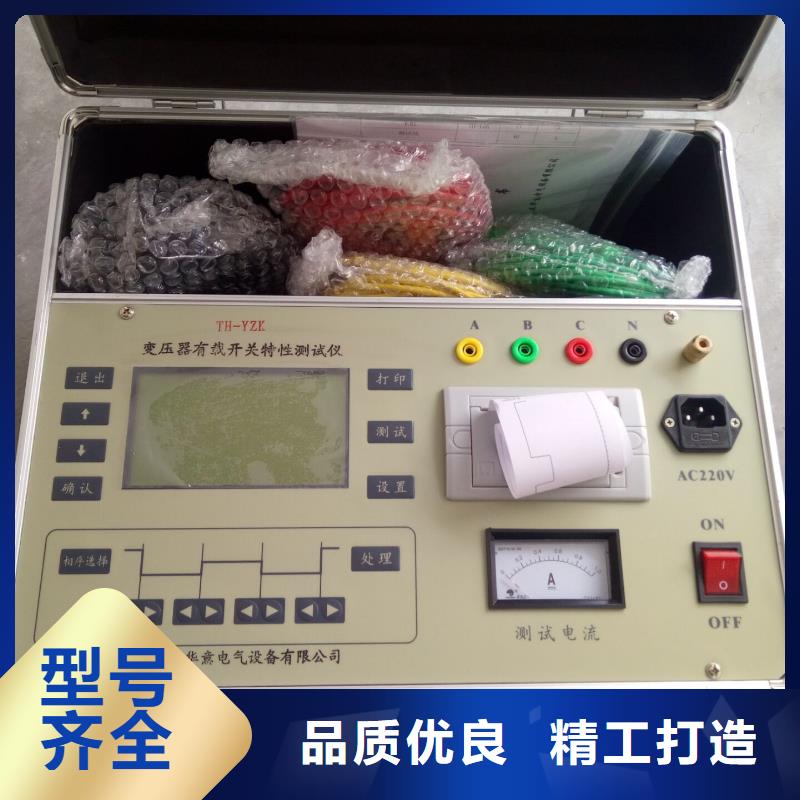

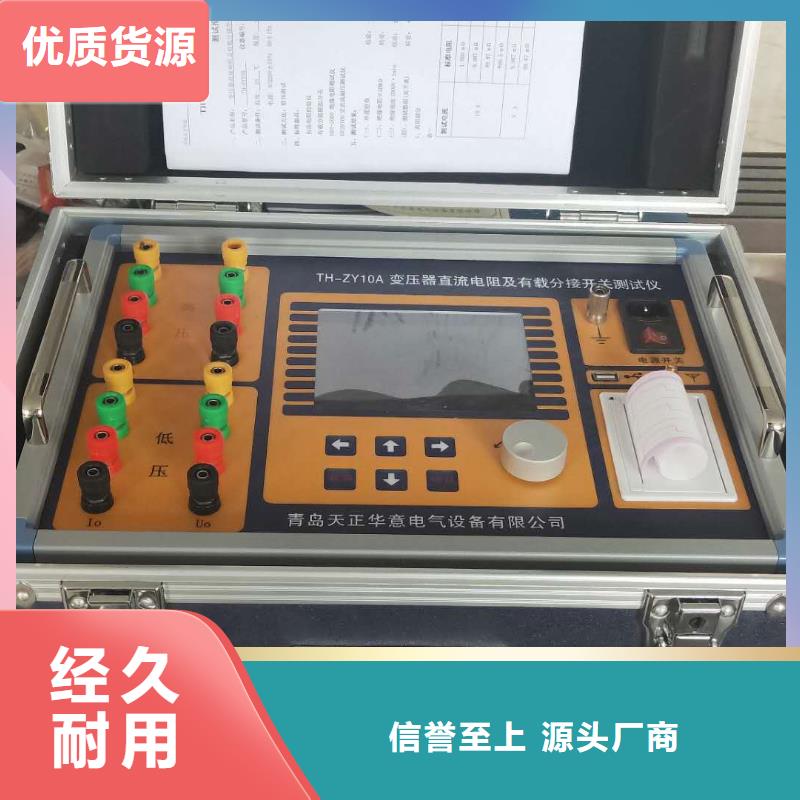

变压器有载开关测试仪仪器面板图1.接线端子：用于连接测试线（具体接线使用见后面接线方法）。2.AC 220V：电源插座,开关及保险管位置。3.接地端子：仪器接地端子。使用前，仪器的接地端子必须接好地线。4.打 印 机：热敏打印机，打印测量结果。5.液 晶 屏：800×480点阵液晶显示器，显示操作界面。用于在界面各个选项之间切换选中选项。确认键：执行当前选中选项。取消键：取消当前操作，返回前一个界面。保存键：保存测试记录。打印键：打印测试记录。放大键：用于在查看波形界面放大波形。缩小键：用于在查看波形界面缩小波形。7. RS-232：出厂前调试时仪器与计算机之间通讯使用。8. U S B ：插入U盘时会显示“USB设备已连接”，插入U盘后可以将数据存储到U盘。六、操作说明6.1仪器接线 （1）无绕组接线方法将测试线黄、绿、红测试钳分别接到调压开关X1（A1）、Y1（B1）、Z1（C1）上，并用短路线分别接到对应的X2（A2）、Y2（B2）、Z2（C2）上，黑色测试钳接到中性点上，测试线的另一端分别接到仪器对应的端子上。带绕组测试与不带绕组测试相比较，前者的动作时间长，约3-7 ms。例如：无绕组测试4分接到5分接的开关动作波形的接线方法（见图2）图2（2）调压侧绕组Y型接线中性点引出的变压器的接线方法拆去被测变压器的三侧引线，将非测试端（通常为中压侧、低压侧）分别三相短路接地。将测试钳黄、绿、红、黑依次夹到被测变压器的调压侧（通常为高压侧）套管的A、B、C三相和中性点上，然后将测试线另一端黄、绿、红、黑线分别接在仪器的A、B、C、N端子上）调压侧绕组Y型接线中性点没有引出的变压器的接线方法这种结构的试品在不吊芯情况下，中性点无法引出，只好每两相一测试，例如测A、B两相，接线方法如图3B所示，把C相当作中性点， 操作步骤和带绕组测试方法相同，只是在液晶屏上一次只显示两组波形和数据，数据的分析和有中性点引出的变压器的分析方法相同，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝1/3R’（如单相测量时则R＝1/2R’）。待A、B相测完以后，可以再把A相当作中性点，测量B、C相，或者把B相当作中性点，测量A、C相。其接线方法和数据分析均相同。（4）调压侧绕组Δ型接线的变压器的接线方法：测试接线方法同图3，操作步骤和数据的分析和其它变压器测试方法一样，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝R’，单相测量时
变压器有载开关测试仪电阻量程：0.3A档 0-40Ω；1A档 0-20Ω （如测量范围不能达到用户要求，可向我公司订做宽范围有载分接开关参数测试仪）9.直流电阻测量精度：±(5%+0.01Ω)。2.2.5 绝缘性能1.绝缘电阻：电源输入端对机壳的绝缘电阻＞20MΩ。2.测试装置绝缘水平应能耐受1500V交流电压(有效值)2.2.6 重量体积1.重量：30kg(不包括测试线)。2.体积：530*320*600（mm）三、仪器面板各部分功能说明仪器面板功能示意图（1）接线端子1）“电源输出”端子部分：电源输出端子：IA 输出、IB 输出、IC输出；选用内接电源测试时与“电源输入”端子对应链接；选用外接电源测试时不接线。2）“电源输入”端子部分：电源输入端子：IA 输入、IB 输入、IC输入；选用内接电源测试时与“电源输出”端子对应链接；选用外接电源测试时与外部电源对应链接。3）“电压输入”端子部分：电压输入端子：UA 输入、UB 输入、UC输入；与“电源输入”端子对应链接。4）“电流输出1” 端子部分( 电流量程0.1A)：电流输出端子：Ia1 输出、Ib1 输出、Ic1输出；选用0.1A小电流量程时接变压器测量端子。5）“电流输出2” 端子部分( 电流量程10A)：电流输出端子：啊输出、Ib2 输出、Ic2输出；选用10A大电流量程时接变压器测量端子。 6）N零线共用端；接入试验电源（零线）和接变压器测量端子7）直流“电流输出3” 端子部分电流输出端子：a端输出接变压器A相套管、b端输出接变压器B相套管、c端输出接变压器C相套管、N端输出接变压器绕组中心端。（2）电源保险： 5A保险管（按在装电源插座盒内）（3）〨接地端一个：使用本机配备接地线与大地连接（4）电源插座（自带电源开关）： 接AC-220V电源；指示灯亮电源接通（5）电源调节旋钮一个：用于调节机内试验电源输出，顺时钟旋转升高电压，逆时钟旋转降低电压。
变压器有载开关测试仪现场打印测试报告需要打印测试报告，便可点击打印按钮，进入打印界面，如图十八所示。若直接用机载的微型打印机打印数据及波形：选择“在线简略打印”、“输出到打印”若要输出PDF文件：选择“标准打印”、“输出到PDF文件”，可以生成一个PDF格式的文档，以便于保存电子版或对其内容进行再次编辑修改。图十八6.4 选择“外接电源”方式测试：外接电源试验方法是由用户自备试验电源，对变压器有载分接开关进行导通试验。本装置测试接线设计有“外接电源”测试功能，测试时按照第四章“试验接线”中的图三、或图四、或图五接线。项目设置及操作流程与“内接电源”方式相同。6.5脱机分析或重新编辑试验报告本系统是一款绿色软件，可随意安装在办公室电脑中（安装路径：C:\Program Files\）。从测试仪器界面的文件下拉菜单中将数据导出，用U盘再将数据导入到办公室电脑中，可对测试波形重新进行分析或编辑。具体操作见6.1节数据查询分析。6.6历次数据查询功能历次数据查询功能可以查询以前测试并保存过的数据和波形。具体操作步骤如下：⑴ 开数据查询窗口点击菜单区中【数据查询】项，即可打开数据库中窗口，如图十三所示：点击选择需要的项目条（该项目条颜色变深）后，再点击下方的【打开】键，弹出图十一界面，点击【应用】、【确认】键后，波形自动回放当前界面中。⑵ 查找要打开的测试记录
