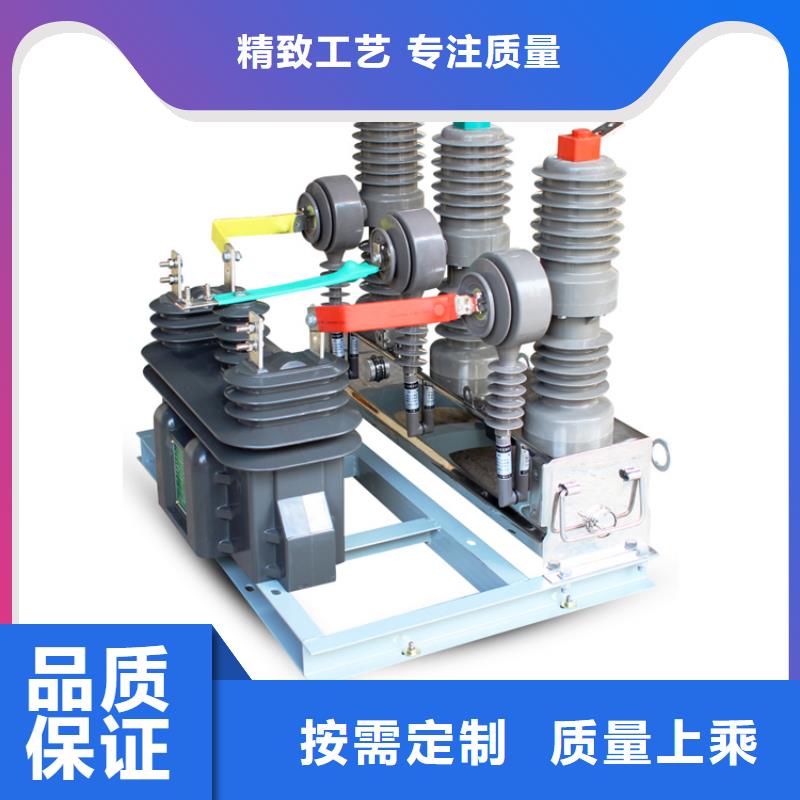

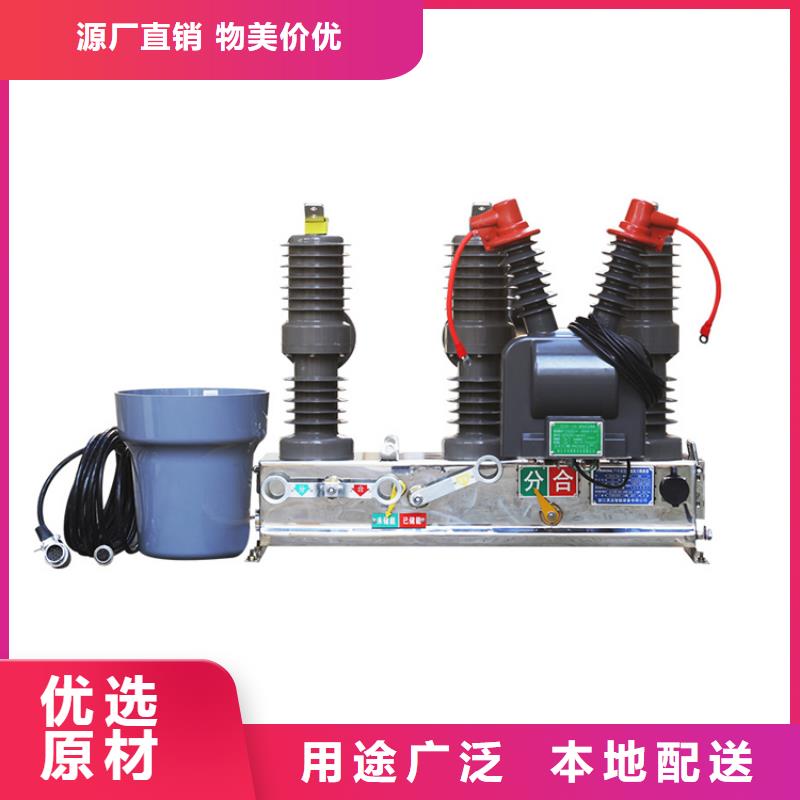

ZW20A-12F/T630-12.5真空断路器厂家

主要是由于触头分开后残余粒子定向移动引起。经过此阶段后，内部等离子体维持这一状态而外部电弧开始对外扩散，并在电流过零点以前扩散完全。从二值图像中可以看出，剩余粒子对电弧重燃起到很大作用。  3.3、对比实验  文中高速摄像机采集的电弧图像为垂直拍摄方式，其中涉及到光强叠加与电弧径向分布不均等问
题。在扩散型电弧数字采集过程中，图像中内部电弧达到光强饱和边缘，但未超出实验可分析的灰度差范围。为保证电弧等离子体几何形态特征提取的准确性，特采集小电流扩散型电弧图像作为对比实验，这里只分析熄弧阶段的电弧等离子体特征，电弧熄弧阶段等离子体形态如图8。经过对电弧图像去噪声及形态学处理，计算外部轮廓与内部高能等离子体形态分布，其时间-面积曲线如图9本文利用高速摄像机采集真空断路器断开时电弧形态，通过图
像去噪、数字图像形态学操作，用选定特殊阈值的方法对电弧外在轮廓及内部高能等离子几何形状(主要为面积形状) 进行统计说明，同时分析了内部高能等离子体与电弧外在轮廓的关系，得到以下结论：  (1)伴随着真空电弧引弧、平稳燃弧、熄弧及弧后介质恢复四阶段，电弧等离子体面积形态可分为平稳扩散、迅速减小和后期维持三个阶段。在平稳扩散阶段内部高能等离子体不断得到补充，与电弧轮廓同比例增加。面积迅速减小阶
段，触头逐渐停止向间隙提供粒子，内部电弧在磁场作用下被扩散至周围，电弧开始熄灭。后期维持阶段主要表现为残余粒子和电荷鞘层。随着残余粒子的消散，介质恢复不断得到加强，此阶段的电弧形态直接影响着重燃与否。  (2)通过电弧内外面积差，可以看出真空断路器是否熄弧完全。的分断电弧表现为，电流过零点之后，面积差迅速增大，高能等离子体得不到有效补充; 达到峰值后，面积差迅速减小，使得残余粒子快速扩
散，为介质恢复提供条件。  真空开关电弧等离子体几何形态研究为真空技术网首发，转电力系统运行中经常发生分、合闸线圈烧毁事故。当电气设备发生事故时，如果因高压真空断路器分闸回路断线出现真空断路器拒动现象，将使事故扩大，造成越级分闸致使大面积停电，甚至造成电力设备烧毁、火灾等严重后果。而合闸回路完整性破坏时，虽然所造成的危害比分闸回路完整性破坏时要小一些，但它也使得线路不能正常送电，妨碍了供电
可靠性的提高。所以很有必要对真空断路器线圈烧毁原因进行分析，积累了事故处理经验，提出防范措施和技术改进，为断路器检修工作提供工作参考。
