天正华意电气设备(湖北省分公司)生产的 微机继电保护测试仪应用领域：石油、化工、钢铁、燃气输配、冶金、电力、医疗、环保、商务等众多行业，为客户提供优质的 微机继电保护测试仪产品是我们不懈的追求。
高压开关测试仪安装时电子尺必须和动触头垂直，先拉出15mm左右的长度,确保合分闸时传感器不要应开关上下运动而拉坏。这类安装方法主要是ZN28开关或者是没有安装底盘的ZN63（VSI）等动触头裸露出来的真空开关。0.1mm电子尺和万向节 安装示意图360线旋转传感器安装方式：如密封式VS1、VD4开关，安装在开关两侧拐臂（主轴），把两侧白色密封盖拿掉，可看见梅花状的主轴，把专用接头套上即可，安装时保持水平状，再用万向支架固定。如下图：如果主轴不是梅花状的，就用下面方式安装，如下图：如果找不到拐臂，安装在分合指式针处，先把分合指式针卸掉，再把传感器连接头拧上去即可。户外真空开关及六氟化硫安装示意图：用连接件将角位移传感器安装在机构转轴上,再用万向节再固定。如下图：1mm直线传感器（油开关）传感器安装方法：传感器又名加速度传感器，在测量行程安装时，请吸附在断路器的动触头行程杆上，必须是直线运动，如安装在拐臂上进行旋转运转测量行程是错误的。如果是横向运动的，则把传感器固定在横杆上，但是传感器的正面要朝前进的方向。

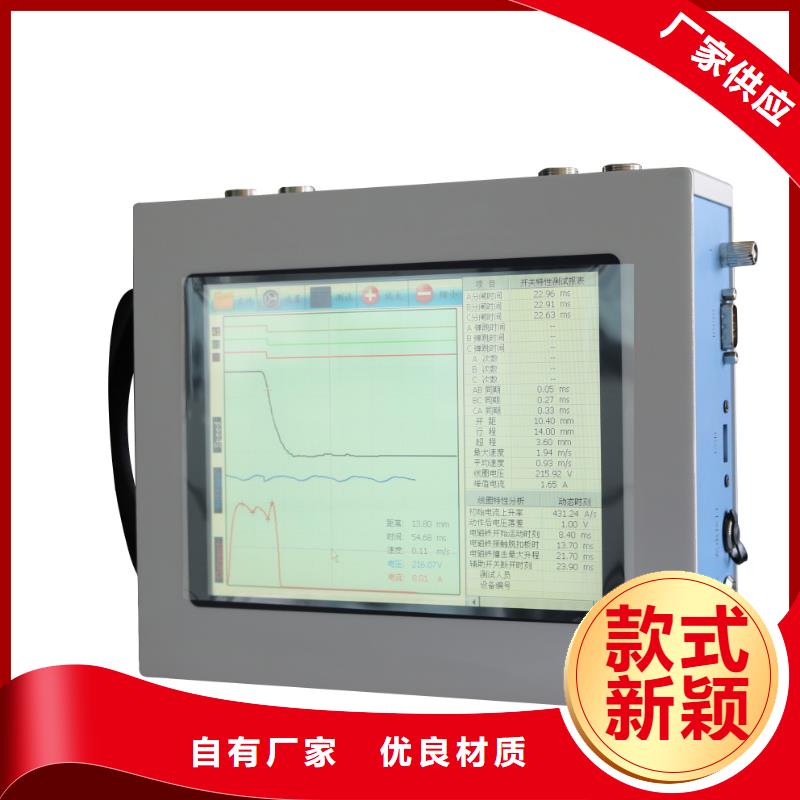

高压开关测试仪仪器特点：⑴、8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。⑵、高速热敏打印机，方便现场打印测试数据。⑶、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供AC/DC15～260V可调电源，电流20A。手调整定分、合闸线圈的动作电压值。⑷、配备直线传感器、旋转传感器以及支架、专用固定多功能接头，安装极为方便，简捷。 ⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。⑹、开关动作一次，得到所有数据及图形。⑺、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。⑻、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。⑼、同时可测6路金属触头断口、3路主断口和3路辅助断口。⑽、内含包络线，通过一台开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。⑾、内部抗干扰电路可满足500KV变电站内可靠使用。三、主要技术参数：1．时间测量：6路 固有分闸（合闸）时间分闸（合闸）相内不同期分闸（合闸）相间不同期之差合闸（分闸）弹跳时间（弹跳次数）内触发测试范围：0.01ms～20000ms，999ms内分辨率：0.01ms。外触发测试范围：0.01ms～200s，999ms内分辨率：0.01ms。在1000ms以内准确率：0.05％±1个字2．速度测量：刚分（刚合）速度指定时间段（行程段或角度段）平均速度3. 测速范围：1mm传感器 0.01～25.00m/s，0.1mm传感器 0.001～2.50m/s360°角度传感器 1周波/ 0.25°4．行程测量：动触头行程（行程）接触行程（开距）超行程过冲行程或反弹行程5. 测量范围：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。360线传感器：360о，测量范围：0-1000mm，分辨率:0.25о。6.仪器电源：AC220V ± 10％；50Hz ± 2％7．交直流电源输出:DC15～260V连续调，DC110V≤30A（短时），DC220V≤ 20A(短时)。
高压开关测试仪无端口低跳实验菜单：不接断口信号线，根据断路器状态给线圈电压进行单次分（合） 低跳的测试，断路器动作后，点击确定数据就是当前动作电压值，如下图：⑹、重合闸测试菜单：可做断路器的分合、合分、分合分三种重合闸实验。⑺、震动测试菜单：将加速度传器安装在断路器的动触头，分析开关的状态。⑻、合闸电阻开关测试菜单：此菜单专门用来测试带合闸电阻断路器的合闸电阻投入时间、合闸电阻值以及时间等参数。⑼、石墨触头开关测试菜单：此菜单专门用来测试石墨触头断路器的合、分闸时间、速 度等参数。D、储能：点击此菜单，界面如下图：⑴、启动储能菜单：输出电压给储能电机进行储能，储能时长一般为10秒左右。如下图：⑵、储能测试菜单：测量储能电机的功率及储能时长。如下图：八、使用仪器测试的部分图形及文本数据如下：⑴、合闸图形及文本数据：⑵、分闸图形及文本数据：⑶、重合闸的分合分图形及文本数据：九、测试现场常见技术问题及处理办法㈠、现场用仪器进行控制合、分闸操作时，开关不动作1、现场合、分闸控制接线不正确处理办法：找到现场控制柜的控制接线图，询问相关保护专业人员，分别找出合、分闸线圈和开关辅助接点，参见本说明书中的控制接线图重新接线。2、现场线圈负载过大或控制回路短路，仪器无法正常驱动，电源发出过载的蜂鸣声警告（四声后电源自动恢复）处理办法：①、对于电磁机构的开关，由于开关合闸线圈要求的驱动电流很大（高达100A或几百安），而仪器操作电源的带载能力为20A。致使负载过大，仪器无法正常驱动。这时请采用外触发方式，把合闸控制线接在合闸接线圈上，分闸控制线接在分闸线圈上，采集分合闸的电压信号（触发计时），直流或交流电均可。

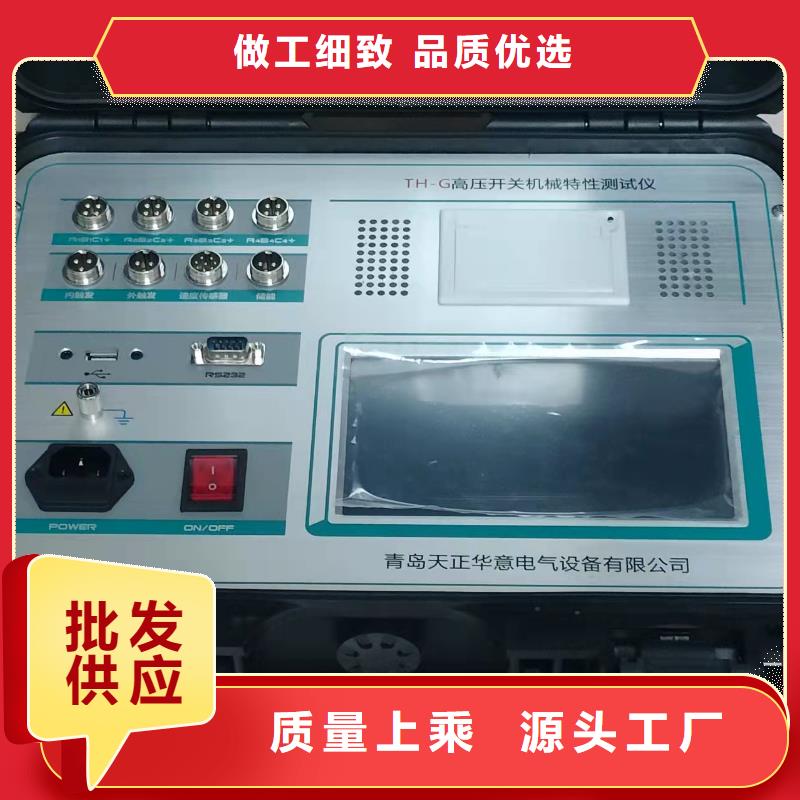

高压开关测试仪 分闸时间：处于合闸位置的断路器，从分闸脱扣带电时刻到所有各极弧触头分离时刻的时间间隔。、合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。、重合闸时间：重合闸循环过程中，分闸时间的起始时刻到所有各极触头都接触时刻的时间间隔。、刚分（合）速度：指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，以10ms为例，对分闸而言是指分闸后10ms内的平均速度，对合闸而言是合闸前10ms内的平均速度。、开距：指开关从分状态开始到动触头与静触头刚接触的这一段距离。、分（合）闸速度：指分（合）闸瞬时速度中的值，一般来说，该值应出现在开关刚分开或合上的这一段这一点可从速度、行程曲线中判断。、分（合）闸平均速度：指开关动触头在整个动作过程中的行程与时间之比。五、仪器面板介绍：A1B1C1/A2B2C2/A3B3C3/A4B4C4断口测量⑥：合闸电阻测试端口?：电源开关②：内部直流电压输出控制⑦：U盘鼠标接口?：8.4寸触摸彩色液晶屏③：采集外部电压信号⑧：打印机?：石墨测试通信接口④：直线、旋转、加速度传感器接口⑨：接地柱⑤：储能电压输出接口⑩：AC/DC220V 电源输入金属触头测试端口：测量12个主触头、6个主触头和6个辅助锄头的合（分）闸时间、不 同期、弹跳时间、弹跳次数等参数。内触发：是指仪器输出DC30～260V可调直流电源，默认为DC220V，进行分、合闸操作。外触发：不使用仪器内部直流电源，而是采集断路器分（合）闸线圈的电压信号（交流、直流均可）为触发的方式。主要针对合（分）闸线圈电流很大仪器无法驱动的断路器使用，如 老式的少油断路器、单线圈的永磁断路器等。合闸电阻测试端口：测量带合闸电阻触头断路器专用。
