三相微机继电保护综合测试仪

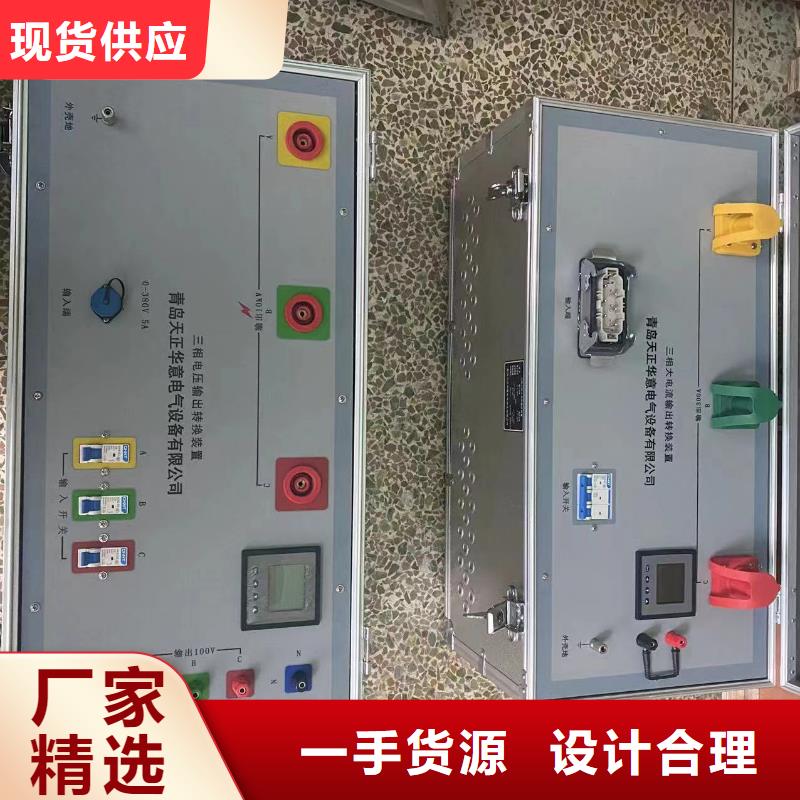

一次通流加压模拟带负荷向量试验装置模拟负荷模块连接关系及功能简述55V/200A一般用于变压器差动保护，在中压和高压侧短路，低压侧加压的情况；110V/100A、220V/50A、440V/25A一般用于变压器差动保护，对低压和高压侧短路，中压侧加压的情况；440V/25A、880V/12.5A一般用于变压器差动保护，对中压侧和低压侧短路，高压侧加压的情况；其中880V还用于全站通压试验中。Ⅰ路电源接三相工频大电流转换输出15V/200A，用于母线及间隔回路通流试验；Ⅱ路电源接三相工频电压转换输出10kV/0.2A，用于对PT一次加压做为参考相位基准，验证PT变比、极性、相位关系是否正确；电压转换输出100V/0.1A方便对保护装置的二次输入电压用作相位测量的参考基准。6. 模块操作说明6.1变频电源操作说明打开变频电源柜门，接好输入电源线及2路输出线后，启动送电，合上左上角控制开关，待显示屏进入登录界面后合上输入开关，并根据试验项目需要合上输出开关，变频电源的电压、频率、相位调整均可通过平板控制实现。6.2平板操作说明6.2.1蓝牙连接打开app，左上角会显示“模拟负荷调试（未连接）”，请点击右上角三个点，选择连接设备，已匹配设备列表中有 “MNFH-xxx”的蓝牙设备，点击连接。成功连接后左上角会显示“模拟负荷调试（已连接）”，蓝牙连接前的平板所有设置均为无效设置，蓝牙连接后会自动更新至源当前设置状态。如果已匹配设备为空，请关闭软件，到系统设置——蓝牙——可用设备——选中MNFH-xxx，并输入配对密码1234，待成功配对后返回模拟负荷app界面连接蓝牙设备。6.2.2 Ⅰ路电源输出连接说明a) 变频电源连接三相工频大电流转换装置时，Ⅰ路输出方式：升流输出，Ⅰ路输出端选择：10V/200A 升流器；b) 变频电源连接三相阻抗变换装置时，输出方式：升压输出，Ⅰ路输出端选择：根据阻抗变换装置连接关系做一一对应；c) 变频电源直接输出时，输出方式：升压输出，Ⅰ路输出端选择：电源输出；6.2.3 Ⅱ路电源输出连接说明变频电源连接升压装置时，Ⅱ路输出方式：升压输出；变频电源Ⅱ路直连时，Ⅱ路输出方式：电源输出；平板显示的电压、电流、均为按照变比折算到一次回路上的电压、电流幅值。6.2.4 电源参数设置参数设置时，先输入设置值，再按输入值左侧灰底黑字描述部分，待设置值由黑色变为灰色，说明设置成功。以变频源Ⅱ路连接升压装置为例，Ⅱ路电压设置5.7kV，并按设置值左侧对应的灰色按钮“Ⅱ-电压[kV]”待设置值由黑色变为灰色，说明设置成功。如果Ⅱ路电源处于启动状态，输出相电压为5.7kV。在平板设置与实际接线一致的情况下，平板显示的电压、电流幅值为实际施加到一次回路上的电压、电流幅值。

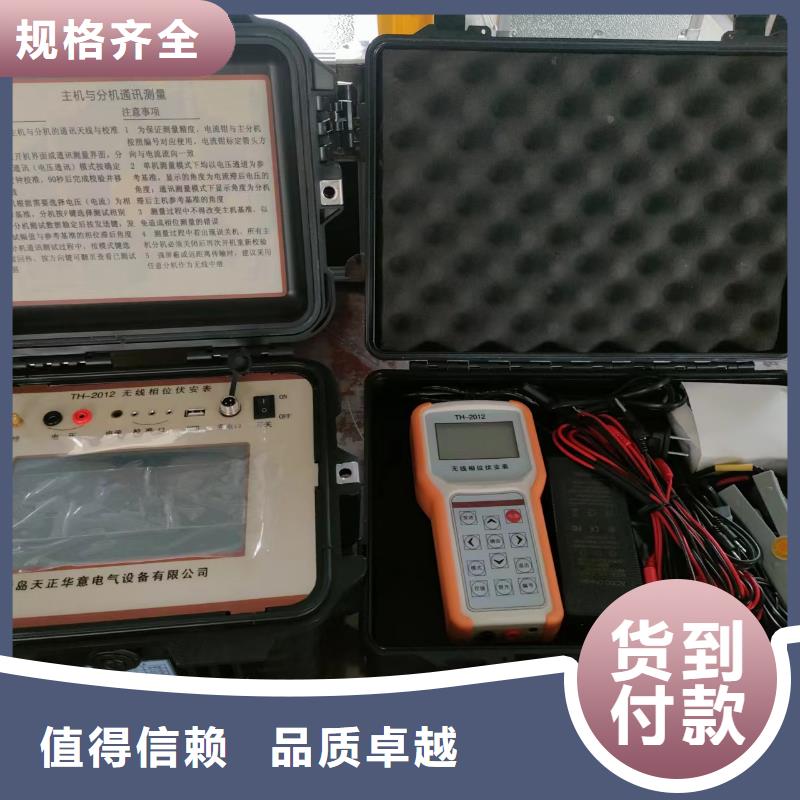

一次通流加压模拟带负荷向量试验装置功　　能 测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等电　　源 3.7V锂充电电池功　　耗 250mA显示模式 LCD彩屏显示，72×55mm仪表尺寸 长宽厚：187*119*48mm钳口尺寸 Φ8mm电压量程 AC 0.00V～600V 分辨率：0.01V 精度：±0.5%FS电流量程 AC 0.0mA～20.0A 分辨率：0.1mA 精度：±0.5%FS相位量程 0.0°～360.0° 分辨率：0.1° 精度：±1°频率量程 45.00Hz～65.00Hz 分辨率：0.01Hz 精度：±0.5Hz有功功率量程 0.0W～12kW 分辨率：0.1W 精度：±(3%rdg+3dgt)无功功率量程 0.0W～12kVAR 分辨率：0.1VAR 精度：±(3%rdg+3dgt)视在功率量程 0.0W～12kVA 分辨率：0.1VA 精度：±(3%rdg+3dgt)功率因数量程 -1～+1 分辨率：0.001 精度：±0.03电流矢量和 0mA～60.0A相　　序 正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁检测速率 约2秒/次数据保持 测试中按HOLD键保持数据，“HOLD”符号显示数据存储 500组硅胶防护套 有USB接口 USB接口，所存数据上传电脑，便于分析管理数据自动关机 仪表无操作约15分钟后关机背光功能 有，适合昏暗场所及夜间使用电压检测 当电池电压低于3.2V时，电池电压低符号显示，提醒及时充电仪表质量 主机：380g(带电池)尖嘴形电流钳：180g×3测试线：190g电压测试线长度 1.5m电流钳线长 2m工作温湿度 -10℃～40℃；80%Rh以下存放温湿度 -10℃～60℃；70%Rh以下输入阻抗 测试电压输入阻抗为：1MΩ耐　　压 仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟绝　　缘 仪表线路与外壳之间≥100MΩ结　　构 外壳绝缘适合安规 IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 三相通流加压模拟负荷校验装置 模拟负荷向量试验装置 电位差相位伏安表 模拟一次负荷法继电保护相位检验装置 母差保护线路保护 钩式验电器2 继电保护向量检查和动作逻辑校验测试装置 电位差双钳相位伏安表 三相微机继电保护综合校验仪

一次通流加压模拟带负荷向量试验装置试验准备、测试步骤(1) 试验准备根据对变电站现场踏勘，站内检修电源箱开关容量（空开80A/3P）可满足装置供电要求，现场安装主变两台，220kV、110kV双母线单分断，10kV三母线单分断。为减少试验接线操作，本次试验充分利用220kV、110kV母联开关和10kV联络开关的操作实现各通流和加压回路间隔的投切。(2) 测试步骤1)全站母线一次通压试验通过#1主变10kV低压侧套管对变压器低压侧励磁，在变压器230kV、115kV感应出一次电压，将220kV、110kV母联开关合上,完成母线一次电压并列相位检查。2）220kV、110 kV、10 kV母线/间隔通流试验在#1主变220kV、110kV侧套管分别接入三相工频大电流，通过#1主变开关201将220kV母联开关及需检测的回路间隔投入试验回路，在21-P-1#1母线220kV PT处接入高电压，通过倒闸操作配合完成220kV线路保护、母线保护相位的检验；通过#1主变开关101将110kV母联开关及需检测的回路间隔投入试验回路，在11-P-1#1母线110kV PT处接入高电压，通过倒闸操作配合完成110kV线路保护、母线保护检验。3）#1、#2变压器通流试验核查差动保护接线根据变压器阻抗参数计算，本次选择变压器110侧绕组为施加变频电源侧,通过一台主变母线通过110kV母线串带另一台主变开关对115kV侧绕组施加工频（或低频）电源，其余侧绕组在主变开关后级合上刀闸形成短路电流，完成变压器差动保护相位检验。9.8 一次电压并列相位检查220kV、110kV、10kV母线一次电压并列相位检查（含开口三角电压，10kV#1接地变接线组别）：装置变频电源三相电源输出接入#1主变低压侧套管，通过对变压器低压侧励磁后，三相相序为正序，分别在变压器各侧感应出一次电压：10kV母线：一次电压=380V，接地变低压侧电压及PT二次电压=14.47V;110kV母线:变压器变比K=115/10.5=10.95 PT变比=110/0.1/0.1√3PT一次电压=0.380×10.95=4.160kVPT二次线电压=4160/1100=3.782VPT一次相电压=0.380×10.95/1.732=2.400kVPT二次相电压=4160/1100/1.732=2.183V220kV母线：变压器变比K=230/10.5=21.9 PT变比=220/0.1/0.1√3PT一次电压=0.380×21.9=8.322kVPT二次线电压=8322/2200=3.782VPT一次相电压=0.380×21.9/1.732=4.804VPT二次相电压=8322/2200/1.732=2.183V通过测量各母线侧PT二次电压值，验证电压互感器二次回路接线、变比、验证各保护装置电压采样幅值、相位的正确性，验证电压并列功能的正确性。
