配变电线路小电流接地故障定位仪

电缆故障探测仪、在远离故障点时，如果看到是下面的波形图，波形幅度小，仔细的监听，有时能够在电缆全长上都能听到很微弱的啪啪声，且不会随传感器位置的不同而发生变化，那是电缆在高压闪络冲击产生应力造成的震动，其与真正的故障放电声差别很大，注意不要误判。尽量不要将传感器置于电缆本体上进行定点，否则会在电缆任何位置都能听到微弱的啪啪声。3、高压查找路径：高压闪络时，查找故障的同时也查找电缆路径。点击“路径”菜单进行查找，出现“黄色”或“绿色”的圆形方向键图标。操作人员在电缆前进方向寻找路径，每放一次电，显示屏就会显示出电缆动态位置，如果移动太快，定位偏差就比较大。如果出现“黄色”图标，表示在电缆的左侧，这时就要向右侧移动，如果突然变成“绿色”的，表示在电缆的另一侧，这时就能判断电缆位置，其位置误差在10cm左右。“黄色”和“绿色”方向键图标位置，取决于操作人员前进的方向不同会改变，感应测量电缆位置距离10m左右。七、注意事项1、在有条件的情况下，一般应用测距主机粗测出电缆故障距离，再测定电缆埋设路径方向，然后才用此仪器实施定点。按此流程将确保快速准确故障定位，不可在路径不明的情况下实施定点。2．在无测距主机粗测故障距离的情况下，应先用本仪器测定路径后再实施定点。3．探头及主机属精密仪器，绝不可跌落和碰撞。

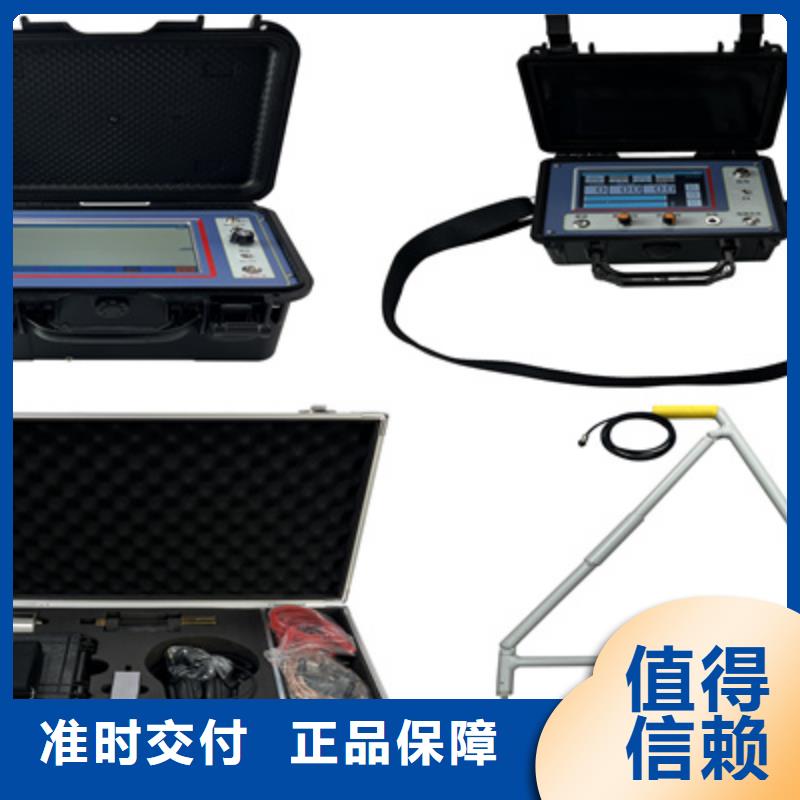

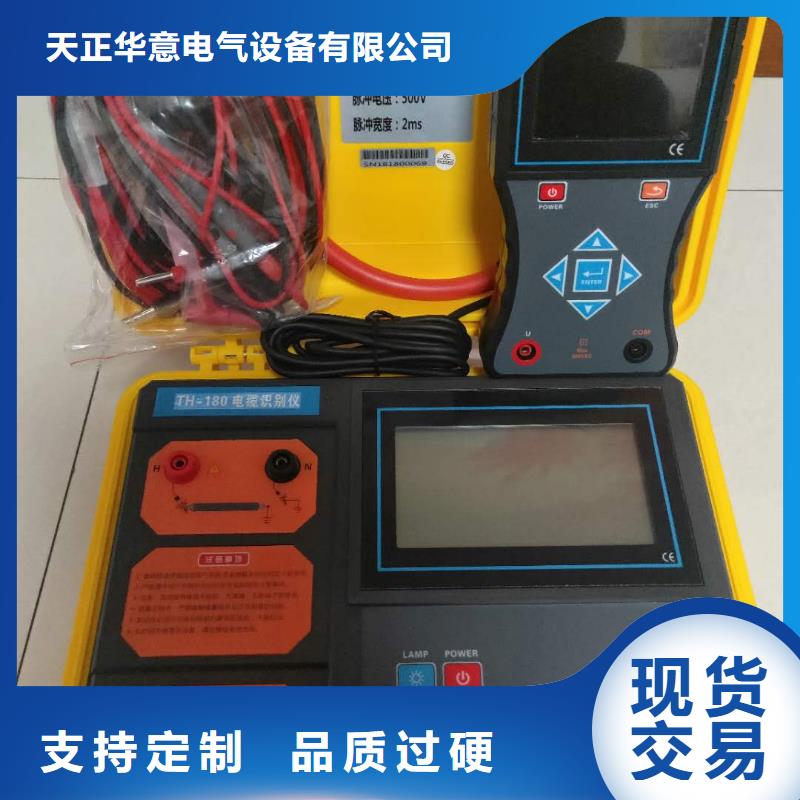

电缆故障探测仪 我公司作为电力电缆测试领域中的领跑者，在产品开发研制中不断追求完美、努力创新。电缆故障预定位测试主机是公司的又一杰作，技术达到国际先进水平，打破了国外公司在此领域的垄断，电缆故障预定位测试主机采用了国际水平的技术，所有高阻故障波形均呈现为简单的低压脉冲波形，判断故障距离轻松愉快。电缆故障预定位测试主机用于检测各种动力电缆的高阻泄漏故障、闪络性故障、低阻接地和断路故障。二、仪器功能与特点：1．可测35KV以下等级所有电缆的高、低阻故障，适应面广。2．具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。3．检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备。4．超大触摸液晶屏作为显示终端，仪器具有强大的数据处理能力和友好的显示界面。5．具有极的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏 6．无测试盲区。7．内置电源，可在无电源环境测试电缆的开路及低阻短路故障。三、主要性能指标：1．测试方法：低压脉冲、高压闪络、速度测量。2．冲击高压：低于35KV电力电缆。3．数据采样速率：80MHz、40 MHz、20MHz、10 MHz。4．测试距离：＞30Km。5．读数分辨率：1m。6．系统测试精度：小于50cm。7．测试电缆脉宽设有：具有测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。可以储存大量的现场测试波形。9．能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离。10．内置电源：充满电后仪器可连续工作3小时以上，亦可外接交流电源工作。11．工作条件：温度-10℃～＋45℃，相对湿度 90％。四、仪器的系统组成和工作原理：电缆故障测试仪系统的组成方框图如图一所示：电缆故障快测仪主要由高压冲击单元、和波形记录分析仪（测试主机）两部分组成。1、高压脉冲发生器 高压脉冲发生器是该套电缆故障预定位的能量提供部分，向外提供高压高能的电压脉冲。主要由升压变压器、高压整流二极管、充电电容、放电球隙组成。2、波形记录分析仪（测距主机）这个部分是整个仪器的大脑，负责向其他部件发送指令，协调各部件的工作，并向操作者提供人机对话的界面。它的主要功能是对测量脉冲进行高速的采样和记录，再对采集到的信号进行高速的运算分析。
