为了让您更地了解我们的三通道直流电阻测试仪2025已更新(实时/行情)，我们精心制作了产品视频。请花1分钟时间观看，您会发现更多细节和优势。

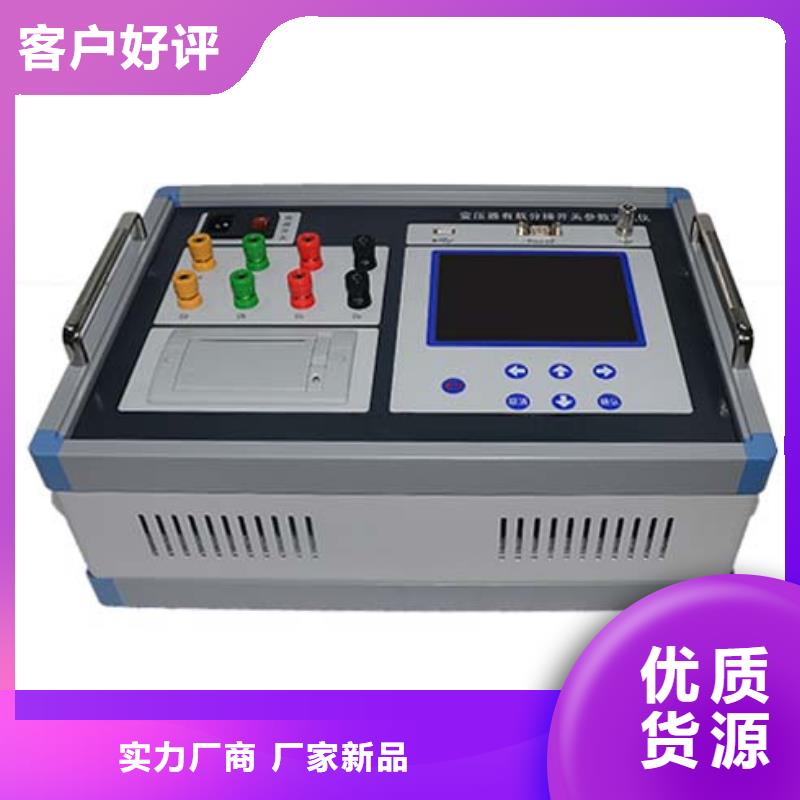

以下是:三通道直流电阻测试仪2025已更新(实时/行情)的图文介绍
变压器有载开关测试仪试验接线本装置设计有两种试验接线方法，一种是选用本装置内部自带三相电源进行测试，简称内接电源试验接线。另一种是选用外部单相电源进行高电压大电流测试，简称外接电源试验接线。4.1 内接电源三相法试验接线三相变压器调压绕组在一次侧，结线为YN.d、YN.y0、 Y.y0或D.y0，使用装置的内接电源进行三相测试，见图一所示。见图一4.2内接电源单相法试验接线变压器调压绕组在一次侧，使用装置的内接电源进行单相测试，见图二所示(本图仅对应于测B相变压器，A相、C相类同)。图二4.3外部电源单相高电压法试验接线变压器的调压绕组在一次侧，使用外接电源进行单相测试，见图三所示(本图仅对应于测B相变压器，A相、C相类同)。图三4.4外部电源三相法试验接线变压器的调压绕组在一次侧，使用外接三相电源进行三相法测试，见图四所示(零线可以不接)。图四4.5外部电源零序法试验接线变压器的调压绕组在一次侧，使用外接单相电源进行零序测试，见图五所示。图五4.6直流三相法测试试验接线
天正华意电气设备(黑龙江省分公司)以先进雄厚的技术力量，不断开发新 微机继电保护测试仪产品，大大有效的改善了 微机继电保护测试仪的生产效率。“高技术、高品质、优质的售后服务。”是公司的宗旨。它将为广大客户提供的 微机继电保护测试仪产品与服务。
变压器有载开关测试仪现场打印测试报告需要打印测试报告，便可点击打印按钮，进入打印界面，如图十八所示。若直接用机载的微型打印机打印数据及波形：选择“在线简略打印”、“输出到打印”若要输出PDF文件：选择“标准打印”、“输出到PDF文件”，可以生成一个PDF格式的文档，以便于保存电子版或对其内容进行再次编辑修改。图十八6.4 选择“外接电源”方式测试：外接电源试验方法是由用户自备试验电源，对变压器有载分接开关进行导通试验。本装置测试接线设计有“外接电源”测试功能，测试时按照第四章“试验接线”中的图三、或图四、或图五接线。项目设置及操作流程与“内接电源”方式相同。6.5脱机分析或重新编辑试验报告本系统是一款绿色软件，可随意安装在办公室电脑中（安装路径：C:\Program Files\）。从测试仪器界面的文件下拉菜单中将数据导出，用U盘再将数据导入到办公室电脑中，可对测试波形重新进行分析或编辑。具体操作见6.1节数据查询分析。6.6历次数据查询功能历次数据查询功能可以查询以前测试并保存过的数据和波形。具体操作步骤如下：⑴ 开数据查询窗口点击菜单区中【数据查询】项，即可打开数据库中窗口，如图十三所示：点击选择需要的项目条（该项目条颜色变深）后，再点击下方的【打开】键，弹出图十一界面，点击【应用】、【确认】键后，波形自动回放当前界面中。⑵ 查找要打开的测试记录
变压器有载开关测试仪变压器短路阻抗、空载、负载、零序阻抗测试及菜单操作方法： (一)接好测试线，打开仪器电源后，显示界面如图二：图二(二)等待3秒进入主菜单界面如图三：图三(三) 按“选择”键或“↑” “↓”键选择菜单项，按“确认”键进入所选菜单1、短路阻抗的测量在主菜单界面，选择“短路阻抗”后按“确认”键进入短路阻抗菜单选择界面，如图四：图四在此界面下按“选择”键或“↑” “↓”键选择菜单项，按“确认”键进入1)三相测试①三相测试是采用三相法直接测量变压器三相短路阻抗参数，在短路阻抗测量界面下选择“1、三相测试”，按“确认”键进入短路阻抗参数设置界面，如图五图五参数说明：额定容量： 是指被测变压器的额定容量。分接电压： 是指被测变压器当前分接位置的额定电压。 在参数设置界面输入相关参数后按“确认”键，即可进入测量界面
变压器有载开关测试仪采用交流法与直流法相结合方式解决了分接开关带绕组状态下现场试验问题采用交流法在现场有载分接开关带绕组状态下，能真实的测试出有载开关的过度波形，通过对交流波形的解析结果是 性的，不存在无法判读等技术争议问题。采用直流法在现场有载分接开关带绕组状态下，能真实的测试出有载开关的直流过度电阻，通过验证现场测试出的过度电阻值与出厂值是一致的，不存在技术差异问题。交流法与直流法相结合方式解决了在现场有载分接开关带绕组状态下试验问题，通过分析测试出的交流过度波形和直流过度电阻值，能准确判断出开关过渡电阻断线、触头接触不良、过渡电阻桥接时间超规程要求等设备的隐性缺陷。使用《交直流参数变压器有载开关现场检测装置》在现场测试已积累了丰富的经验，并已获取了多台开关实测事例。《交直流参数变压器有载开关现场检测装置》将成为现场常规测试设备，已得到推广应用。1.3采用交直流法在现场检测变压器有载开关的过度波形有标准依据电力行业新标准对有载分接开关现场试验项目、试验方法、缺陷判断依据做出了明确规定：新标准在4.1 试验项目、周期及标准，第1项规定：测试项目“测量过渡电阻值”中规定，“电阻值与铭牌值的偏差不大于±10%。”。新标准在4.1 试验项目、周期及标准，第8项规定：测试项目“测量触头变换程序、电流的连续性、三相开断不同步时间”中规定采用交流方法测量，新标准在4.1 试验项目、周期及标准，第8项规定：判断有载分接开关是否良好的标准依据是：“1) 与制造企业技术要求相符； 2) 测试电流无断续； 3) 三相开断不同步时间不大于3 ms。”。观察开关过度波形（即：交流电流测试波形）的连续性，电流波形是连续的，说明开关触头接触良好，若电流波形出现不连续断点，说明开关存在隐患。新标准在4.1 试验项目、周期及标准，第8项规定：新标准对交流方法测试周期也作出了明确规定：“1) 交接时；2) 分接开关大修时；3) 随同变压器检修试验周期”。新标准在“第4章现场测试，第4.1节试验项目、周期及标准，第1项：测量过渡电阻值周期：“更换过渡电阻时”，也就是说新标准规定测量过渡电阻值只需在“更换过渡电阻时”仅测试一次，以后不要随同常规检修测试了，因为从已测试出的交流波形中能明确观察出过渡电阻的断开等故障。
