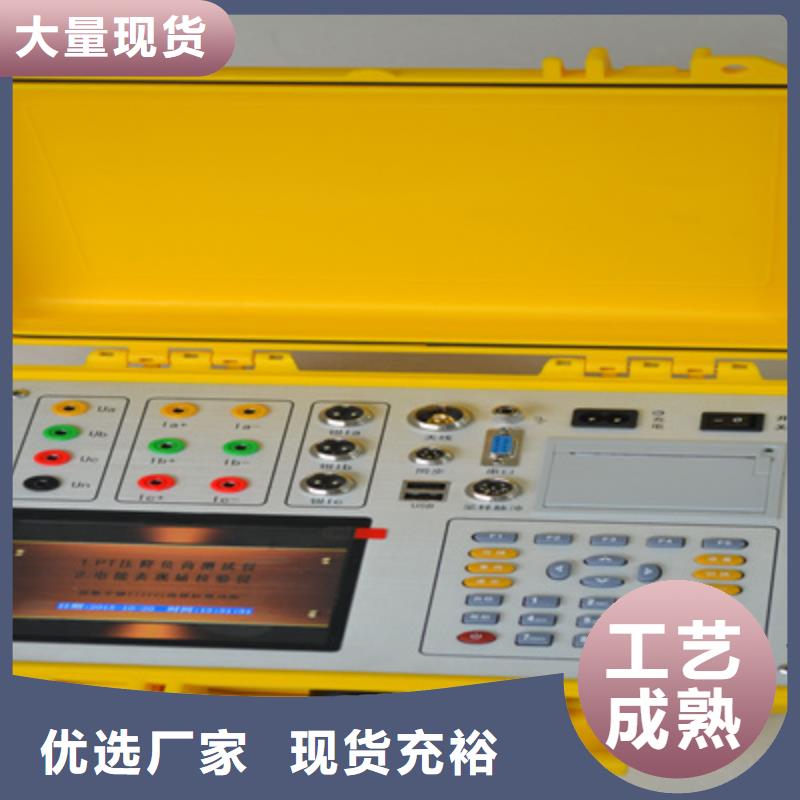

二次压降负载测试仪 主要技术指标环境条件温度：－5℃～40℃相对温度：＜95％（25℃）海拔高度：＜2500mm外界干扰：无特强震动、无特强电磁场2. 2 PT二次负荷测试时仪器主要技术指标1). PT二次负荷测试⊙导纳测量准确度：X＝(X×2％＋Y×2％)2个字Y＝( Y×2％＋ X×2％×34.38)2个字2个字——仪器的量化误差电压表头：0.5％⊙电阻测量范围：0.1Ω-50.0Ω⊙阻抗测量准确度：X＝(X×2％＋Y×2％)2个字Y＝( Y×2％＋ X×2％×34.38)2个字2个字——仪器的量化误差电流表头：1％2. 3 CT二次负荷测试时仪器主要技术指标——阻抗测量范围：0.1Ω—50.0Ω——阻抗测量准确度：X＝(2％×X＋2％×Y2个字)Y＝(2％×X＋2％×Y2个字)2个字——仪器的量化误差电流表头：1％第三章 面板说明①为充电接口②为充电中③为充电结束④为电量不足⑤为操作按键⑥为RS232通讯口⑦为钳表电流输入⑧PT侧电压输入⑨液晶显示器⑩为电源开关第四章 测试过程中需要注意事项4. 1 为了保证工作人员在现场试验中的人身和电力系统发、供、配电气设备的运行，必须严格执行DL409-1991《电业工作规程》。4. 2 电气设备分为高压和低压两种：高压：设备对地电压在250V以上者；低压：设备对地电压在250V及以下者；4.3 工作人员与带电高压设备的距离表1高压设备带电时的距离电压等级（kV） 距离（m）10及以下 0.7020—35 1.0044 1.2060—110 1.50154 2.00220 3.00330 4.30500 5.004. 4主界面介绍a)CT负荷：测试CT二次负荷。b)PT负荷：测试PT二次负荷。c)升级接口：程序升级接口，不对用户开放。d)数据中心：可以浏览数据，删除数据。e)出厂时间：出厂时间 f)厂家设置：该设置不对用户开放，
天正华意电气设备(鹤岗市分公司)占地40余亩，建筑面积12000平方米，拥有员工100多人，技术人员30余名。现代化 微机继电保护测试仪加工生产设备齐全，技术力量雄厚;地理位置优越，交通便利。拥有完整、科学的质量管理体系，多年来一直坚持质量为本、诚实守信的处世原则，用实力和 微机继电保护测试仪产品质量获得了业界的一致好评。
二次压降负载测试仪当进行低压计量表计直接从CT一次侧取样进行电表校验时，用来输入计量表计所接的电流互感器比值，才能完成正常的校验；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。电表常数 — 指被测表的标准电能脉冲常数，输入范围为0~100000；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。设定圈数 — 指校验周期，即几圈（或几个脉冲）计算一次误差；先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。接线方式 — 指被测表计的类型，包括：三线有功、三线无功、四线有功、四线无功四种方式，用【←】、【→】键进行切换；输入方式 — 指被测表脉冲取样方式，包括：脉冲（光电）方式和手动方式两种，用【←】、【→】键进行切换；注意，用不同的脉冲取样方式时一定要将本参数设置为与之相应的方式，否则测试可能不正常；电流输入 — 指电流的取样方式以及不同取样方式下电流量程的选择，用【←】、【→】键进行切换；共包括：5A【内部CT】、5A【小钳】、25A【小钳】、100A【中钳】、500A【中钳】、400A【大钳】、2000A【大钳】7种方式，其中5A【内部CT】指内置电流互感器输入方式，此种方式精度高，但在现场时电流接入比较麻烦，一般在试验室采用此种方式；其它6中带钳的指钳形互感器输入方式，本仪器共支持3种钳表的使用，标准配置为小钳表（开口圆形，直径为8毫米，可选择5A和25A两种档位），第二种为中型钳表（开口圆形，直径为50毫米，可选择100A和500A两种档位），第三种为大型钳表（开口长园形，长端为125毫米，宽50毫米），钳表方式的优点是现场接入方便，不需断开电流回路，但精度较低。表号 — 人为输入编号用于区分被试品结果，以便在查阅时不会将多组结果混淆，表号可为数字或字母，多输入12位。
二次压降负载测试仪无线二次压降1、功能说明该功能用来无线同步测量电压互感器二次压降，两台手持终端分别放置在电压互感器侧和电表侧，可以单相测量也可以三相测量，支持三相三线制和三相四线制，如果是单相测量和三相四线制测量接线类型端都选“三相四线”，否则选“三相三线”。开机后，选中压降测试，进入下一界面如图所示，选择本机是在电表端还是PT端。2、操作说明功能选择在开机界面下，通过“←”“→”，来选择本机是在电表端还是在PT端。然后再按确认键 进入“PT压降测试”参数设置界面，如下图所示：PT压降测试参数设置“PT压降测试”参数设置界面包括了“测试点编号”，“当前温度”，“当前湿度”，“PT二次额定电压”，“平均功率因素”，用“↑”，“↓” 来更改值，“测试点编号”和“平均功率因素”按下“↑”，“↓”键越久，更改的速度越快。“测试点编号”是用来区分不同测试地点的。小值是 100000，值是100600。按下“↑”，“↓”键来更改。“当前温度”用于记录测试时刻的环境温度，小值是-20°，值是＋60°. 按下“↑”，“↓”键来更改。“当前湿度”用于记录测试时刻的环境湿度。小值0％，值是 . 按下“↑”，“↓”键来更改。“PT二次额定电压”用于记录被测PT的二次额定电压，有三个选项，分别是“100.00V”,“57.72V”,“33.33V”，按下“↑”，“↓”键来更改。“平均功率因素”是指线路平均功率因数，小值0.5，值1.0，按下“↑”，“↓”键来更改。可用线路的半年或一年的有功电量和无功电量求得，如果不能获得半年或一年的数据，可用瞬时功率因素代替，计算公式为：平均功率因素 ＝ 有功电量 / √（有功电量^2 ＋ 无功电量^2）“接线类型”是指压降测试的PT二次的接线类型 ，分为“三相三线”和“三相四线”。如果是单相测量，则选择“三相四线”，按下“↑”，“↓”键来更改。
二次压降负载测试仪波形显示界面如图十五所示：在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的反映出被测信号的失真情况（是否畸变、是否截顶），本屏中显示当前显示为Ua、Ia的波形 , 用【↑↓】键来切换不同的显示通道；可切换为B相电压、电流的波形，C相电压、电流的波形，A、B、C三相所有的电压的波形，A、B、C三相所有的电流的波形，A、B、C三相所有的电压和电流的波形；可以做为简单的示波器使用。屏幕下方显示出各相电压的有效值、峰值、小峰值、各相电流的有效值、峰值、小峰值。所示：此屏以柱状图的形式显示出各相电压、各相电流的谐波含量分布情况，还能显示出谐波失真度和各次谐波含量数值。通道UA-UB-UC-IA-IB-IC提示当前通道（可通过←、→键来改变所选通道），1％-10％为各谐波分量百分比（当所有次数的谐波含量都小于10％时进行放大显示，即以10％做为满刻度；当有一项以上的谐波含量大于10％时，正常显示，即以做为满刻度），05-30指示的是谐波的次数，右侧数值显示总谐波畸变率THD、有效值和32 次谐波。无失真的信号应显示次谐波（基波）。
