变压器感应局部放电试验测试台2025已更新(今日/公司)

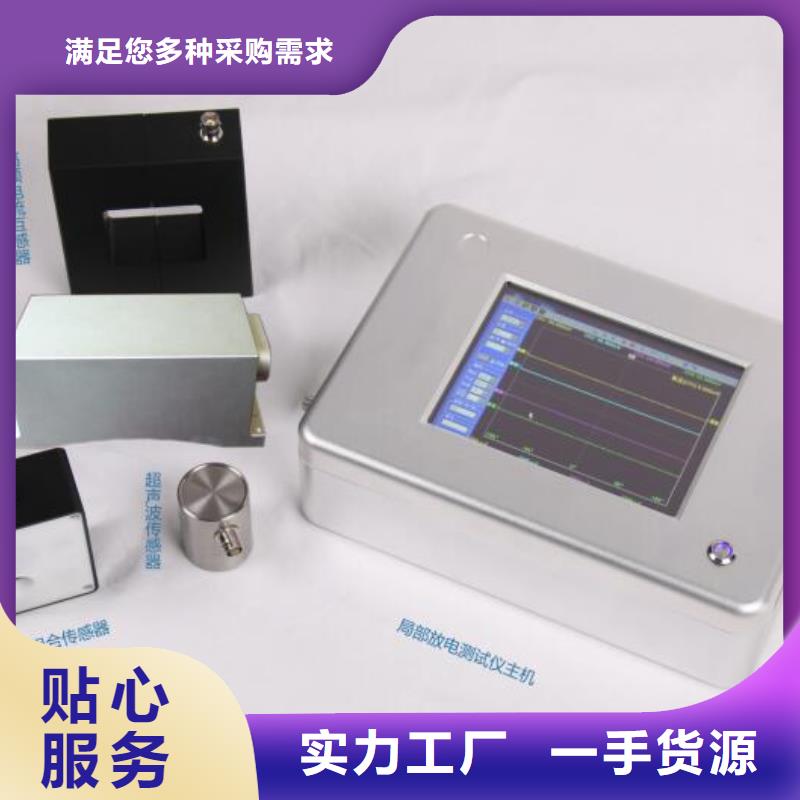

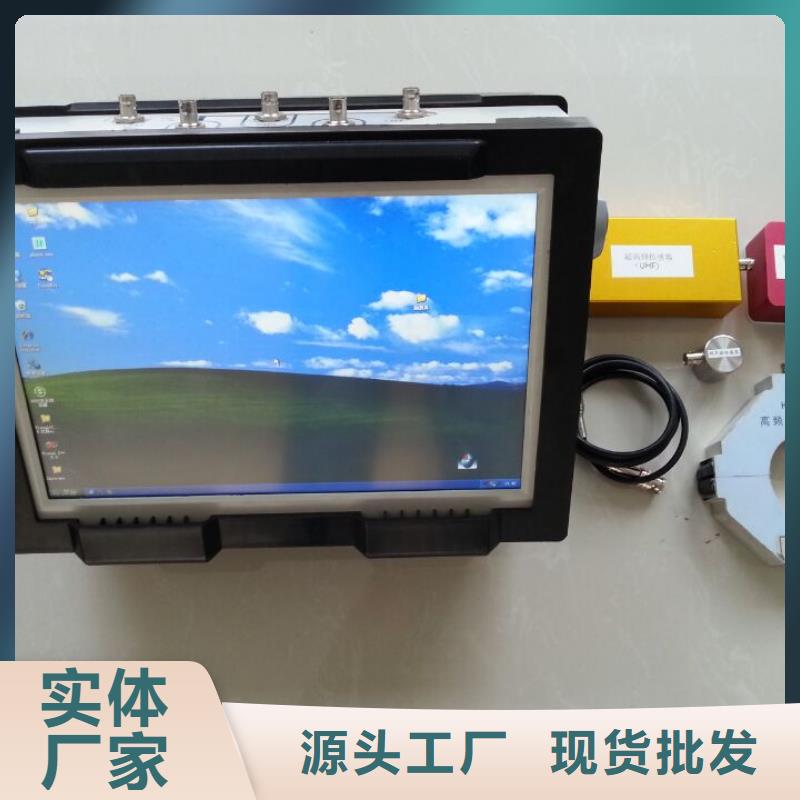

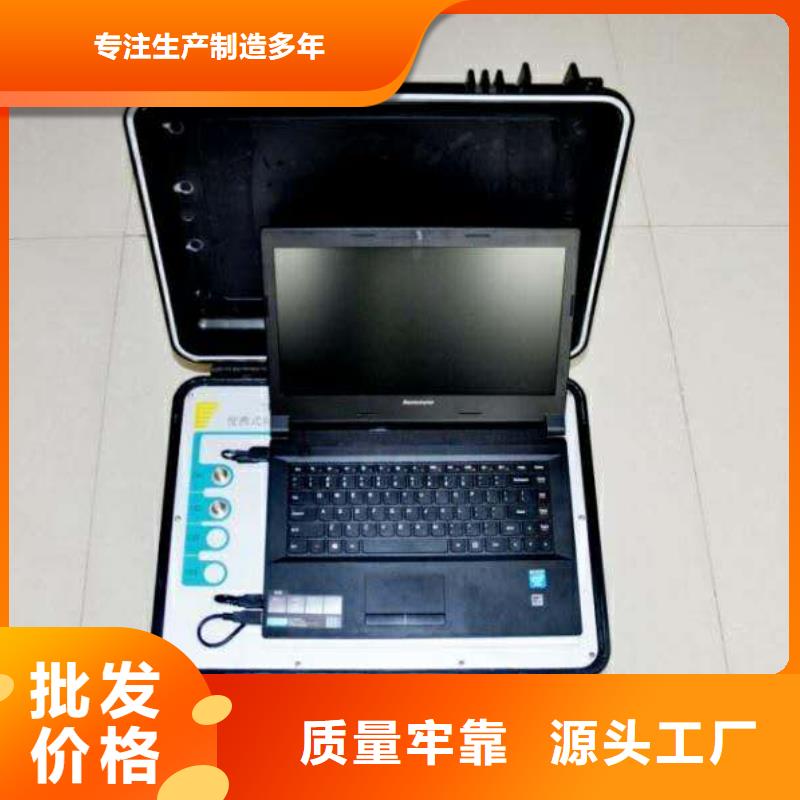

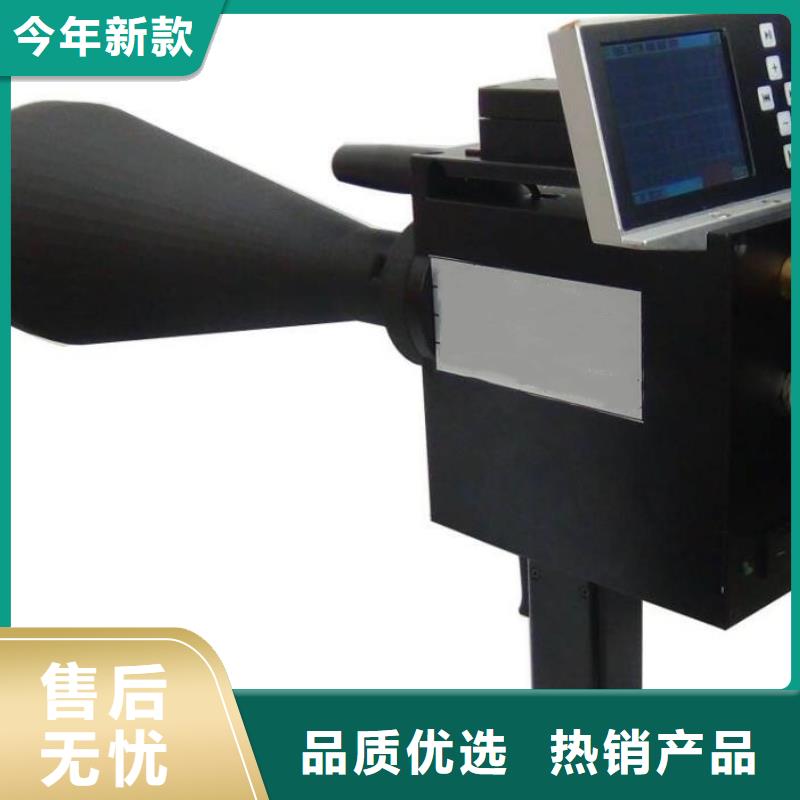

局部放电检测仪局部放电检测仪后研制开发生产的全新的数字化仪器设备，它的采用高速集卡通道：同步4通道；采集卡采样频率：40MHz；高精度AD分辨率12bit，直流精度0.2％；采样长度4M样点；它集成了信号调理、全软件控制、数据分析等功能，是一套完整的局部放电试验系统 先进性：采用高速宽频带数据采集系统，放电波形还原显示清晰，失真度小，配合时间窗的使用，可动态放大显示图形细节；采用12位数据采集系统，结合连续、单次数据采集，测量精度与传统模拟局放仪相比有了质的提高。1.2、继承性：运用虚拟仪器的概念，数字化全模拟传统仪器的功能，图形显示分为：椭圆、正弦、直线，放电相位显示明确；同步跟踪显示任意频率的试验电源，放电相位显示明确；数控增益粗调、增益细调。数字模拟时间窗，可任意调节大小，动态并可放大显示细节。1.3、可靠性：优化了系统组成结构，运用模块化、单元化设计技术，数字仪器各功能模块单元明确。信号调理单元移用了我厂应用了多年的经典的调理电路，加上采用了高可靠性的数据采集卡，使得数字仪器的可靠性有了根本的保证。1.4、性：系统采用了多参数报警保护措施，关键部位更采用软、硬件双重保护，灵敏度高，确保了整个试验系统的运行。

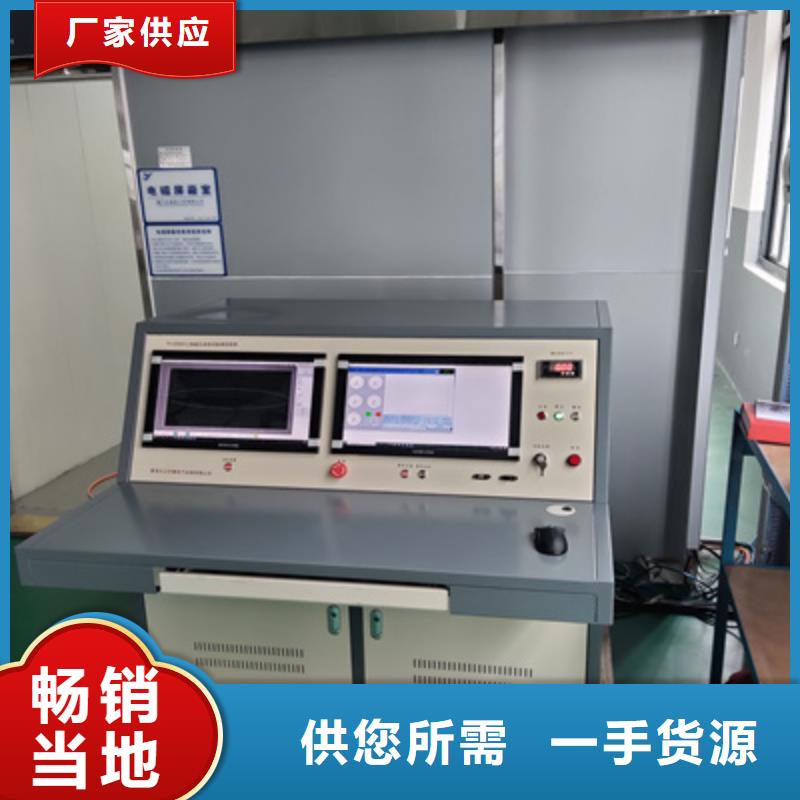

局部放电检测仪 成套设备的检查和连接1、成套设备到达用户后检查各部件外观是否完好无损。2、用摇表和直流电阻测试仪测量变压器的绝缘电阻和直流电阻与出厂试验报告是否相符。3、各部件按主回路原理图连接可靠。成套设备的操作说明1、合上控制台电源，打开钥匙开关，此时停止指示灯及高压电压表数码管亮；2、将试品所需耐压时间设定好（调面板上时间继电器拔盘）；3、按下启动按钮，启动灯亮，停止指示灯灭；4、按下升压按钮，升压指示灯亮，当电压要到所需电压值时，点动按升压按钮到所需耐压值，按下耐压计时按钮，耐压计时开始，时间到后调压器自动降压到零位，按停止按钮，再按一下耐压计时按钮，关闭钥匙开关，切断所有电源，耐压试验结束； 5、在升压过程或耐压计时过程中，如试品击穿、变压器过载或变压器过压时，过压过流保护动作，自动切断主电源，调压器降压到零位，再按启动按钮，可继续升压，若不升压就切断所有电源，检查试品；6、如需再次试验，重复操作步骤2~4。7、如需做局放试验时请参考局放仪使用说明书。注意事项1、本设备只能短时运行（额定容量下30分钟）；2、此套设备为高压设备，故每次使用前将设备外表面灰尘擦干净，保持环境清洁；3、高压危险，试验时人员远离试验区域；4、所有设备及试品须接地牢靠；5、变压器高压尾须直接接地或经电流表、互感器接地；6、测量线圈有一端必须接地且严禁两端子短路；7、定期检查调压器传动部件和上、下限位开关是否正常；8、使用过程中如出现异常情况，即该停电检查，若不能解决，请与我公司及时联系处理。青岛天正华意电气设备有限公司

局部放电检测仪局部放电的定义及产生原因在电场作用下，绝缘系统中只有部分区域发生放电，但尚未击穿，（即在施加电压的导体之间没有击穿）。这种现象称之为局部放电。局部放电可能发生在导体边上，也可能发生在绝缘体的表面上和内部，发生在表面的称为表面局部放电。发生在内部的称为内部局部放电。而对于被气体包围的导体附近发生的局部放电，称之为电晕。由此 总结一下局部放电的定义，指部分的桥接导体间绝缘的一种电气放电，局部放电产生原因主要有以下几种：1、电场不均匀。2、电介质不均匀。3、制造过程的气泡或杂质。经常发生放电的原因是绝缘体内部或表面存在气泡；其次是有些设备的运行过程中会发生热胀冷缩,不同材料特别是导体与介质的膨胀系数不同，也会逐渐出现裂缝；再有一些是在运行过程中有机高分子的老化，分解出各种挥发物，在高场强的作用下，电荷不断地由导体进入介质中， 在注入点上就会使介质气化。二 、局部放电的模拟电路及放电过程简介介质内部含有气泡，在交流电压下产生的内部放电特性可由图1—1的模拟电路(a b c等值电路)予以表示；其中Cc是模拟介质中产生放电间隙(如气泡)的电容；Cb代表与Cc串联部分介质的合成电容；Ca表示其余部分介质的电容。(a) 实际介质 模拟电路I——介质有缺陷(气泡)的部份(虚线表示)II——介质无缺陷部份图1—1 表示具有内部放电的模拟电路图1—1中以并联有—对火花间隙的电容Cc来模拟产生局部放电的内部气泡。图1—2表示了在交流电压下局部放电的发生过程。
