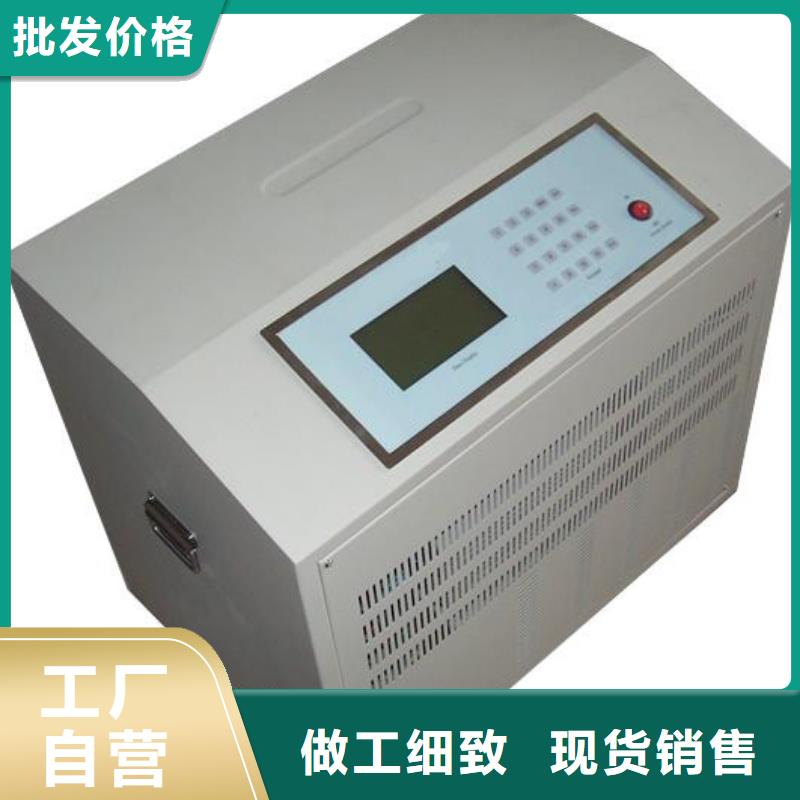

蓄电池充放电测试仪单体模块连接步骤：步：确定整个电池组需要使用单体模块数量。?模块数量＝整个电池组节数÷一个单体模块所能监测节数，未整除的，模块数量需要加1.?举例：如电池组电池节数节，配置的单体模块所能监测6节，110÷6＝18.33个，未整除，所以需要使用的模块数量＝19个。第二步：连接单体模块与电池的连线。（单体模块从1号模块开始）?单体模块与单体电池连接，请用户按照对应的电池编号进行采集连接！先采集线与电池的连接，后给模块供电。?电压采集线与电池接线顺序为：以电池组正极为接线起始端，从电池组负极开始按照“红、绿01、绿02......绿05、绿06、黑”依次接线。使用多个单体模块时，按单体模块编号，从前到后，单体模块所有采集线全部连接上，一个模块多余的采集线，不用连接，也可一起短接到电池负极（供电电源：压差±8V以上）。6节及以上电池模块接线图电池不足6节模块接线图注意：此模块由于从内部取取，小可监测电池数据为4节，取电线分别为0号和4号线，接线过程中不可接错和接反，否则有可能烧坏模块。?单体模块的供电电源，单体模块的供电电压压差是8V以上,由红、黑电源线单独供电，将红黑电源线接到压差±8V以上电源上，注意红正黑负不要接反。电源取电方法，假如当前测量的电池组的单体电压是2V，通过4节电池取电；单体电压是6V，通过2节电池取电；单体电压是12V，通过1节电池取电。注意，每个单体模块都需要供电。?单体模块供电后，对应模块上单体电压指示灯闪烁正常。
