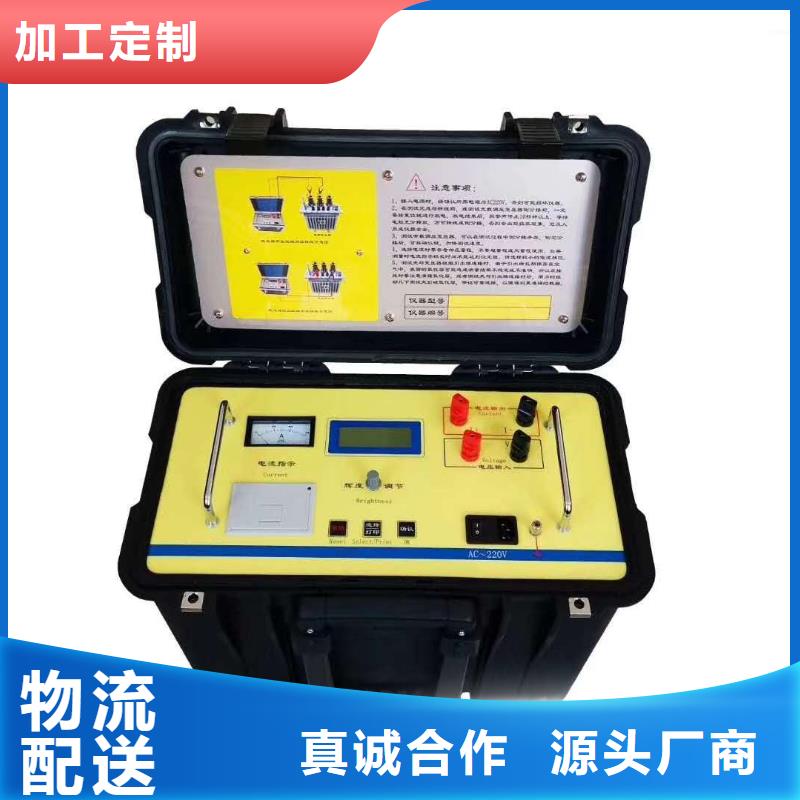

以下是:电阻速测仪、电阻速测仪生产厂家-诚信经营的图文介绍
天正华意电气设备(大连市分公司)是目前国内专业的 微机继电保护测试仪专业生产厂家之一， 天正华意电气设备(大连市分公司)技术力量雄厚，生产设备精良，工艺先进合理。天正华意电气设备(大连市分公司)承专业技术积累和制造经验以及优良的企业文化，凭借团结、创新的人才团队和科学的管理模式，遵循“诚信为本，用户至上”的宗旨，竭诚为国内外客户提供优良的产品和周到的服务。我们可以提供及时、快捷、优质的服务，接到信息后立刻响应，向客户提供各方面的技术咨询。
变压器有载开关测试仪接线方法短接变压器对侧绕组接线端子a-b-c，单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十所示（测量B相参数时的接线）：注意：更改加压绕组时请切断试验电源以确保！图十 3）分相Y型连接①分相Y型连接是指高压侧为Y型但没有中性点引出、低压侧为d型或y型的变压器，其特点为可以使用单相法测试但不能直接测出某一相阻抗参数，而是测试其中两相参数和后进行折算。在短路阻抗测量界面下选择“3、分相Y型连接”，按“确认”键进入短路阻抗参数设置界面，同图五。具体测量过程及操作步骤请参照“2）分相YN型短路阻抗测试”。②接线方法短接变压器对侧绕组接线端子a-b-c，单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十一所示（测量BC两相复合参数时的接线）：注意：更改加压绕组时请切断试验电源以确保！图十一4）分相D型连接①分相D型连接是指高压侧为D型、低压侧为d型或y型的变压器，其特点同分相Y型连接，但折算方法不同。在短路阻抗测量界面下选择“4、分相D型连接”，按“确认”键进入短路阻抗参数设置界面，同图五。具体测量过程及操作步骤请参照“2）分相YN型短路阻抗测试”。②接线方法短接变压器对侧绕组接线端子a-b-c后，还需依次短接本侧绕组的B-C、C-A、A-B端子。单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十二所示（测量BC两相复合参数时的接线）：注意：更改加压绕组时请切断试验电源以确保！
变压器有载开关测试仪仪器面板图1.接线端子：用于连接测试线（具体接线使用见后面接线方法）。2.AC 220V：电源插座,开关及保险管位置。3.接地端子：仪器接地端子。使用前，仪器的接地端子必须接好地线。4.打 印 机：热敏打印机，打印测量结果。5.液 晶 屏：800×480点阵液晶显示器，显示操作界面。用于在界面各个选项之间切换选中选项。确认键：执行当前选中选项。取消键：取消当前操作，返回前一个界面。保存键：保存测试记录。打印键：打印测试记录。放大键：用于在查看波形界面放大波形。缩小键：用于在查看波形界面缩小波形。7. RS-232：出厂前调试时仪器与计算机之间通讯使用。8. U S B ：插入U盘时会显示“USB设备已连接”，插入U盘后可以将数据存储到U盘。六、操作说明6.1仪器接线 （1）无绕组接线方法将测试线黄、绿、红测试钳分别接到调压开关X1（A1）、Y1（B1）、Z1（C1）上，并用短路线分别接到对应的X2（A2）、Y2（B2）、Z2（C2）上，黑色测试钳接到中性点上，测试线的另一端分别接到仪器对应的端子上。带绕组测试与不带绕组测试相比较，前者的动作时间长，约3-7 ms。例如：无绕组测试4分接到5分接的开关动作波形的接线方法（见图2）图2（2）调压侧绕组Y型接线中性点引出的变压器的接线方法拆去被测变压器的三侧引线，将非测试端（通常为中压侧、低压侧）分别三相短路接地。将测试钳黄、绿、红、黑依次夹到被测变压器的调压侧（通常为高压侧）套管的A、B、C三相和中性点上，然后将测试线另一端黄、绿、红、黑线分别接在仪器的A、B、C、N端子上）调压侧绕组Y型接线中性点没有引出的变压器的接线方法这种结构的试品在不吊芯情况下，中性点无法引出，只好每两相一测试，例如测A、B两相，接线方法如图3B所示，把C相当作中性点， 操作步骤和带绕组测试方法相同，只是在液晶屏上一次只显示两组波形和数据，数据的分析和有中性点引出的变压器的分析方法相同，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝1/3R’（如单相测量时则R＝1/2R’）。待A、B相测完以后，可以再把A相当作中性点，测量B、C相，或者把B相当作中性点，测量A、C相。其接线方法和数据分析均相同。（4）调压侧绕组Δ型接线的变压器的接线方法：测试接线方法同图3，操作步骤和数据的分析和其它变压器测试方法一样，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝R’，单相测量时
