以下是:交流指示仪表检定装置质量优的图文介绍
交流采样现场校验仪 电能表校验校表举例：例、自动检定一只220V/5A电能常数为450的三相四线有功电度表，操作步骤如下：1、将被校表挂在校表架上并接好线，对准光电头，如需打印，则要接好打印机，打开打印机开关；2、启动总电源开关，待液晶显示屏主菜单正常显示后按【←】或【→】光标键进入电能表校验主菜单，根据主菜单提示，按数字键【2】进入三相四线的有功表校验状态；3、可用【↑】或【↓】键翻阅子菜单，进入电流档位页，根据子菜单的提示，按数字键将电流量程切换到5A档位；4、同上翻阅子菜单，进入电压档位页，根据子菜单提示，按数字键将电压量程切换到200V档；5、按【监控】键子菜单消失，屏幕上出现请输入数值，按数字键【1】【1】【0】【电压】键，电压表则显示220.00电压值输入完毕；6、按【分格】键子菜单消失，光标移至圈数一栏，按数字键送入被校圈数如按【2】再按【分格】键确认，则被校表圈数为两圈，也可直接按【分格】默认被校圈数为1圈；7、按【监控】键子菜单提示“请输入数值：”此时输入：【4】【5】【0】，注：监控键为一个多功能键，需和其他键配合使用：a、可作为退出当前子菜单，显示主菜单，b、也可配合功能键及数字键置入相应的参数；8、检查光电头采样是否正常；9、按【校验】键屏幕显示：1、自动检表，2、单点检表，根据提示按数字键【1】本机进入自动校验，并自动上升相应的电流幅值，根据光电采样计算并显示误差；10、如需单点校验，则按数字键【2】，被校表误差将误差栏中显示，这时请按【↑】或【↓】键移动光标至电流根据子菜单选择您所需校验点的电流幅值。存表总清密码：

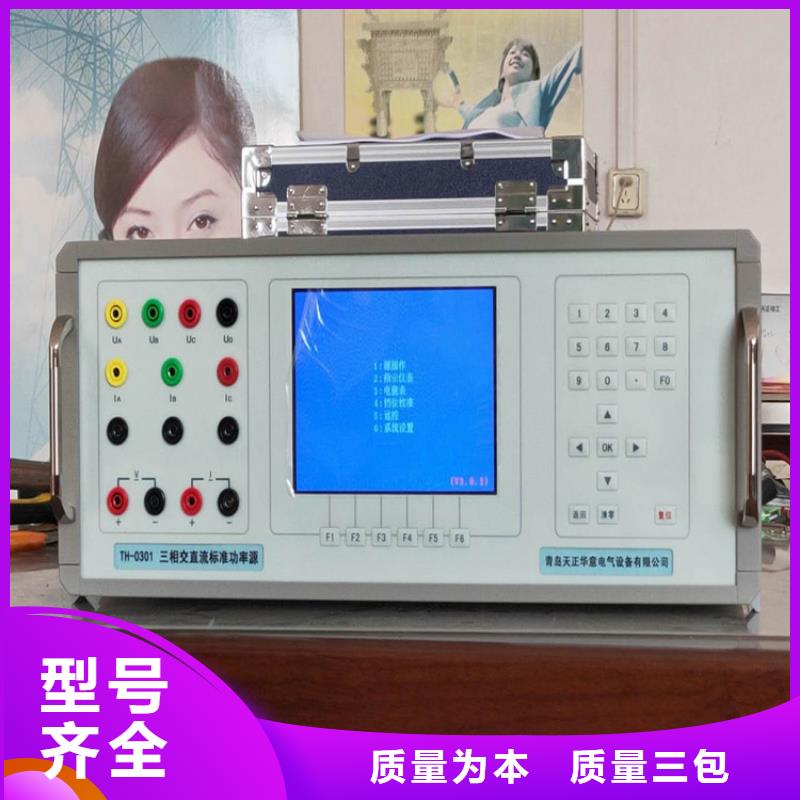

交流采样现场校验仪 三相交直流标准源，是根据标准和规程而设计的一种检定装置，不需要外配标准表，可对0.5级以下单、三相交/直流电压表，交/直流电流表，功率表进行自动或手动校验，此外还可以对频率表、相位表、功率因素表、变送器、电力负荷变量器、功率继电器进行校验检定。二、本校验仪技术指标符合：JJG597—05交流电能表检定装置规程SD 111—83交流仪表检定装置校验规程SD 112—83直流仪表检定装置校验规程三、主要特点：1、数字调频、调相、调幅、智能化设计、操作由键盘控制；2、电压、电流输出具有恒压、恒流特性，定频、定相功能；3、多功能标准表具有功率、电能、交/直流电压、交/直流电流标准；4、直流输出与交流输出分开；5、输出电压短路、输出电流开路具有自动保护功能，并有声光提示；6、背光式液晶显示直观明了；7、采用编程方式电表进行检验，直接显示误差并打印测试结果；8、具有除电能表外的软件修正标准表功能。四、主要技术指标：1、输出电压档：30V、100V、200V、400V、600V调节细度为0.01％，各档有20％余量；2、输出电流档：0.1A、0.5A、1A、2.5A、5A、10A、20A调节细度为0.01％，各档有20％余量；3、输出频率范围：45—65Hz，调节细度0.01Hz；4、输出相位调节：0—360°，调节细度0.1°；5、相角对称度：三相四线电压120°±0.5°、三相三线电压60°±0.5°、电流120°±1°；6、输出波形失真度：电压、电流波形失真度＜0.5％；7、直流电压与交流电压相同并增加直流75mv档；8、直流电流与交流电流相同并增加直流1mA档；9、输出直流电压、电流纹波为≤1％；10、输出电压、电流、功率稳定度为0.02％/2（分钟）；11、输出电压、电流表准确度0.1％；12、输出电压、电流每相额定容量为20VA，输出直流电压、电流额定容量为15VA；13、供电电源：220V±10％、50Hz±1％线路无突变负载；14、工作环境温度：-5℃—35℃、湿度为85％，无腐蚀性气体；15、体积：长350×宽430×高190（mm）；16、重量：25Kg
交流采样现场校验仪 多功能校准仪是一种大屏幕LCD显示的数字式交、直流标准电压、电流发生器，整机采用“闭环”控制，输出稳定度高，可用于校验数字式、各种指针式三用表及直流0.2级，交流0.5级以下各类表头。本仪器电压输出11档（0~1000V）；电流输出11档（0~50A）；中值电阻11×2档(10Ω~20MΩ)；交流频率50Hz、60Hz、400Hz、1kHz（数字合成，按键选择），以上项目及量程变换均通过内部精密开关转换。LCD窗口同时显示输出实际值、百分比值、量限、误差。可选择被检表的量限值，并可根据被检表的刻度选择步长。输出调节既可采用外控编码器调节也可采用面板按键数字调节，面板按键调节可选择“按位”调节或者按“百分比”调节。采用的16位A/D转换芯片，转换速度和精度得到了大幅度提高；AC/DC采用真有效值转换芯片，保证了交流输出的精度。采用了新型的复合大功率放大器，输出功率强大，可靠性高，失真度小。电压短路、电流开路自动保护！具有数字显示、误差直读、量程宽、分档细、精度高、线性好、稳定性高、使用方便等优点！4、工作原理：本仪器主要有数字合成正弦波发生器、功放及保护单元、量程单元、CPU单元、键盘及显示单元、电源、标准电阻器等组成。原理方框图：5、主要特点：5.1 整机采用“闭环”控制，输出精度、稳定度极高5.2 数字合成正弦波信号发生器，失真小，可靠性高5.3 每个量程可实行一键软件校准，实现整机的“闭壳”校验，免开机箱5.4 240＊64大屏幕LCD显示5.5 输出调节有外控和面板按键两种调节方式5.6 量限可根据被检表的量程选择5.7 当输出调节采用“百分比”调节时，可选择步长5.8 交直流电压输出范围 0~1050V 5.9 交直流电流输出范围0~60A5.10 供选择的交流频率五种：50Hz、市电（同步）60Hz、400Hz、1kHz5.11 电压短路、电流开路自动保护。
天正华意电气设备(郴州市分公司)一直专注 微机继电保护测试仪领域，是集研发、生产、销售为一体的 微机继电保护测试仪制造企业。历经十年的创新发展与沉淀，天正华意电气设备(郴州市分公司)赢得了业界和使用者一致认可和尊重，更铸就了公司在 微机继电保护测试仪行业中的品牌地位。
我们的主要产品有： 微机继电保护测试仪。
交流采样现场校验仪变送器查询在变送器查询子菜单中，通过“”、“”键，根据“表号”或“时间”等关键词，移动光标选中后按“OK”键即可查看自动检测变送器时存入的误差数据。“”、“”键用于翻看下一页。显示屏左下方的“单删”键用于删除光标选中的被检变送器误差数据，右下方的“总删”键用于删除机内存储的全部被检变送器误差数据。当机内所存文件总数达到300份（包含指示仪表和交流采样器数据）时，应采取“单删”或“总删”措施以空出存储空间容纳新的校验数据（删除之前可把所需误差数据上传给计算机）。5．6 交流采样器校验（虚负荷测试）在主菜单（图3）中，按“4”键进入“交流采样器”子菜单。在此子菜单中，按“1”为“交流采样器测量”；按“2”为“交流采样器查询”；按“3”为“交流采样器初始化”。 5. 6. 1 交流采样器半自动检测在“交流采样器”子菜单中，按“1”键后，显示如图26的半自动校验界面。5. 6. 1. 1 交流采样器参数输入图26的上半部分显示内置标准所测得的各相电压、电流、功率、功率因数和总的有功功率、无功功率、功率因数、频率及装置当前的档位和接线方式；中间部分用于设置被检交流采样器的一次值、二次值、计量单位、接线方式、频率范围和检定点设置等信息。若界面中有不正常显示时，请按“返回”键，可在交流采样器的校验子菜单中按“3”（3: 交流采样器初始化）后，使其回到初始状态，恢复显示正常。注：进行初始化时，不可中断电源，以免数据遭到破坏！在图26界面中，用“”、“”键移到相应信息栏目，输入数值即可；“”、“”键在同一栏目中移动方便修改数字，计量单位、二次值、频率范围、接线方式的循环修改也用此二键。例如当用“”、“”键移到“接线方式”栏时，按“”、“”键可切换选择“3相4线”或“3相3线”；当用“”、“”键移到“频率范围”栏时，按“”、“”键可在“45～55Hz”、“47～53Hz”、“48～52Hz”、“49～51Hz”等频率范围中选择。
