震荡波电缆试验仪
更新时间：2025-05-30 19:34:39 ip归属地：长春，天气：多云，温度：18-31 浏览次数:3 公司名称： 天正华意电气设备(长春市分公司)
以下是:震荡波电缆试验仪的产品参数
| 产品参数 | |
|---|---|
| 产品价格 | 555/台 |
| 发货期限 | 1 |
| 供货总量 | 1000 |
| 运费说明 | 含税 |
| 小起订 | 1 |
| 质量等级 | 0.05 |
| 是否厂家 | 是 |
| 产品材质 | 铜 |
| 产品品牌 | 青岛天正华意电气 |
| 产品规格 | 158 |
| 发货城市 | 青岛 |
| 产品产地 | 青岛 |
| 加工定制 | 是 |
| 产品型号 | TH |
| 可售卖地 | 全国 |
| 产品重量 | 6 |
| 产品颜色 | 白色 |
| 质保时间 | 三年 |
| 外形尺寸 | 158 |
| 适用领域 | 电力电气 |
| 质量认证 | 9000 |
| 产品功率 | 10 |
| 工作温度 | 45 |
以下是:震荡波电缆试验仪的图文视频
您是想要在吉林省长春市采购高质量的震荡波电缆试验仪产品吗？天正华意电气设备(长春市分公司)是您的不二之选！我们致力于提供品质保证、价格优惠的震荡波电缆试验仪产品,品种齐全,不断创新,致力于满足广大客户的多种需求,联系人:杨经理-【18762195566】,地址:《平度市平安路2号》。 吉林省,长春市 长春市，简称“长”，别称“北国春城”，古称喜都、茶啊冲，吉林省辖地级市、省会、副省级市、Ⅰ型大城市、哈长城市群核心城市，国务院批复确定的中国东北地区的中心城市之一和重要的工业基地。长春市下辖7个区、1个县，代管3个县级市，总面积24592平方千米。截至2022年末，总人口906.54万。
想了解我们的震荡波电缆试验仪产品吗？我们为您准备了细致入微的视频介绍，让您在短时间内了解产品的精髓。
以下是:震荡波电缆试验仪的图文介绍

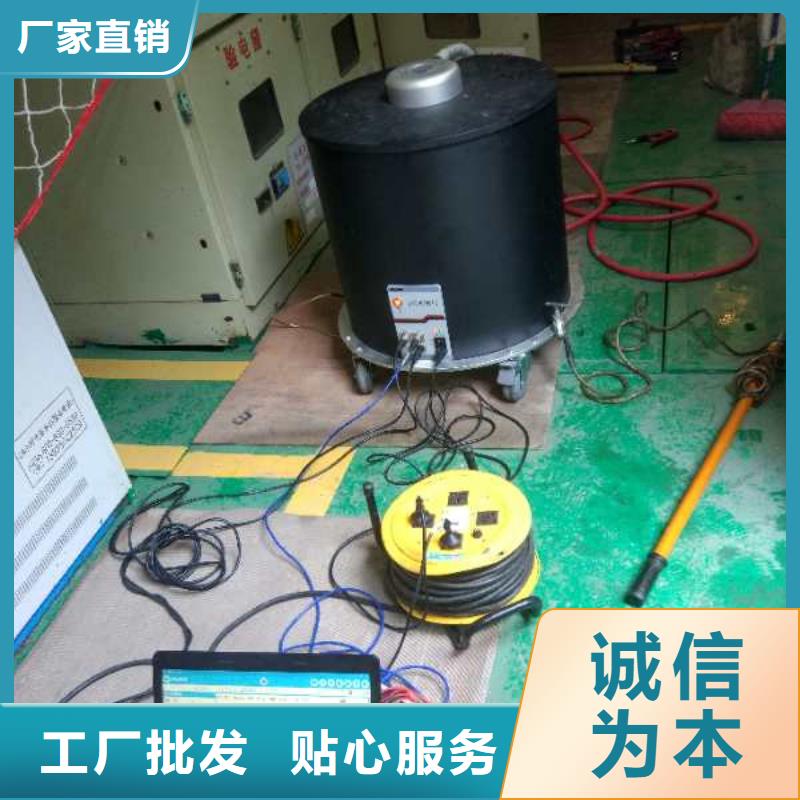

振荡波局放耐压试验系统高压源控制 测试系统 由两部分构成： 高压单元 笔记本电脑 测试过程中，内部的高压直流源由 系统控制。出于考虑（如图2.1 所示）， 系统外部控制开关始终与系统连接，并用于切断高压。 系统外部控制开关功能介绍示意图请时刻谨记章节2 中的四项规则。 技术总览 系统构成 该测试系统包括高压单元、外部控制开关、笔记本单元以及配套的连接电缆 M 系列单元构成如下控制单元 高压线圈； - 高压分压器； - 高压开关； - 局放耦合电容；局放耦合器； - 局放校准仪； - 连接面板。 系统由笔记本电脑远程控制，首先应该： - 通过直连网线将高压单元和笔记本电脑连接 3.1.2振荡波工作原理：?基于OWTS技术的测试电压产生原理如图1所示。直流高压电源首先通过线性连续升压方式对被测电缆进行逐步充电（充电电流恒定）、加压至预设值。加压完成后，固态高压开关S（激光触发场效应管LTT）在小于1μS的时间内闭合，使被测电缆电容与OWTS系统中高压电感L产生谐振，从而在被测电缆上产生阻尼振荡交变电压（DAC），其波形及频率接近工频电压，且持续时间为mS级，对电缆绝缘无损伤。?电缆振荡波局部放电检测基本原理如图1所示：图1 电缆振荡波局放测试原理?用直流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。实时快速状态开关S闭合，将被测电缆和空心电感构成串联谐振回路，回路开始以的频率进行振荡。空心电感值根据谐振频率的要求进行选择，频率范围5O～1000Hz，相近于工频频率。图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。回路品质Q一般为60～100，振荡波以谐振频率在0.3～1s内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。
振荡波局放耐压试验系统系列是集成式局部放电定位系统，主要用于中压电缆的局放诊断。系统测试频率为20Hz 到几百赫兹的阻尼交流电压（DAC）。系列是集成式局部放电定位系统，主要用于中压电缆的局放诊断。系统测试频率为20Hz 到几百赫兹的阻尼交流电压（DAC）。系统在测试过程中产生的阻尼交流电压可达30kV，并结合先进的系统硬件与系统软件来进行诊断，系统集VLF与DAC一体，即可测量电缆的振荡波局放又可做电缆的超低频耐压试验，现场电压测试结合了非破坏性局放测试以及介质损耗测量，是对电缆的投运，维修以及维护来讲一种基础并有效的测试手段。结合了几乎针对所有中压电缆类型，如XPLE以及纸质绝缘的电缆的必要测试电压以及诊断工具。系统在测试过程中产生的阻尼交流电压可达30kV，并结合先进的系统硬件与系统软件来进行诊断，主要包括： - 的电晶体技术和激光控制技术，如高压电晶体开关； - 电子元件，数字式信号处理，如高压电晶体开关、高压源； - 数字式信号处理器和过滤器； - 无线连接以及计算机内置系统，包括局放探测器、控制单元和局放分析器。 测试回路包括:1.1.1 硬件 OHV 主要由两部分构成 高压单元：高压线圈、高压分压器、高压开关、局放耦合电容、耦合单元以及局放探测器。 控制单元：笔记本单元主要用于控制测试程序、分析测试数据和保存测试数据，外部连接高压 ，控制开关用于控制高压加压。将系统接地后并内部连接，然后与被测电缆相连。
天正华意电气设备(长春市分公司)生产的 微机继电保护测试仪从每个细节做起， 微机继电保护测试仪产品都力争作到精益求精。作为中国企业走向世界的准入证，“信誉”代表了我公司的市场名誉，得到了广大客户，科技发展，诚信为本”是我公司不变的追求。
振荡波局放耐压试验系统用户可以进行删除修改操作， 选中树形中已添加的接头直接点 击 “删除”按钮即可删除所选电缆接头的信息。新建项目信息完成后， 点击界面 下方 的“保存”按钮， 软件自动完成数据保存， 数据默认保存在上位机 C 盘相应的测试文件夹内， 同时关闭界面， 若点击“取消”按钮， 软件界面关闭但不保存 数 据。新建测试项目完成后， 在图 3 所示的主界面中将显示新建的测试项目。2 编辑项目在列表中选择测试项目， 再点击下方的“编辑”， 所选项目的信息自动弹至 新 建项目窗口，并自动加载该项目已有信息，在此基础上可根据实际情况进行修 改， 修改完成后点击“保存”按钮， 编辑后的信息自动更新至该项目。3 删除项目在列表中找到欲删除的测试项目， 点击列表下方的“删除”按钮， 弹出询问对 话框， 点击“确定”则可性删除选中项目。4载入项目用户在列表中双击选择测试项目 ( 或单击选中后点击“确定”按钮） ，“项目 管 理”界面关闭，软件自动载入用户所选的测试项目，用户可进行后续测量操作， 测 量数据自动分类保存在用户选中的测试项目中青岛天正华意电气设备有限公司 系统标定校准基本流程如图 5 所示：图 5 校准测试基本流程点击图 2 中“校准测试”按钮， 进入“校准测试”模块， 该模块界面如图 5 所示选中相应的校正放电量， 程序控制采集系统以高速采集当前注入的校正脉 冲信号， 校正脉冲地视在放电量涵盖 1pC~200nC 范围内的 10 个挡位。从图 5 所示软件界面左侧选择手动或自动校准，所选的视在放电量必须与实际注入的放电 量 一致。
选购震荡波电缆试验仪来吉林省长春市找天正华意电气设备(长春市分公司)，我们是厂家直销,产品型号齐全,确保您购买的每一件产品都符合高标准的质量要求，选择我们就是选择品质与服务的双重保障。联系人:杨经理-【18762195566】,地址:[平度市平安路2号]。
