FCWB-40.5/1000高压穿墙套管尺寸图

使用环境条件
 1、户内套管 环境温度不高于＋40℃，不低于-40℃ 海拔不超过2500m
相对湿度月平均值不大于90％ 周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽 无经常性的剧烈振动
 2、户外套管 环境温度不高于＋40℃，不低于-40℃； 海拔不超过2500m； 风速不大于34m/s
产品的使用环境的空气污秽程度，按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级； 无经常性的剧烈振动本系列产品户内-户外型干式复合穿墙套管，适应于额定电压为10-126KV、频率50H的三相交流系统电站各变电所的配电装置
采用高温加强型耐酸芯棒和先进的干式生产技术，产品性能稳定，局部放电量小，介质损耗小，产品免于维护，同时由于产品采用合理的设计结构，产品内部电场分布均匀，热稳定性能好，运行系数较高。另外产品外绝缘材料还采用电气性能，憎水性能和耐老化性能优异的高温硫化硅橡胶材料。因此，产品具有优异的耐污能力和防性能，在产品运输，安装等方面极为快捷方便，符合电力产品环保、无油化、小型化的发展趋势。是当前广泛使用的瓷质穿墙管的换代产品、满足城乡高压电网改造要求的新一代。 穿墙瓷套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。
  穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。
  当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高而导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。

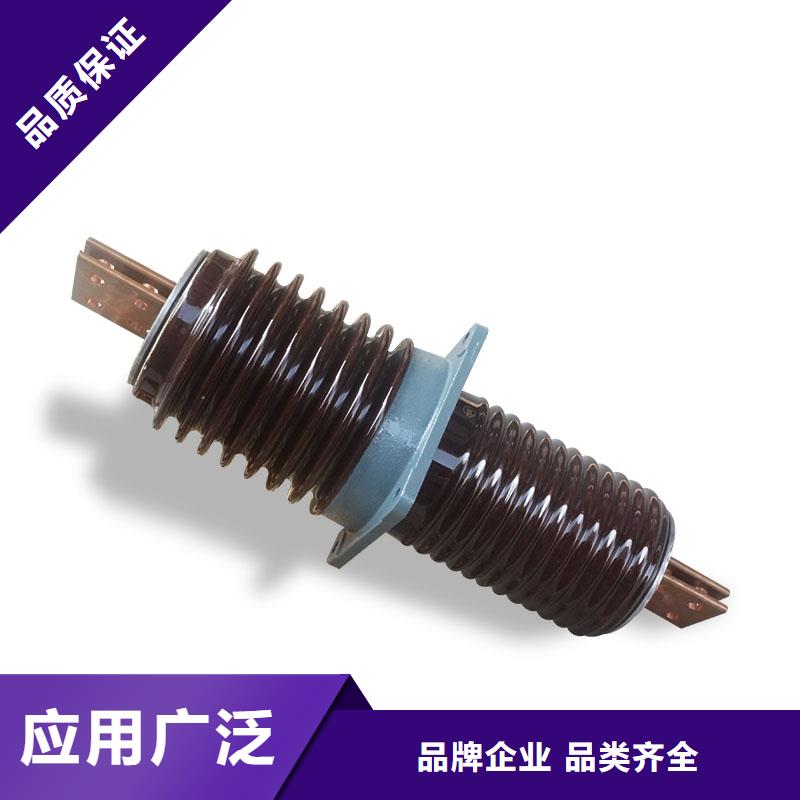

  户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。
  穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。目前电力系统中使用的高压套管一般分为两种：一种是复合外套穿墙套管，另一类是瓷外套穿墙套管。复合外套穿墙套管与瓷外套穿墙套管区别是什么，又具有哪些优势呢？瓷外套穿墙套管为传统的充油电容式,产品本身存在漏油污染、机械强度低、密封性能和防污性能差、易从而危及人身及设备等缺陷；为解决上述缺点，研发了复合外套穿墙套管，本产品是由铜导电杆、新型材料内绝缘芯棒护套、复合绝缘外伞套和接地法兰组成.适用于交流电力系统额定电压35kV以下、频率50Hz 的户内外变电站中,作为高压导体穿越墙壁或其他接地体时,作为高压导体的电气绝缘和机械支撑作用,也适用于是10kV 真空断路器高压进出线的绝缘和支撑.尤其适用于污秽地区能有效地防止污闪事故,是当前广泛使用的瓷质穿墙套管的换代产品.保定众邦电气有限公司生产的复合外套穿墙套管具有小型化、无油化、免（少）维护和可靠性高的特点。本产品外绝缘采用高温硫化硅橡胶,具有优异的防污性能、老化性能和防性能，满足城乡电网改造要求的新一代高压产品。
