桥梁栏杆钢板立柱

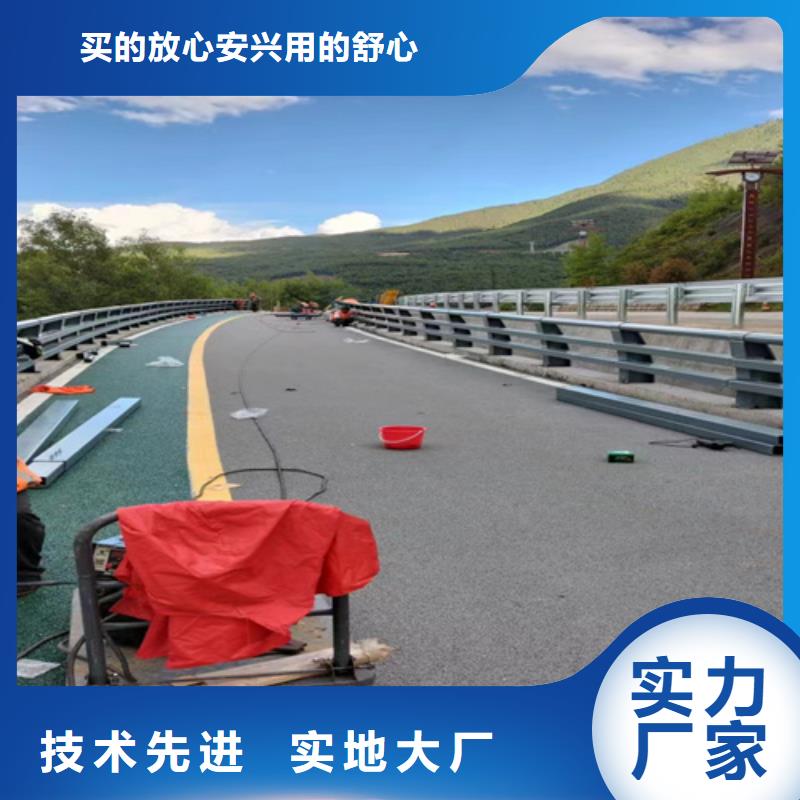

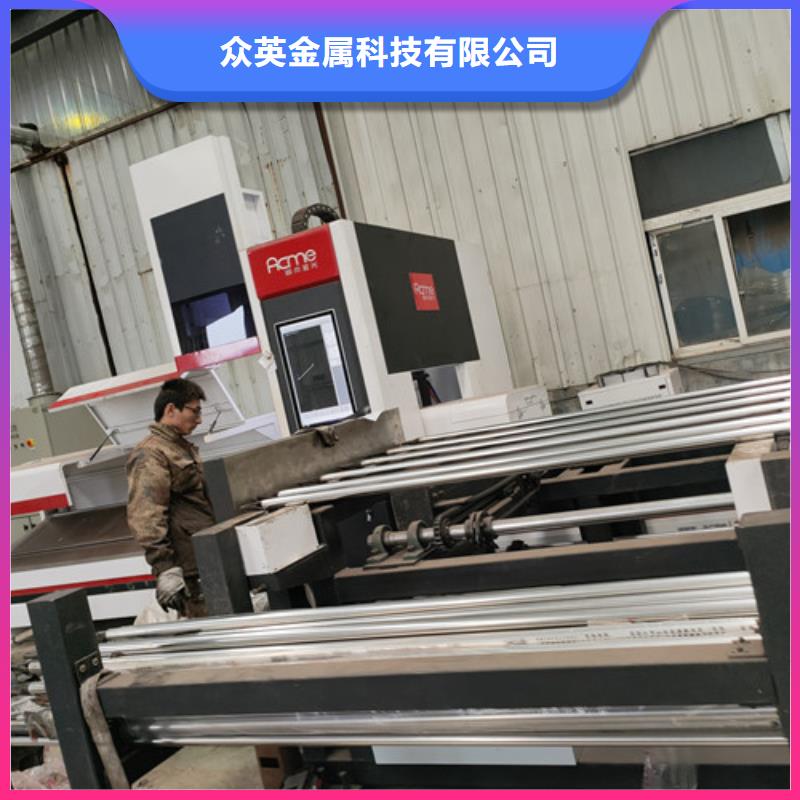

 桥梁桥梁护栏应根据公路等级，综合考虑其性、协调性、需防护对象的特性，及现场几何条件等因素确定防撞等级，然后再根据本身结构、经济性以及施工和养护维修等因素进行构造形式的选择。栏杆强度应满足：车辆以80KM/H的速度，与栏杆成15度角发生碰撞，不落河。栏杆造型、色调与周围环境协调，对重要桥梁宜作景观设计。当桥梁跨越快速路、城市轨道交通、快速干线、铁路干线等重要交通通道时，桥面人行道栏杆上应加设护网，护网高度不应小于2m，护网长度宜为下穿道路的宽度，并各向路外增加10m等等。桥梁栏杆要求采用无机复合型混凝土桥梁组合栏杆，每2米为一榀，分别由立柱、扶手、托梁、栏片等构件组成。立柱截面尺寸为120㎜*120㎜，高度分为1180㎜，和1080㎜(铁一院)两种；扶手顶宽100㎜，底宽106㎜，高100㎜；托梁顶宽100㎜，底宽110㎜，高100㎜;扶手、托梁与栏片连接表面设置栏片，安装插槽，插槽深度15㎜。满足栏片安装后，端部位于横梁内配置纵向钢筋的下部，同时插槽处箍筋加强，防止出现裂纹。扶手与立柱处连接，端部预留钢筋，立柱顶部设置扶手卡槽，卡槽深度110㎜，宽60㎜，同时柱顶预埋钢筋，外漏长度170㎜，扶手通过卡槽与立柱固定，并通过柱顶预埋钢筋连接两侧横梁及柱帽，钢筋埋入立柱深度满足锚固要求。立柱与桥梁遮板通过预埋钢板连接，立柱下采用预埋Q235钢板，厚10㎜，钢板与立柱主筋焊接，焊接采用手工电弧焊，所有外漏钢板采用锌铬涂层防护体系，进行防腐处理等等。
