以下是:开关保护校验仪的图文介绍
异频线路参数测试仪使用方法1 巡查装置简要介绍1.1 信号发生装置:1.1.1 界面说明打开电源后,显示主界面如下分“输出异频信号”和“本机电池电压”,通过“选择”键相互切换。“输出异频信号”即往线路注入异频信号(对应异频信号灯亮)。“本机电池电压”即检测本机锂电池电压,电池充满电压为11.8V(充电器指示灯变为绿灯),当电压低于9.6V时,会报警,界面显示“电?池电压过低,请充电!”,充电时,插上充电器,面板充电指示灯亮,表示充电正常。1.1.2 接线说明信号输出 将异频信号输出线(红色)一端接入本端口,另一端接入挂钩拉闸杆(内置保险丝),确保接线良好可靠。大 地 将接地线(黑色)一端接入本端口,另一端接入现场接地柱上,确保接地良好可靠。充电接口 专用12V充电器接口。1.2 信号采集器长按红色“电源”键3秒,指示灯闪烁,即开启本机,在任何状态下均可长按下电源键3秒进入关机状态。将本采集器旋进绝缘令克棒。1.3 信号接收定位器1.3.1长按红色“电源”键3秒,开机正常后直接进入主菜单界面,在任何状态下均可长按下电源键3秒进入关机状态。1.3.2?按“上下”键、“确认”和“取消”键,可以选择菜单并进入相应内容。“检测异频电流” 检测信号发生器注入的异频电流值,超过门限时,蜂鸣器报警。“检测负荷电流” 检测线路运行的负荷电流,超过门限时,蜂鸣器报警。“检测钳表电压” 检测钳表(即信号采集器)电池电压,必须大于4.4V,否则需更换电池。“检测本机电压” 检测本机(信号接收定位器)电池电压,必须大于5.0V,否则需更换电池。

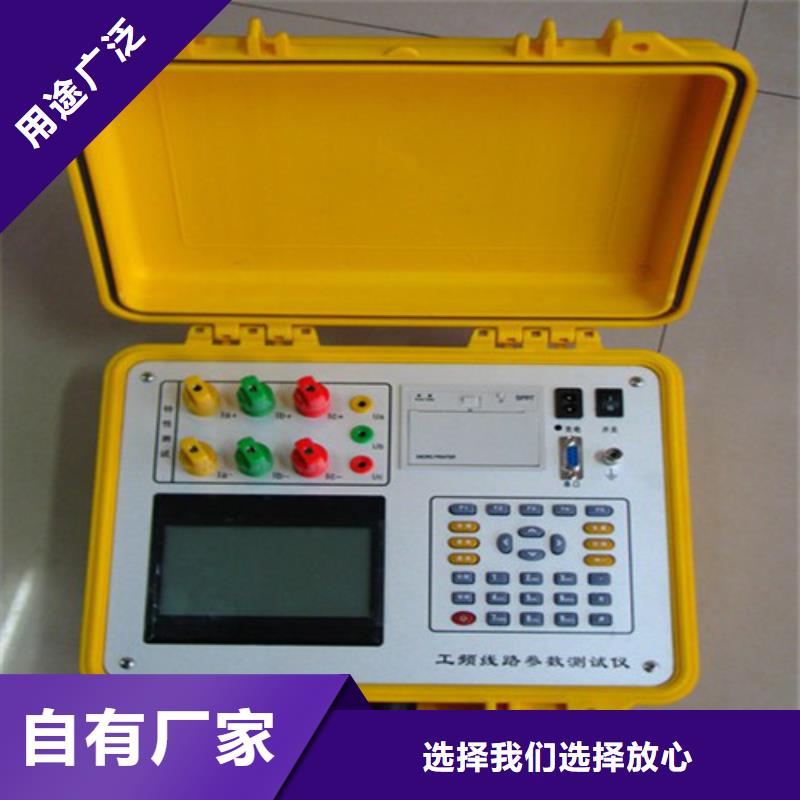

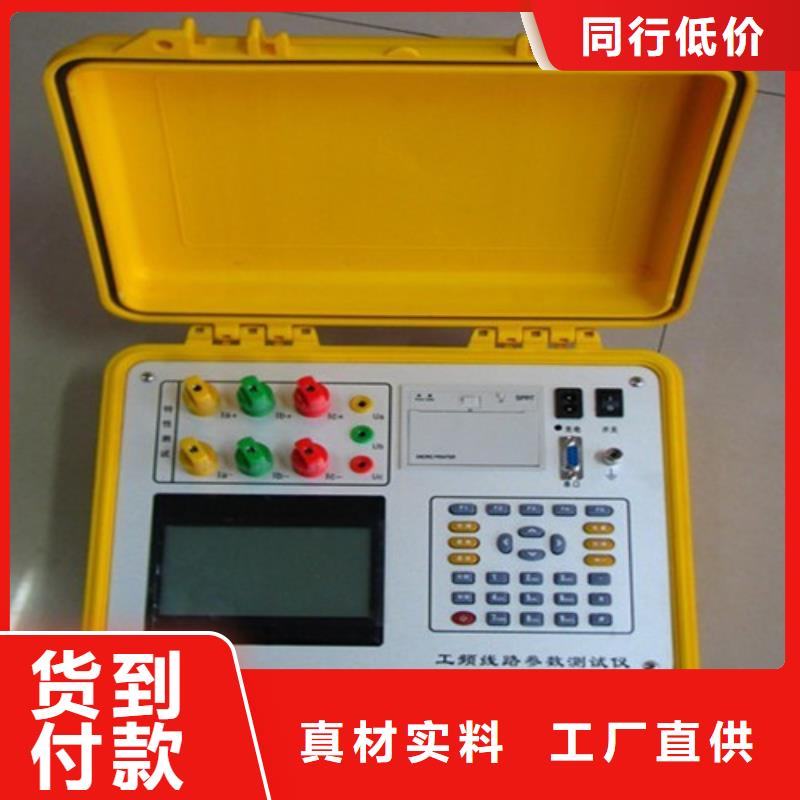

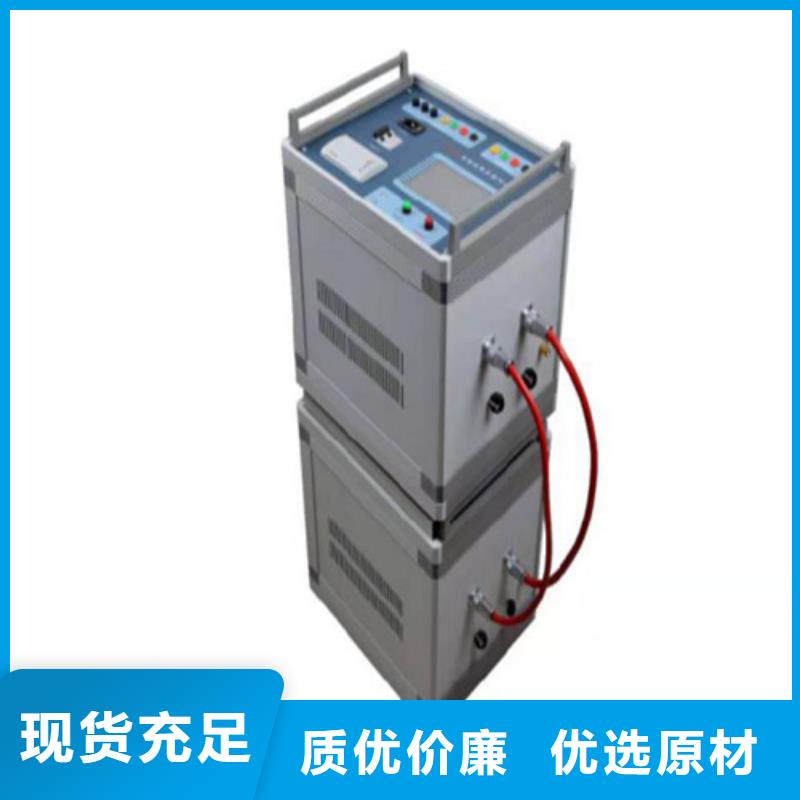

异频线路参数测试仪DSP高速处理器精准快速,仪器内部采用专业的DSP快速数字信号处理器作为处理核心,在保证测量数据精准的前提下,大大的了一起本身的运算处理能力。?操作简单外部接线简单,正序阻抗、零序阻抗、正序电容、零序电容在测试端仅需一次接入被测线路的引下线就可以完成全部的测量;解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题;避免因改接线时感应电压对实验人员的伤害。?海量数据存储仪器内部配备有日历芯片和大容量存储器,能将检测结果按时间顺序保存,随时可以查看历史记录,并可以打印输出。?科学先进的数据管理仪器数据可以通过U盘导出,可在任意一台PC机上通过我公司专用软件,查看和管理数据并可生成工作报告。?全触摸超大液晶显示操作简单,仪器配备了高端的全触摸液晶显示屏,超大显示界面所有操作步骤中文菜单显示,每一步都非常清楚,操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量,是目前非常理想的智能型测量设备。仪器整体外观图图1-1 仪器外观二 主要技术参数1使用条件-20℃ ~ 50℃RH<80%2抗干扰原理变频法3电 源AC 220V±10%允许发电机4电源输出输出电压AC300V电压精度0.5%电流精度0.5%输出电流8A输出频率45Hz、55Hz5测量范围电容0.01~30μF阻抗0.01~400Ω阻抗角-180°~ +180°6测量分辨率电容0.0001μF阻抗0.0001Ω阻抗角0.0001°7测量准确度电容: ≥1μF时,±1%读数±0.01μF;<1μF时,±2%读数±0.01μF;电阻: ≥1Ω时,±1%读数±0.01Ω;<1Ω时,±2%读数±0.01Ω;阻抗角: ±0.2°(电压>1.0V); ±0.3°(电压:0.2V~1.0V);8干扰电流小于40A9外型尺寸500(L)×400(W)×450(H)10存储器大小100 组 支持U盘数据存储11重 量55 Kg
异频线路参数测试仪仪器内部会自动在内部切换接线。图5—1、正序阻抗接线5.2、零序阻抗接线图(如下图)图5—2、零序阻抗接线5.3、线路互感接线(如下图)图5—3、线路互感接线5.4、正序电容接线(如下图),零序阻抗也可采用此种接线方法接线,仪器内部会自动在内部切换接线。图5—4、正序电容接线5.5、零序电容接线(如下图)图5—5、零序电容接线5.6、耦合电容接线(如下图)图5—6、耦合电容接线仪器测试采用四极法原理,被测线路需要电流引下线3根,电压引下线3根,电流测试线位于测试电源侧,电压引下线位于线路侧,以测量端的测试线和接触电阻的影响。如果测试引下线只引出3个端子,尽量用截面积足够大的导线,并保证与线路测量端可靠连接,避免引入较大的接线误差。仪器测试接线极为简捷,只需一次接入上述测试线,通过仪器自动控制测量方式和被测线路对端接线方式配合,即可完成所有序参数测量,大大提高测试效率和操作性。仪器内部已经将N、UN、左上角的仪器接地端等三个柱子可靠连接,现场接线时可以只连接左上角的仪器接地端到大地就可以了。连接仪器和被测线路时,保证线路测量端可靠接地(挂接地线),测试完成后恢复,取接地线;仪器可靠接大地,注意各个测试信号接地线要按照接线指示图完成。在雷雨天气或者沿线路有雷雨天气时,不能进行测量,以保证人员和设备。PC机软件说明本软件由仪器出厂时存储于U盘根目录下。主要功能:1、导入仪器测试数据文件; 2、显示详细数据,可供用户自行选择;3、选取相应的测试项目,生成标准报告文件;4、生成单个项目详细数据报告文件;6.1、软件主界面(无数据) (有数据)软件主界面分四大块:1,导入数据显示区;显示所有导入的测试项目标题,包括有时间、线路长度和测试项目名称,用户能清楚地找到自己所需要的项目,然后添加到右边区域并显示,多能同时添加四个测试项目。
异频线路参数测试仪本仪器根据电波在线路中的传播过程中遇到特性阻抗发生变化的地方会产生反射波的原理对故障距离进行测试。如果已知电波在线路上的传播速度,便可由两次反射波的特征拐点计算出故障点到测试端的距离来。其公式为:S =0.5×V×T式中S代表故障点到测试端的距离;V代表电波在线路上的传播速度;T代表电波在故障点与测试端间来回反射的时间。人们可根据屏显波形,用双游标卡住两次反射波的特征拐点,稍加人工干预就可以由计算机自动完成测距过程。测试过程迅速,结果准确。六、功能键及系统界面的介绍1.仪器面板结构示意图如图二所示2.面板结构说明面板的左边是仪器的显示屏,此显示屏为触摸屏。各种功能键都在荧屏的右侧和下侧。面板的右边为仪器的电源开关、位移和幅度调节旋钮、复位按钮、“USB”接口和信号接口、机内电池充电接口以及工作状态指示灯。其屏幕下方还有当前设置参数提示。3.荧屏触摸键说明荧屏触摸按键分为三大功能模块,操作内容定义清晰,实际操作时反而简单,相当于屏幕菜单的快捷键操作。荧屏右侧按键模块,只是在仪器进入设置界面时,对被测电缆的长度选择确定后就可采样了。打印波形、打开文件的选择操作和保存文件的操作。只要点击相关模拟键,屏幕将弹出二级菜单引导操作人员逐项选择相关命令,仪器便开始执行此项菜单的相关命令,完成操作者意图七、测量方法与步骤:接通电源后机器自动进入测试界面,即可进行测量。其测试界面。
