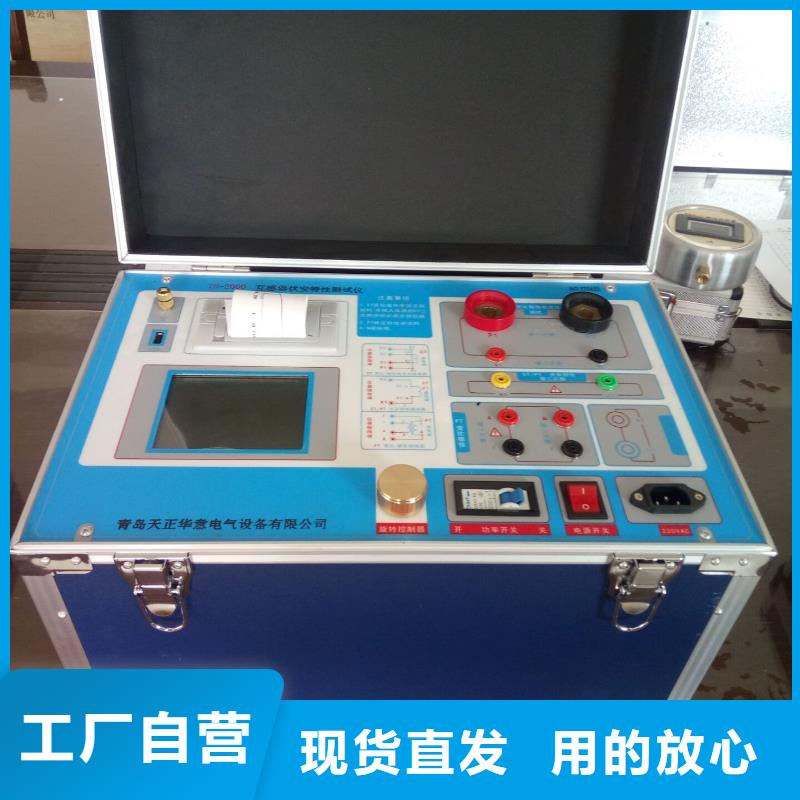

互感器综合测试仪售后服务承诺 ，本产品保修一年，终身维护。附录三、误差曲线说明 根据互感器二次侧的励磁电流和电压计算出的电流倍数（M）与允许二次负荷（ZII）之间的5％、10％误差曲线的数据中也可判断互感器保护绕组是否合格：1）在接近理论电流倍数下所测量的实际负荷大于互感器铭牌上理论负荷值，说明该互感器合格如图21数据说明；2）在接近理论负荷下所测量的实际电流倍数大于互感器铭牌上的理论电流倍数,也说明该互感器合格如图21数据说明；保护用电流互感器二次负荷应满足5％误差曲线的要求，只要电流互感器二次实际负荷小于5％误差曲线允许的负荷，在额定电流倍数下，合格的电流互感器的测量误差即在5％以内。二次负荷越大，电流互感器铁心就越容易饱和，所允许的电流倍数就越小。在图21中例所示（所测保护用CT为5P10 20VA）：其中5为准确级（误差极限为5％），P为互感器形式（保护级），10为准确限值系数（10倍的额定电流），20VA表示额定二次负荷（容量）。电流倍数为10.27倍（接近10倍）时，所允许的二次负荷为27.19Ω,大于该CT的额定负荷20VA(20VA/1＝20Ω),通过该数据可判断该互感器合格。另外，在二次负荷为19.58Ω(接近20Ω) 所允许的二次负荷为27.19Ω,大于该CT的额定负荷20VA(20VA/1＝20Ω),通过该数据可判断该互感器合格。另外，在二次负荷为19.58Ω(接近20Ω)时，所允许的电流倍数为12.85倍，大于该CT的额定电流倍数（10倍），通过该数据也可判断该互感器合格。其实，只要找出这两个关键点中的任意一个，即可判断所测互感器是否合格。如果10％误差不符合要求一般的做法有： ?增大二次电缆界面积（减少二次阻抗） ?串接同型同变比电流互感器（减少互感器励磁电流） ?改用伏安特性较高的绕组（励磁阻抗增大） ?提高电流互感器变比（增大励磁阻抗）图21误差曲线计算公式：M ＝（I＊P）/N ZII ＝（U-（I＊Z2））/(K＊I) I 电流 U 电压N＝1 (1A 额定电流) I 电流N＝5 (5A 额定电流) Z2 CT二次侧阻抗P＝20 （5％误差曲线 ） K＝19（5％误差曲线.1A 5A 额定电流）P＝10 （10％误差曲线 ）K＝9 （10％误差曲线.1A 5A 额定电流）
