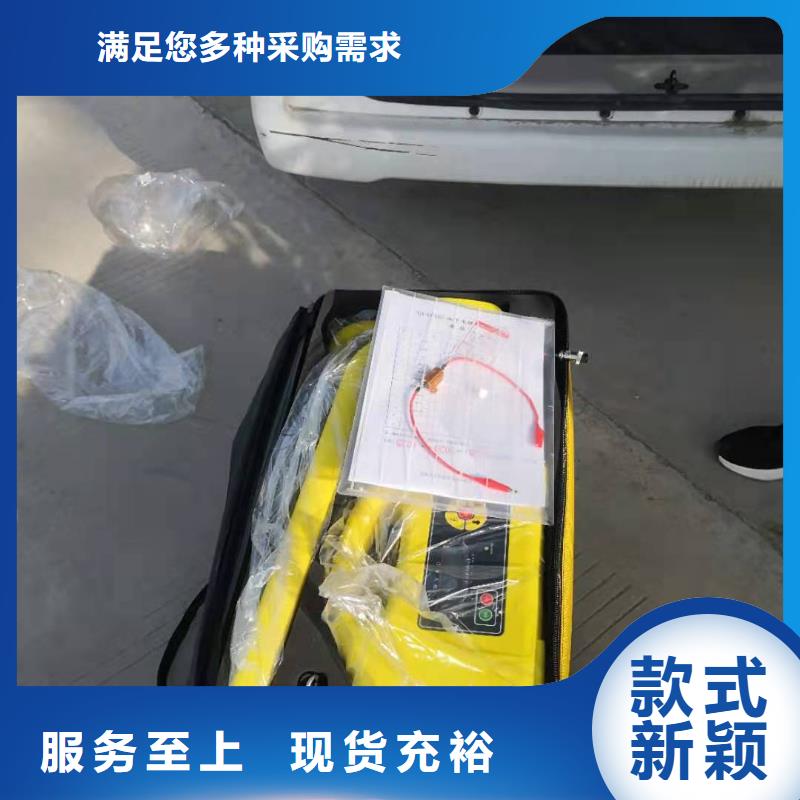

电缆路径电缆识别仪现货报价

地埋电缆管线探测仪发射信号施加在电缆一相和护层之间，对端相线和护层短路，护层两端应保持接地。如果是对单条电缆敷设，信号会从发射机流经芯线，再经护层和大地两个回路返回。因为护层（铠装及铜屏蔽层）由连续金属组成，电阻很小；大地回路由于存在两端接地电阻，再加上土壤电阻，总阻值较大，故大部分电流将通过护层返回，少部分电流通过大地返回。由于芯线电流和护层电流反向，能在外部一定距离产生磁场信号的有效电流为其差，数值等于通过大地返回的电阻电流。另外由于芯线－护层回路与护层－大地回路存在互感，通过电磁感应也可以在护层－大地回路产生感生电流。综合效果为有效电流等于大地回路的电阻电流和感应电流的矢量和（两者存在相位差）。根据现场实际情况的不同，有效电流可能会占总注入电流的百分之几到百分之十几。图5- 11并行电缆的分流效果如上图，若存在同路径敷设（两端位置均相同）的其他电缆，则返回电流主要被几条电缆的护层分流，例如三条电缆同路径，则三条电缆的护层返回电流各占1/3。有效电流正向，占注入值的2/3，邻线电流反向，占1/3。1.2.2.4相间接法图5- 12相间接法接线图图5- 13相间接法信号流向示意图如上图所示，发射信号会施加在电缆两相之间，电缆的对端两相线短路。两相在电缆内部扭绞，其电流值相同且方向相反。尽管两相线虽相距很近，但仍有一定间隔，故两相线和接收机线圈之间的距离会造成微小差异，两相线在此处产生的磁场方向相反，但强度因距离的差异而不会完全相同，大部分相互抵消，但仍有小部分残余，金属护层的屏蔽作用会进一步将其削弱，的剩余信号方能被接收。因为扭绞的原因，信号会沿电缆路径有周期性的幅值和方向的变化。在一个扭绞周期内，对外放射的磁通会因方向连续变化360°而相互抵消，所以不会在护层－大地回路产生感应电流。由于有效信号很小，故使用高频信号将比低频信号更易于探测。相间接法无法使用接收机的电流方向测量功能排除邻线干扰。
