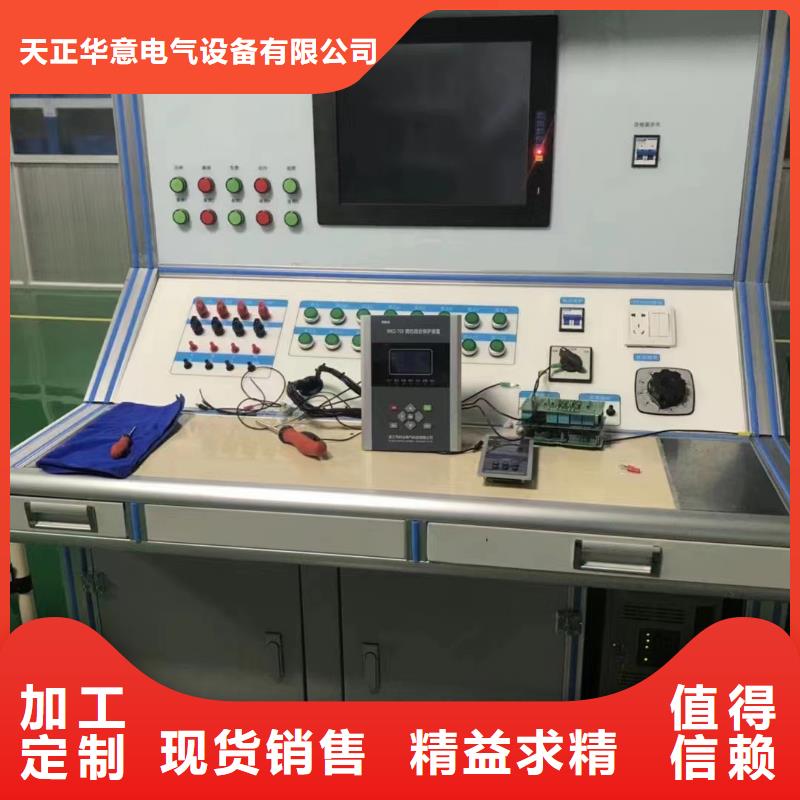

数模一体化继电保护校验仪

微机继电保护测试仪继电保护测试仪是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于IEC61850通信标准体系，采用先进计算机技术实现的继电保护试验装置。产品配备高性能功率放大器并基于强大的PowerPC+X86平台，采用模块化设计，具有功能强大、精度高、体积小、重量轻的特点，可实现对继电保护装置、测控装置的功能和性能进行测试，适用于发电厂、变电站、各类科研单位及设备制造企业。技术特点?智能测试模块支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率。?自动测试具备就地化保护及数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目。?模拟量输出可对模拟的保护、发变组等装置进行测试。?多种扫描模式支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；?及报警具有过热过流保护功能，电流源具备开路保护功能及开路报警功能，电压源具备过载、短路保护功能；?故障回放支持故障仿真和 COMTRADE 格式数据回放功能；?MMS 服务具备 MMS 定值读写功能，可读写智能 IED 设备定值等配置信息；?对时与授时具备同步触发功能，支持直接接入GPS/BD 天线进行对时，也支持 IRIG-B、PPS 及 PTP 1588 对时方式并可支持对外输出 IRIG-B、PPS 及 PTP 1588 授时信号。?硬接点开入及开出开入量为有源、无源自适应接点，自动识别输入类型和输入电压，通道间相互隔离，极性反接有告警提示；?模拟量小信号配备模拟量小信号接口，支持 12 路模拟量小信号输入，可测量-7V~ 7V 交流电压；支持 12 路模拟量小信号输出，可输出-7V~ 7V 交流电压。?触摸操作配备 10.4 寸高分辨率显示屏，支持触摸操作。?无线连接提供 4G 远程测试功能，具备 WiFi 模块，方便用户使用。三相工控微机继电保护测试仪微机继电保护测试系统继电保护装置继电保护综合测试仪继电保护校验仪单相继电保护测试仪单相继电保护校验仪便携式继电保护测试仪便携式继电保护校验仪便携继电保护测试仪便携继电保护校验仪双回路继电保护测试仪双回路继电保护校验仪双路继电保护测试仪双路继电保护校验仪继电保护测试系统两相继电保护校验仪两相继电保护测试仪

微机继电保护测试仪 手持式变电站光数字分析仪手持式智能光数字分析仪变电站分析仪变电站综合分析仪智能变电站综合分析仪光数字分析仪手持光数字分析仪手持光数字综合分析仪便携式光数字综合分析仪智能变电站手持式光数字分析仪智能化变电站便携式数字分析仪数字化分析仪变电站便携式数字分析仪变电站数字分析仪智能化变电站数字分析仪智能化数字分析仪便携式数字分析仪青岛天正华意电气设备有限公司保证每一台产品在出厂时主机、配件无任何质量问题，主机功能无任何缺陷。TH-8508主机保修期为三年，其配件保修期为三年。保修期从发货日开始计算。对保修期内的产品提供免费维修服务，并保证维修期不超过 30 天。如若您在使用过程中由误用、拆卸、疏忽、意外、非正常操作造成的产品损坏或者产品过了保修期，将不提供任何免费维修服务。授权代理商对用户提供销售、售后支持、接收返修服务，但不授权他们代表提供更多与本声明不同的保证和承诺。凡是授权的代理商或者销售网点处购买的产品，均可享受保修服务。对于在保修期内送达服务中心的有缺陷产品，可以选择免费维修、更换产品或者按照购买价退款。当需要接受维修服务时，请联系附近的服务中心。服务中心将根据您所在区域选择是否提供上门取货服务，无法上门取货时，服务中心将与您协商是否通过邮寄方式将产品送至服务中心。完成维修后，服务中心将联系您，协商合适的方式返还产品。对于不在免费维修范围内的产品，将估算维修费用，并在获得授权后才开始进行修理。对于付费维修的用户，在收到维修后产品的同时将收到维修和返回运输费用的发票。2.概述2.1功能说明随着我国电力行业的发展及新技术的应用，智能变电站成为未来变电站的发展趋势，并将成为智能电网中的重要组成部分。智能变电站主要特点是由智能化一次设备和网络化二次设备分层构建，是建立在 IEC61850 协议规范基础上，实现变电站内智能电气设备间信息共享和互操作的现代化变电站。智能变电站的二次设备接收和发送的不再是传统的电压电流模拟量和硬接点开关信号， 全站使用 IEC 61850 通信规约传递电压电流采样值、开关状态等遥测遥信量，并使用光纤作为传输介质以提高抗干扰能力。如果智能站需要故障检修、现场调试或日常维护，传统的模拟量测量仪器无法对这些信息进行诊断测试，现场施工或变电站维护人员需要一种崭新的手段对光数字信号进行解析。TH-8508 是一款便携式的智能变电站光数字测试仪，它对智能变电站过程层和间隔层的网络通讯协议（IEC61850-9-1、IEC61850-9-2、IEC60044-7/8、GOOSE、IEEE1588）进行实时解析和监视，并分析其中传输的遥测遥信量数据，同时兼具保护的测试功能。它以直观的方式显示分析结果：如电压电流的有效值、相角、谐波、功率等电能量分析；开关状态及动作时间分析；时间同步的对时分析；光信号的光功率分析，是变电站日常维护、检测、调试过程层和间隔层设备运行状况的必备工具。

软件操作方法简介TH-3A微机继电保护测试仪软件，是新一代测试软件，其特点是：界面更加友好美观，软件功能更加完备强大，并且保留了其独有的界面简洁明晰、操作简便、易学易用的特点。根据各测试模块功能的不同，把测试模块划分为五小组：通用测试、常规保护、线路保护、元件保护和综合功能。各个组中包含若干子菜单。例如，“通用测试”组中包含了“交流试验”、“直流试验”、“谐波叠加”、“状态序列I”以及“状态序列II”等五个测试模块，并且可以任意扩展。 节 菜单栏中常用功能介绍菜单栏中常用的菜单项，在各个测试模块中其名称或符号相同，定义的意义和功能也基本相同。这里以“交流试验”模块为例进行介绍，可以适用于后面介绍的各个功能模块。界面如下图所示：● 打开参数：快捷键是Ctrl+O。用于从指定文件夹中调出已保存的试验参数，将参数放到软件界面上。点击该功能，指向当前模块的试验参数保存的默认路径：E:\继保\Para\当前模块名\。● 保存参数：快捷键是Ctrl+S，用于将软件界面上用户所设定的试验参数保存进某一文件中，以便将来可以用“打开参数”再次调出使用。数据将保存在当前模块默然的文件夹下。● 试验报告：快捷键是Ctrl+R，用于从指定文件夹中调出已保存的试验报告。在打开的试验报告窗口中，将显示试验报告内容，并且可以在该窗口中修改和打印试验报告。每次试验结束，系统将弹出一保存试验报告对话框以便用户保存试验报告。报告保存的的默然路径：E:\继保\试验报告\当前模块名\。● 退出： 快捷键是Ctrl+X，用于退出当前试验模块。● 开始试验：同键盘上的 运行 键，用于开始试验。● 停止试验：同键盘上的 ESC取消 键，用于正常结束试验或中途强行停止。● 短路计算：点击后将打开一个“短路计算”对话框，该对话框用于故障时的短路计算，并将计算结果自动填入到界面上。如右图所示。需要特别注意的是：当故障类型为接地故障时，零序补偿系数要设置正确。
