以下是:高低压测试通电试验台的图文介绍

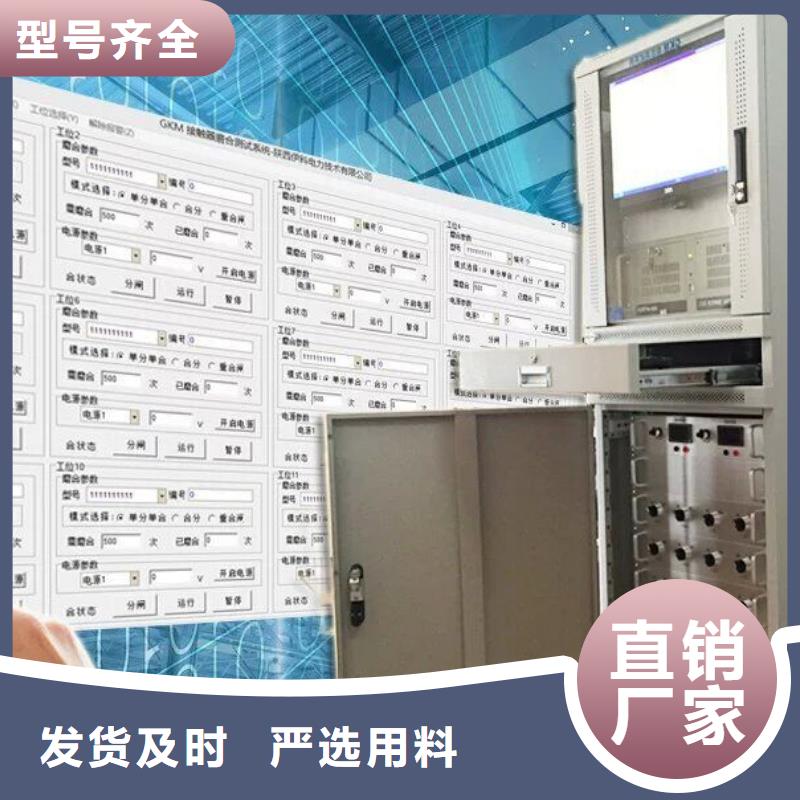

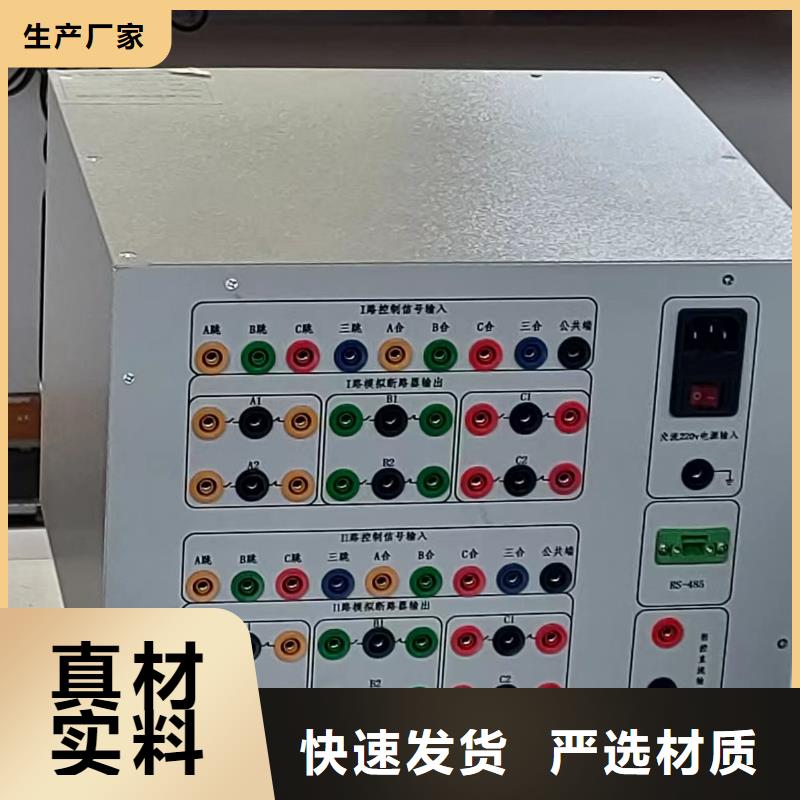

电器综合试验台、面板介绍图1面板介绍如图1。1、仪器接地端（系统地）2、外接电源 （试品为交流时，外接电源接交流） 3、控制接口 （控制开关动作，及开关状态反馈。） 4、报警 （声光报警，当操作过程出现错误或磨合完毕时，声光提示）5、液晶显示屏（人机对话窗口） 6、电压调节 （调节内部直流电压）7、按键 （用于设定参数和操作）8、电源开关 （系统电源开关）9、AC220V 电源插座 （系统电源输入）四、外接电源接口说明图2外接电源接口说明如图2。1、默认使用内部电源，外接电源可不接，当需要交流输出时，需要外接电源。外接电源输入为交流时输出为与之电压相同的交流。2、外接电源的外部需接保险或空开进行短路保护，仪器内部没有短路保护。3、电源输入电压为280V。4、直流输入时1脚为正，2脚为负。5、电源输入为交流时可用交流调压器。四、控制接口说明图3控制接口说明如图3。（一）控制信号接口各引脚说明。1脚合闸（直流时为正）2脚分闸（直流时为正）3脚公共端（直流时为负）4脚储能（直流时为正）5脚开关状态（必须接空接点，不能外加电源）6脚辅助开关状态（必须接空接点，不能外加电源）7脚状态公共端（必须接空接点，不能外加电源）（二）合闸，分闸输出电流为10A。（三）开关状态和辅助开关状态的输入必须接空接点，不能外加电源。（四）当不需要检测辅助开关时，辅助开关状态6脚可以不接，悬空。
电器综合试验台 报表生成界面五、补充说明1.试验台面板上转换开关当拨到手动时（与测试软件单项手动测试不同），可通过电机运行启/停按钮控制被试电机的启停，电参数测试仪实时监视被试电机的电参数，可通过电参数仪上的按钮切换显示被试电机的各相电压，电流值，以及功率因数，并在测试软件中同步显示。2.试验台电机测试采用三相三线制，功率测量采用二表法，B相为基准，PB显示值为0.00W，A，C相显示值其中有一项可能为负，单独的PA或PC无意义，原理如下：UAB＊IA＋UCB＊IC＝（UA-UB）＊IA＋（UC-UB）＊IC＝UA＊IA＋UC＊IC＋UB＊(-IA-IC)＝ UA＊IA＋UC＊IC＋UB＊IBPA＝UAB＊IA，PC＝UCB＊ICP总＝PA＋PC3.软件测试结果中的“报警项”中，用测试项目的拼音简写标示：ZX：转向；NY：耐压；JY：绝缘；DZ：电阻；ZJ：匝间。4.对于匝间测试中的“面积”和“面积差”解释如下：2.1 面积比较如图2-1 所示，在任意指定的A～B 区间内对被测线圈测试波形面积进行(积分)计算，并与标准波形在此区间内的面积进行比较，用这两个波形面积的差异值与标准波形在此区间的面积的百分比作为判定依据，判定基准用百分比来设定。图2-1 面积比较示意图波形面积近似的与能量损失成正比，所以可以使用面积比较方法来判断线圈中的能量损耗，有效的检测线圈层间和匝间短路。2.2 面积差比较如图2-2 所示，在任意指定A～B 区间内对被测线圈测试波形和标准波形的Y 轴方向的差异值进行计算(积分计算的结果为A～B 区间内的阴影部分)和标准波形在此区间的面积比较，基准用百分比来设定。图2-2 面积差比较示意图面积差比较方法主要表现了电感量 L 的差异和能量的损耗，这个比较方法可以有效的检测标准线圈和被测线圈的电感量L 的差异。六、使用保养1、试验台必须放置于通风良好，无受潮及尘埃多，不受阳光强烈照射的场所 2、试验台由专人操作，严格执行用电规程和试验程序，确认试验电流，电压等级，严防损坏试品及设备，人员的人身3、仪器仪表定期校验，确保测量准确性
天正华意电气设备(西安市分公司)发布的 微机继电保护测试仪信息都经过资质认证, 微机继电保护测试仪产品和服务质量好,性价比高,为您节省采购成本。
电器综合试验台测试完成后，给定旋钮归零，按下停止按钮。6.1.4、空开给定测试：1）准备工作：将被测空开连接好，合上空开。2）操作说明：1、根据被测件选择交流电流档位。2、确认给定旋钮归零后，按下启动按钮。3、按下输出控制按钮，让电流输出给被测件。4、旋转给定旋钮，增加电流至额定值，正常空开应在10秒左右脱扣。5、完成后，给定旋钮归零，关闭输出控制按钮。按下停止按钮。6.1.5、电流给定测试：1）准备工作：将被测件串联在电流回路里。2）操作说明：1、根据被测件选择直流、交流电流档位。2、确认给定旋钮归零后，按下启动按钮。3、旋转给定旋钮，增加电流至额定值，观察被测件的动作。4、完成后，给定旋钮归零，关闭输出控制按钮。按下停止按钮。6.2、自动测试部分6.2.1、启动计算机首先将试验台右侧前面板上的手自动开关旋转到“自动”的位置后，将电源开关旋转到“开”位置，这时指示灯亮起，打开试验台右下方机柜门按下主机的“微机启动”按钮，等待计算机启动，启动完毕，系统自动进入测试系统，如图6-2-1所示：图 6-2-1本试验台自动测试项目按被测件类型分为6种：“普通继电器”、“时间继电器”、“过流继电器”、“热过载继电器”
