以下是变频串联谐振耐压装置_高压开关特性测试仪校准装置质量优选的现场实拍视频，让您更好地了解产品的优点和特点不容错过。
以下是:变频串联谐振耐压装置_高压开关特性测试仪校准装置质量优选的图文介绍
天正华意电气设备(扬州市分公司)结合 微机继电保护测试仪产品的特点，确立了立足江苏扬州，辐射全国的营销策略，几年来公司凭借优良的品质，稳定的性能，合理的价格，完善的服务，诚信的行为，铸就了自己的品牌， 微机继电保护测试仪产品畅销全国20个省市自治区，并在全国各主要城市设有区域销售部，形成了健全的营销网络。秉承、理性、持续发展的战略思想，坚持求实进取，团结奉献的创业精神。

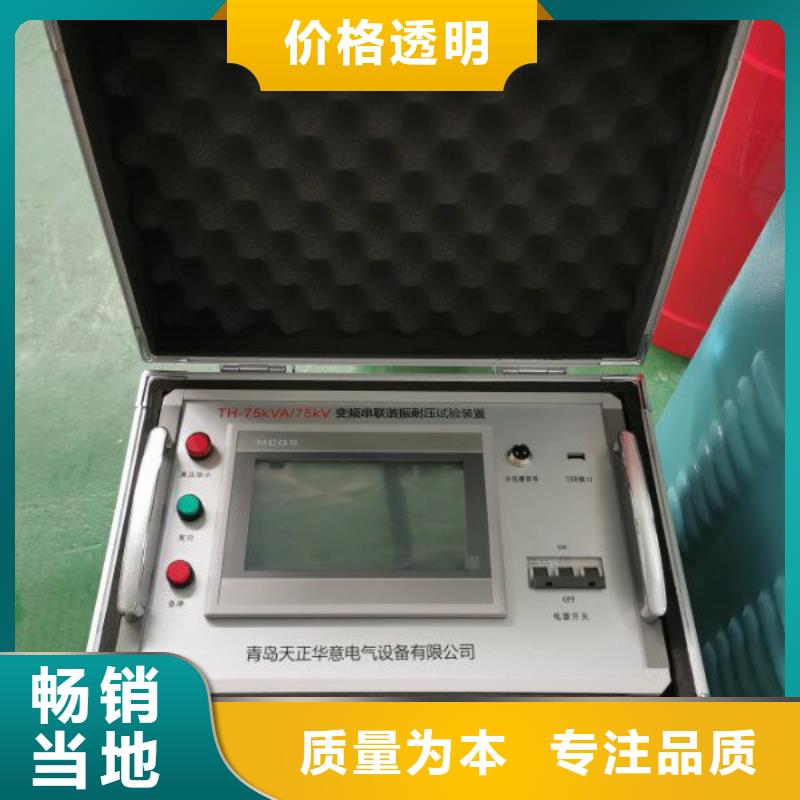

变频串联谐振耐压装置 主要技术参数1.额定容量：135kVA2.额定电压：27kV；54kV；108kV3.额定电流：5A；2.5A；1.25A4.测量精度：系统有效值1.5级5.工作频率：30-300Hz6.装置输出波形：正弦波7.品质因素：装置自身Q≥30(f＝45Hz)8.波形畸变率：输出电压波形畸变率≤1％9.输入电源：单相220或三相380V电压，频率为50Hz10.工作时间：额定负载下允许连续60min；过压1.1倍1分钟11.温 升：额定负载下连续运行60min后温升≤65K12.保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能13.环境温度：－20℃-55℃14.相对湿度：≤90％RH15.海拔高度:≤3000米五、装置容量验证装置容量定为135kVA，分四节电抗器，电抗器单节为33.75kVA/27kV/1.25A/100H， 验证：1、10kV/300mm2电缆3km的交流耐压试验，电容量≤1.1265uF，试验频率30-300Hz，试验电压22kV，试验时间5min。使用四节电抗器并联，L＝100/4＝25H试验频率：f＝1/2π√LC＝1/(2×3.14×√25×1.1265×10-6)＝30Hz试验电流：I＝2πfCU试 ＝2π×30×1.1265×10-6×22×103＝4.67A3、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。使用两节电抗器串联（互感系数1.15）两组并联，L＝100×2×1.15/2＝115H试验频率：f＝1/2π√LC＝1/(2×3.14×√115×0.1945×10-6)＝33.65Hz试验电流：I＝2πfCU试 ＝2π×33.65×0.1945×10-6×52×103＝2.14A4、35kV/31500kVA主变的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压68kV,试验时间1min。使用四节电抗器串联（互感系数1.25），L＝100×4×1.25＝500H， 试验频率：f＝1/2π√LC＝1/(2×3.14×√500×0.02×10-6)＝50.33Hz试验电流：I＝2πfCU试 ＝2π×50.33×0.02×10-6×68×103＝0.43A满足实验要求。
变频串联谐振耐压装置变频电源工作原理仪器采用ARM和FPGA高速数字信号处理器，实现整个试验过程的高水平控制，FPGA高速数字信号处理器程实时计算出输出波形，实时改变波形输出，实时测量高压电压值及变频器电源主回路参数，并返回测量参数,运行状态给ARM，实时采样保护信号，快速关闭电源输出及其波形发生器。三、操作说明通电启动程序，正常启动后将进入欢迎界面，见图3：图3 – 仪器启动界面等待两秒钟后进入主菜单操作界面，见图4：图4 – 仪器主菜单按上下移动光标到选择的试验项目上，按“确定”键进入选择项目。1.自动试验：根据设置的试验参数和阶段参数自动完成扫频，升压，耐压等试验阶段。图5 – 试验参数1）．设置试验参数，见图5：试验电压：试验过程中可以达到的电压分压变比：分压变压器的变比激励变比：激励变压器的变比，所设置的变比值与扫频寻找谐振点有关。当在寻找谐振点时，若出现谐振点还未找到仪器突然断开的现象时，即可通过改变激励变压器的变比（增大或减小），来寻找谐振点。过压保护：当高压超过此值时保护，通常不超过试验电压的1.1倍过流保护：当电流超过此值时保护扫频范围：寻找谐振频率的范围，分成20-55,50-145,140-300三段按键上下翻动光标到需要设置的参数上，将旋转鼠标“电压”按下选中该参数的位，再次按下往后移动选中的位置（循环），通过左右调节旋转鼠标“电压”来改变该位参数的值。按“返回”键退回上一级菜单或者按“确定”键进入下一级设置耐压阶段。
变频串联谐振耐压装置 系统配置参数(一)变频电源BPXZ-7.5kW 台1)额定输出容量：7.5kW2)工作电源：220/380±10％V（单/三相），工频3)输出电压：0–400V4)额定输入电流：18.75A5)额定输出电流：18.75A6)电压分辨率：0.01kV7)电压测量精度：1.5％8)频率调节范围：30–300Hz9)频率调节分辨率：≤0.1Hz10)频率稳定度：0.1％11)运 行 时 间：额定容量下连续60min 12)温 升：额定容量下连续运行60min元器件温度≤65K13)噪 声 水 平：≤50dB14)尺寸（长宽高mm）：400×280×40015)重 量：约10kg(二)激励变压器JLB7.5kVA/1.5/3/5kV/0.4kV 1台1)额定容量：7.5kVA2)输入电压：0-400V3)输出电压：1.5/3/5kV4)结 构：干式5)尺寸（长宽高mm）：450×330×4306)重 量：约50kg(三)高压电抗器DK-33.75kVA/27kV 4节1)额定容量：33.75kVA；2)额定电压：27kV3)额定电流：1.25A4)电 感 量：100H/单节5)品质因素：Q≥30 (f＝45Hz)6)结 构：干式7)尺寸（内径高mm）：?302×4358)重 量：约55kg(四)电容分压器FRC-1000pF/110kV 1套1)额定电压：110kV2)高压电容量：1000pF3)介质损tgσ≤0.5％4)分 压 比：2000：15)测量精度：有效值1.5级6)尺寸（内径高mm）：?120×10007)重 量：约8kg
